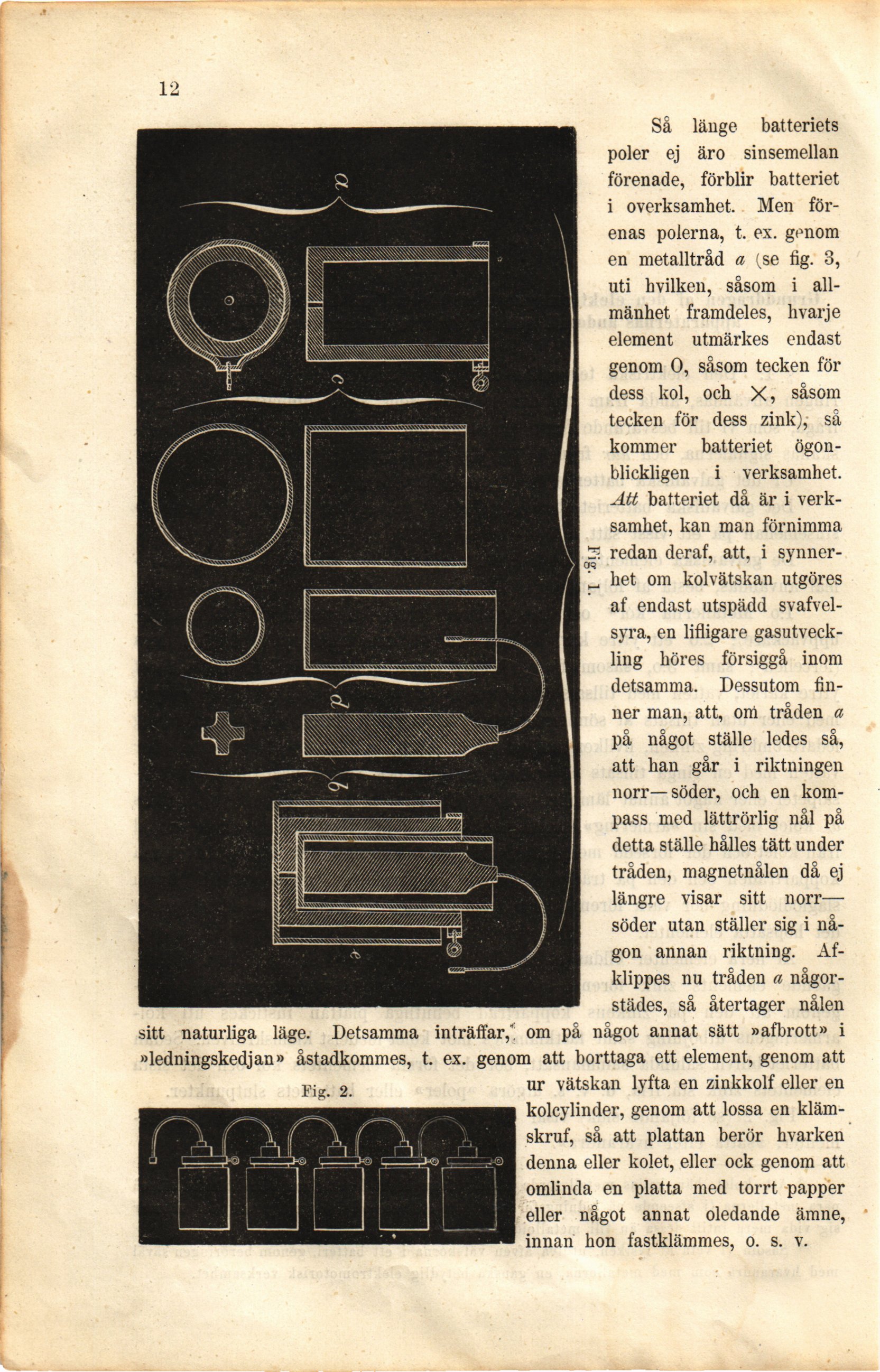

Fig. 1.

Fig. 2.

Så länge batteriets
poler ej äro sinsemellan
förenade, förblir batteriet
i overksamhet. Men
förenas polerna, t. ex. genom
en metalltråd a (se fig. 3,
uti hvilken, såsom i
allmänhet framdeles, hvarje
element utmärkes endast
genom O, såsom tecken för
dess kol, och ×, såsom
tecken för dess zink), så
kommer batteriet
ögonblickligen i verksamhet.
Att batteriet då är i
verksamhet, kan man förnimma
redan deraf, att, i
synnerhet om kolvätskan utgöres
af endast utspädd
svafvelsyra, en lifligare
gasutveckling höres försiggå inom
detsamma. Dessutom
finner man, att, om tråden a
på något ställe ledes så,
att han går i riktningen
norr—söder, och en
kompass med lättrörlig nål på
detta ställe hålles tätt under
tråden, magnetnålen då ej
längre visar sitt
norr—söder utan ställer sig i
någon annan riktning.
Afklippes nu tråden a
någorstädes, så återtager nålen
sitt naturliga läge. Detsamma inträffar, om på något annat sätt »afbrott» i
»ledningskedjan» åstadkommes, t. ex. genom att borttaga ett element, genom att
ur vätskan lyfta en zinkkolf eller en
kolcylinder, genom att lossa en
klämskruf, så att plattan berör hvarken
denna eller kolet, eller ock genom att
omlinda en platta med torrt papper
eller något annat oledande ämne,
innan hon fastklämmes, o. s. v.
