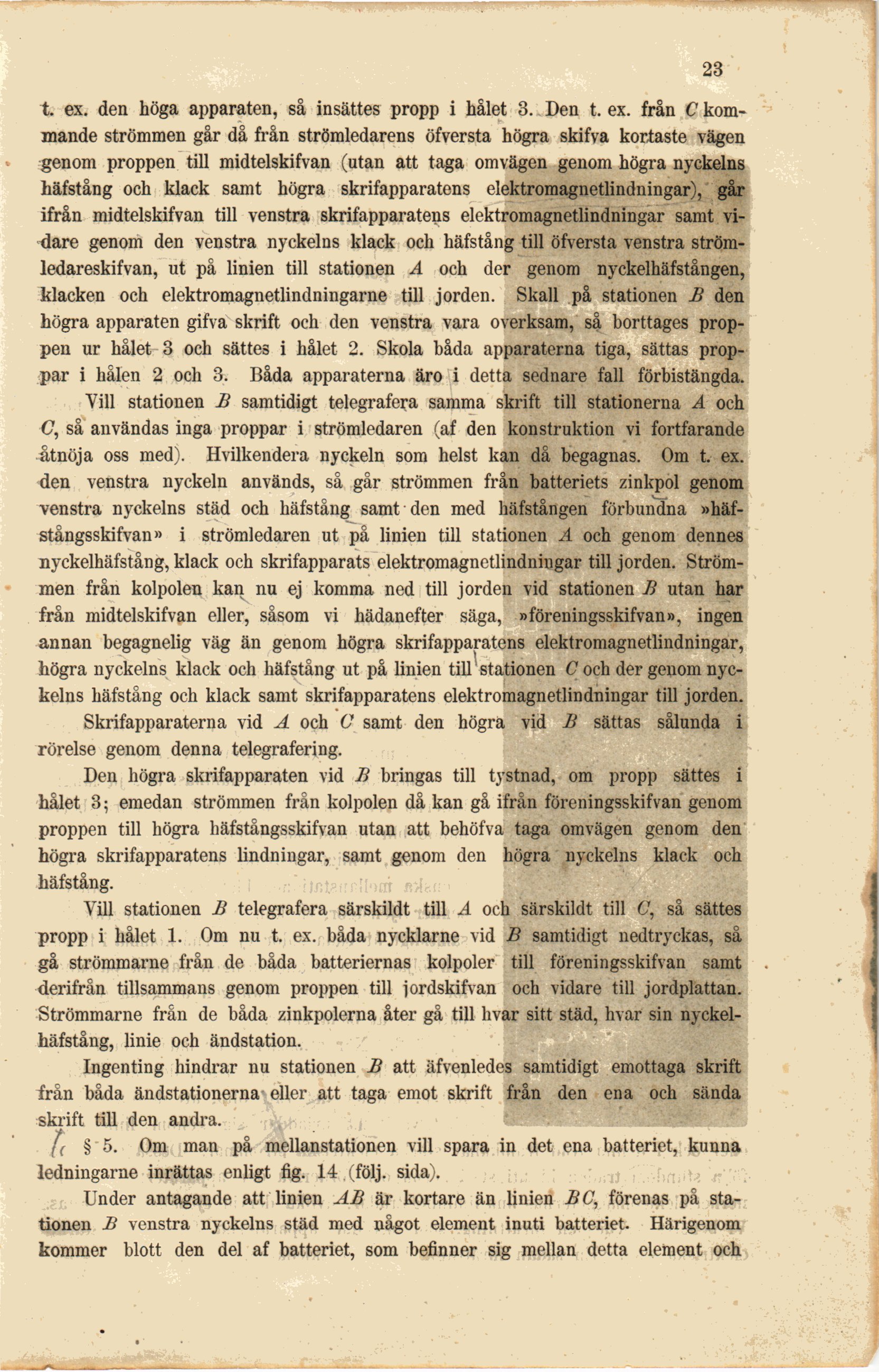

t. ex. den höga apparaten, så insättes propp i hålet 3. Den t. ex. från C
kommande strömmen går då från strömledarens öfversta högra skifva kortaste vägen
genom proppen till midtelskifvan (utan att taga omvägen genom högra nyckelns
häfstång och klack samt högra skrifapparatens elektromagnetlindningar), går
ifrån midtelskifvan till venstra skrifapparatens elektromagnetlindningar samt
vidare genom den venstra nyckelns klack och häfstång till öfversta venstra
strömledareskifvan, ut på linien till stationen A och der genom nyckelhäfstången,
klacken och elektromagnetlindningarne till jorden. Skall på stationen B den
högra apparaten gifva skrift och den venstra vara overksam, så borttages
proppen ur hålet 3 och sättes i hålet 2. Skola båda apparaterna tiga, sättas
proppar i hålen 2 och 3. Båda apparaterna äro i detta sednare fall förbistängda.
Vill stationen B samtidigt telegrafera samma skrift till stationerna A och
C, så användas inga proppar i strömledaren (af den konstruktion vi fortfarande
åtnöja oss med). Hvilkendera nyckeln som helst kan då begagnas. Om t. ex.
den venstra nyckeln används, så går strömmen från batteriets zinkpol genom
venstra nyckelns städ och häfstång samt den med häfstången förbundna
»häfstångsskifvan» i strömledaren ut på linien till stationen A och genom dennes
nyckelhäfstång, klack och skrifapparats elektromagnetlindningar till jorden.
Strömmen från kolpolen kan nu ej komma ned till jorden vid stationen B utan har
från midtelskifvan eller, såsom vi hädanefter säga, »föreningsskifvan», ingen
annan begagnelig väg än genom högra skrifapparatens elektromagnetlindningar,
högra nyckelns klack och häfstång ut på linien till stationen C och der genom
nyckelns häfstång och klack samt skrifapparatens elektromagnetlindningar till jorden.
Skrifapparaterna vid A och C samt den högra vid B sättas sålunda i
rörelse genom denna telegrafering.
Den högra skrifapparaten vid B bringas till tystnad, om propp sättes i
hålet 3; emedan strömmen från kolpolen då kan gå ifrån föreningsskifvan genom
proppen till högra häfstångsskifvan utan att behöfva taga omvägen genom den
högra skrifapparatens lindningar, samt genom den högra nyckelns klack och
häfstång.
Vill stationen B telegrafera särskildt till A och särskildt till C, så sättes
propp i hålet 1. Om nu t. ex. båda nycklarne vid B samtidigt nedtryckas, så
gå strömmarne från de båda batteriernas kolpoler till föreningsskifvan samt
derifrån tillsammans genom proppen till jordskifvan och vidare till jordplattan.
Strömmarne från de båda zinkpolerna åter gå till hvar sitt städ, hvar sin
nyckelhäfstång, linie och ändstation.
Ingenting hindrar nu stationen B att äfvenledes samtidigt emottaga skrift
från båda ändstationerna eller att taga emot skrift från den ena och sända
skrift till den andra.
§ 5. Om man på mellanstationen vill spara in det ena batteriet, kunna
ledningarne inrättas enligt fig. 14. (följ. sida).
Under antagande att linien AB är kortare än linien BC, förenas på
stationen B venstra nyckelns städ med något element inuti batteriet. Härigenom
kommer blott den del af batteriet, som befinner sig mellan detta element och
