30
När t. ex. A sänder telegram till B, slår skrifmaskinens hafstång vid B
alldeles på samma sätt som nyckelns hafstång vid A. Telegraftjenstemannen
på stationen B, som upptagit telegrammet på sin venstra apparat, skall nu
om-telegrafera det till C på sin högra apparat. Han måste således med den högra,
nyckelns hafstång upprepa de rörelser, som häfstången på hans venstra
skrifapparat redan utfört. Skulle icke den venstra skrifapparatens hafstång, hvilken
icke ingår uti ledningen för den från A kommande strömmen, kunna direkte
reproducera skriften, om hon sattes i förbindelse med linien B C och för öfrigt
till henne applicerades ett städ, som åter stode i förbindelse med ett batteri?
Detta tyckes väl ej vara overkställbart och är det ej heller!
För att lättast inse möjligheten af en sådan tillställning, inreda vi nu
mellanstationen B endast så, att den från A kommande skriften blir af sjelfva

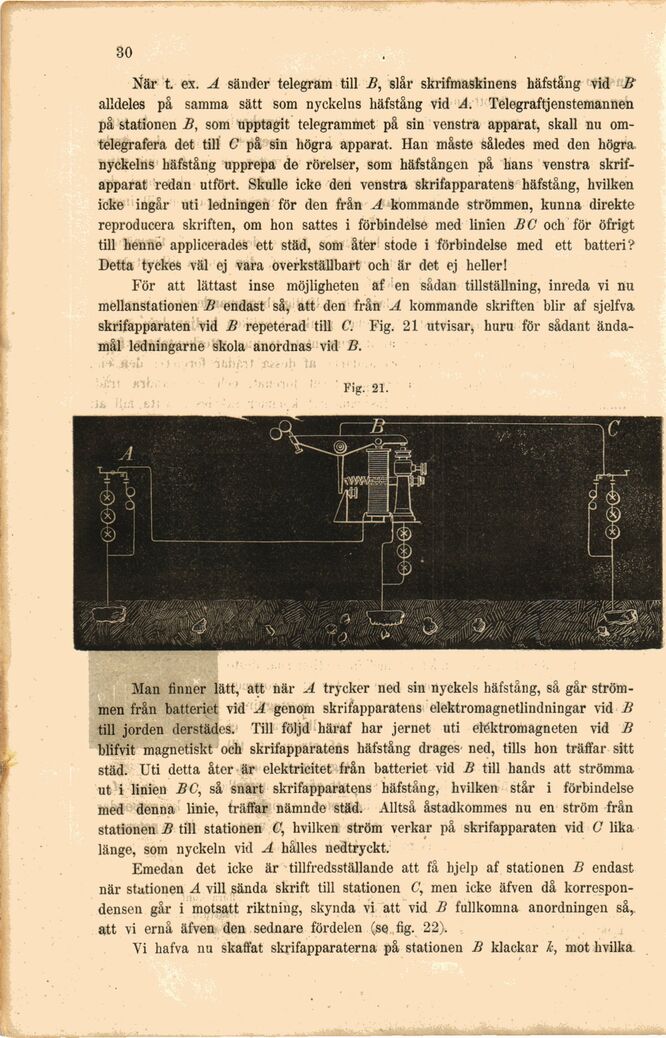

skrifapparaten vid B repeterad till C. Fig. 21 utvisar, huru för sådant
ändamål ledningarne skola anordnas vid B.
Fig. 21.
Man finner lätt, att när A trycker ned sin nyckels hafstång, så går
strömmen från batteriet vid A genom skrifapparatens elektromagnetlindningar vid B
till jorden derstädes. Till följd häraf har jernet uti elektromagneten vid B
blifvit magnetiskt och skrifapparatens hafstång drages ned, tills hon träffar sitt
städ. Uti detta åter är elektricitet från batteriet vid B till hands att strömma
ut i linien B C, så snart skrifapparatens hafstång, hvilken står i förbindelse
med denna linie, träffar nämnde städ. Alltså åstadkommes nu en ström från
stationen B till stationen C, hvilken ström verkar på skrifapparaten vid C lika
länge, som nyckeln vid A hålles nedtryckt.
Emedan det icke är tillfredsställande att få hjelp af stationen B endast
när stationen A vill sända skrift till stationen C, men icke äfven då
korrespondensen går i motsatt riktning, skynda vi att vid B fullkomna anordningen så,
att vi ernå äfven den sednare fördelen (se fig. 22).
Vi hafva nu skaffat skrifapparaterna på stationen B klackar k, mot hvilka
