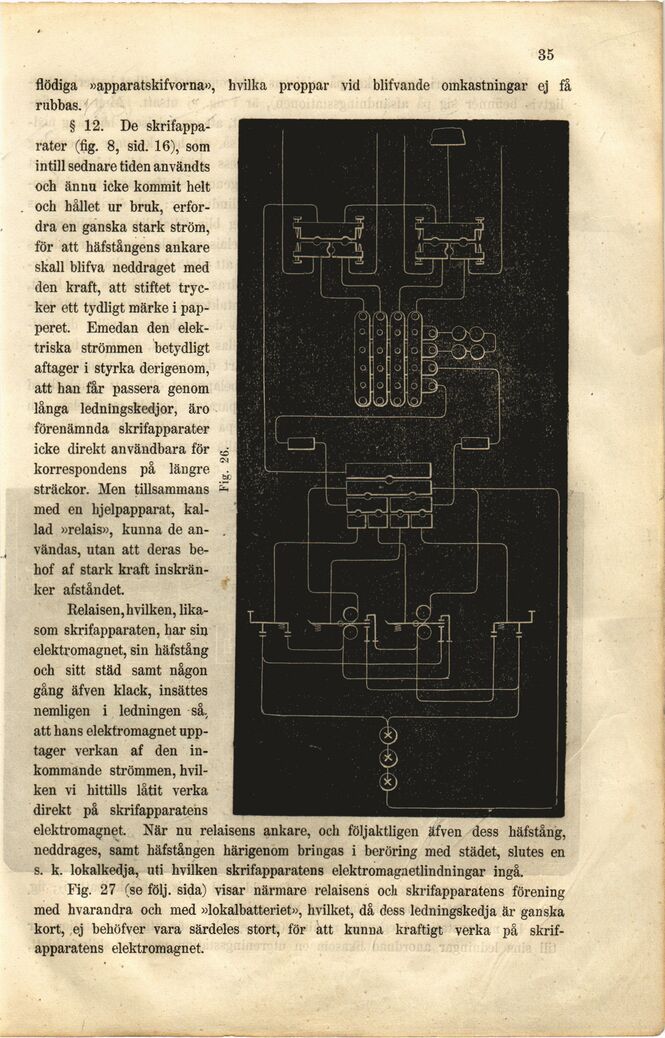

85
flödiga »apparatskifvorna», hvilka proppar vid blifvande omkastningar ej
rubbas.
§ 12. De
skrifappa-rater (fig. 8, sid. 16), som
intill sednare tiden användts
och ännu icke kommit helt
och hållet ur bruk,
erfordra en ganska stark ström,
för att häfstångens ankare
skall blifva neddraget med
den kraft, att stiftet
trycker ett tydligt märke i
papperet. Emedan den
elektriska strömmen betydligt
aftager i styrka derigenom,
att han får passera genom
långa ledningskedjor, äro
förenämnda skrifapparater
icke direkt användbara för
korrespondens på längre
sträckor. Men tillsammans
med en hjelpapparat,
kallad »relais», kunna de
användas, utan att deras
behof af stark kraft
inskränker afståndet.
Relaisen, hvilken,
likasom skrifapparaten, har sin
elektromagnet, sin häfstång
och sitt städ samt någon
gång äfven klack, insättes
nemligen i ledningen så.,
att hans elektromagnet
upptager verkan af den
inkommande strömmen,
hvilken vi hittills låtit verka
direkt på skrifapparatens
elektromagnet. När nu relaisens ankare, och följaktligen äfven dess häfstång,
neddrages, samt häfstången härigenom bringas i beröring med städet, slutes en
s. k. lokalkedja, uti hvilken skrifapparatens elektromagnetlindningar ingå.
Fig. 27 (se följ. sida) visar närmare relaisens ocli skrifapparatens förening
med hvarandra och med »lokalbatteriet», hvilket, då dess ledningskedja är ganska
kort, ej behöfver vara särdeles stort, för att kunna kraftigt verka på
skrifapparatens elektromagnet.
Fig. 26.
