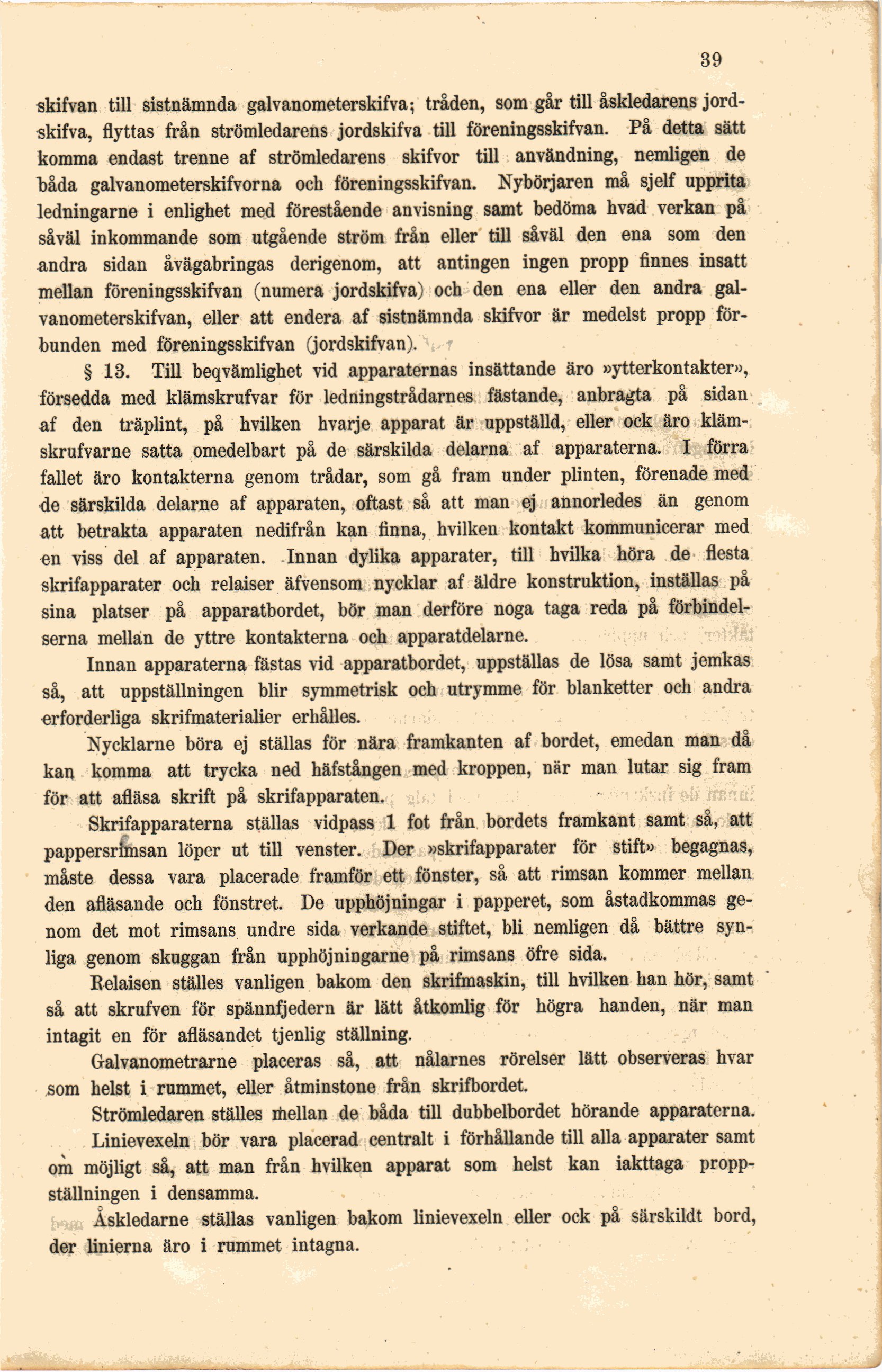

39
skifvan till sistnämnda galvanometerskifva; tråden, som går till åskledarens
jordskifva, flyttas från strömledarens jordskifva till föreningsskifvan. På detta sätt
komma endast trenne af strömledarens skifvor till användning, nemligen de
båda galvanometerskifvorna och föreningsskifvan. Nybörjaren må sjelf upprita
ledningarne i enlighet med förestående anvisning samt bedöma hvad verkan på
såväl inkommande som utgående ström från eller till såväl den ena som den
andra sidan åvägabringas derigenom, att antingen ingen propp finnes insatt
mellan föreningsskifvan (numera jordskifva) och den ena eller den andra
gal-vanometerskifvan, eller att endera af sistnämnda skifvor är medelst propp
förbunden med föreningsskifvan (jordskifvan).
§ 13. Till beqvämlighet vid apparaternas insättande äro »ytterkontakter»,
försedda med klämskrufvar för ledningstrådarnes fästande, anbragta på sidan
af den träplint, på hvilken hvarje apparat är uppställd, eller ock äro
kläm-skrufvarne satta omedelbart på de särskilda delarna af apparaterna. I förra
fallet äro kontakterna genom trådar, som gå fram under plinten, förenade med
de särskilda delarne af apparaten, oftast så att man ej annorledes än genom
att betrakta apparaten nedifrån kan finna, hvilken kontakt kommunicerar med
en viss del af apparaten. Innan dylika apparater, till hvilka höra de flesta
skrifapparater och relaiser äfvensom nycklar af äldre konstruktion, inställas på
sina platser på apparatbordet, bör man derföre noga taga reda på
förbindelserna mellan de yttre kontakterna och apparatdelarne.
Innan apparaterna fästas vid apparatbordet, uppställas de lösa samt jemkas
så, att uppställningen blir symmetrisk och utrymme för blanketter och andra
eirforderliga skrifmaterialier erhålles.
Nycklarne böra ej ställas för nära framkanten af bordet, emedan man då
kan komma att trycka ned häfstången med kroppen, när man lutar sig fram
för att afläsa skrift på skrifapparaten.
Skrifapparaterna ställas vidpass 1 fot från bordets framkant samt så, att
pappersrfmsan löper ut till venster. Der »skrifapparater för stift» begagnas,
måste dessa vara placerade framför ett fönster, så att rimsan kommer mellan
den afläsande och fönstret. De upphöjningar i papperet, som åstadkommas
genom det mot rimsans undre sida verkande stiftet, bli nemligen då bättre
synliga genom skuggan från upphöjningarne på rimsans öfre sida.
Relaisen ställes vanligen bakom den skrifmaskin, till hvilken han hör, samt
så att skrufven för spännfjedern är lätt åtkomlig för högra handen, när man
intagit en för afläsandet tjenlig ställning.
Galvanometrarne placeras så, att nålarnes rörelser lätt observeras hvar
som helst i rummet, eller åtminstone från skrifbordet.
Strömledaren ställes mellan de båda till dubbelbordet hörande apparaterna.
Linievexeln bör vara placerad centralt i förhållande till alla apparater samt
om möjligt så, att man från hvilken apparat som helst kan iakttaga
proppställningen i densamma.
Åskledarne ställas vanligen bakom linievexeln eller ock på särskildt bord,
der linierna äro i rummet intagna.
