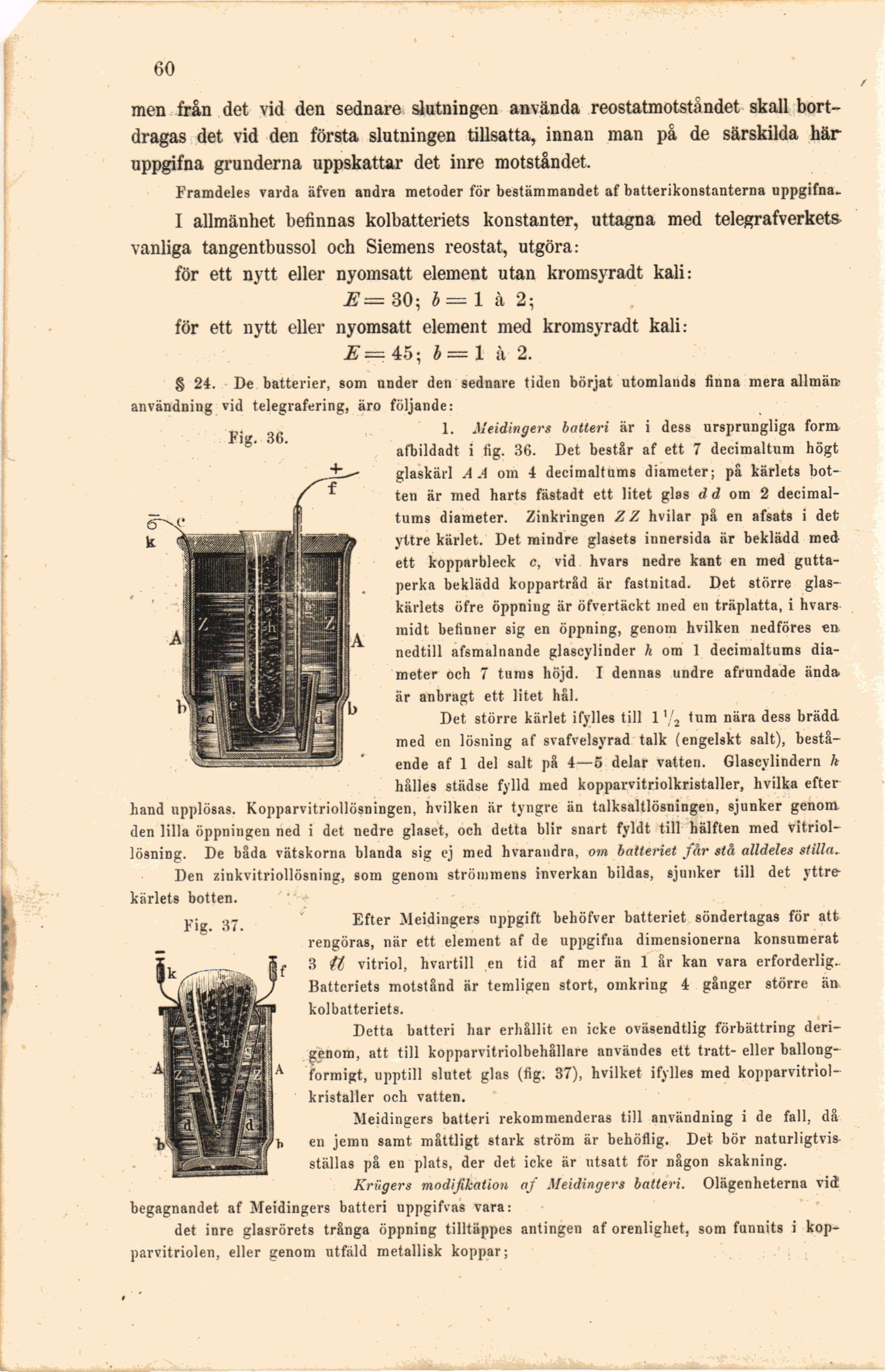

60

Fig. 36.

men från det vid den sednare slutningen använda reostatmotståndet skall
bortdragas det vid den första slutningen tillsatta, innan man på de särskilda här
uppgifna grunderna uppskattar det inre motståndet.

Framdeles varda äfven andra metoder för bestämmandet af batterikonstanterna uppgifna.

I allmänhet befinnas kolbatteriets konstanter, uttagna med telegrafverkets
vanliga tangentbussol och Siemens reostat, utgöra:

för ett nytt eller nyomsatt element utan kromsyradt kali:

30; b— 1 à 2;
för ett nytt eller nyomsatt element med kromsyradt kali:

.£=45; 4=1 à 2.
§ 24. De batterier, som nnder den sednare tiden börjat utomlauds finna mera allmän’
användning vid telegrafering, äro följande:

1. Meidingers batteri är i dess ursprungliga form
afbildadt i fig. 36. Det består af ett 7 decimaltum högt
glaskärl A A om 4 decimaltums diameter; på kärlets
botten är med harts fästadt ett litet glBS rf rf om 2
decimaltums diameter. Zinkringen ZZ hvilar på en afsats i det
yttre kärlet. Det mindre glasets innersida är beklädd med
ett kopparbleck c, vid hvars nedre kant en med
guttaperka beklädd koppartråd är fastnitad. Det större
glaskärlets öfre öppning är öfvertäckt ined en träplatta, i hvars
midt betinner sig en öppning, genom hvilken nedföres en
nedtill afsmalnande glascylinder h om 1 decimaltums
diameter och 7 tums höjd. I dennas undre afrundade ända*
är anbragt ett litet hål.

Det större kärlet ifylles till 1 ’/2 tum nära dess brädd
med en lösning af svafvelsyrad talk (engelskt salt),
bestående af 1 del salt på 4—6 delar vatten. Glascylindern k
hålles städse fylld med kopparvitriolkristaller, hvilka efter
hand upplösas. Kopparvitriollösningen, hvilken är tyngre än talksaltlösningen, sjunker genom
den lilla öppningen ned i det nedre glaset, och detta blir snart fyldt till hälften med
vitriol-lösning. De båda vätskorna blanda sig ej med hvarandra, om batteriet får stå alldeles stilla.

Den zinkvitriollösning, som genom strömmens inverkan bildas, sjunker till det yttre
kärlets botten.

Efter Meidingers uppgift behöfver batteriet söndertagas för att
rengöras, när ett element af de uppgifna dimensionerna konsumerat
3 it vitriol, hvartill en tid af mer än 1 år kan vara erforderlig.
Batteriets motstånd är temligen stort, omkring 4 gånger större än
kolbatteriets.

Detta batteri har erhållit en icke oväsendtlig förbättring
derigenom, att till kopparvitriolbehållare användes ett tratt- eller
ballong-formigt, upptill slntet glas (fig. 37), hvilket ifylles med
kopparvitriolkristaller och vatten.

Meidingers batteri rekommenderas till användning i de fall, då
en jemn samt måttligt stark ström är behöflig. Det bör naturligtvis
ställas på en plats, der det icke är utsatt för någon skakning.

Krügers modifikation aj Meidingers batteri. Olägenheterna vid
begagnandet af Meidingers batteri uppgifvas vara:

det inre glasrörets trånga öppning tilltäppes antingen af orenlighet, som funnits i
kop-parvitriolen, eller genom utfäld metallisk koppar;

Fig. 37.
