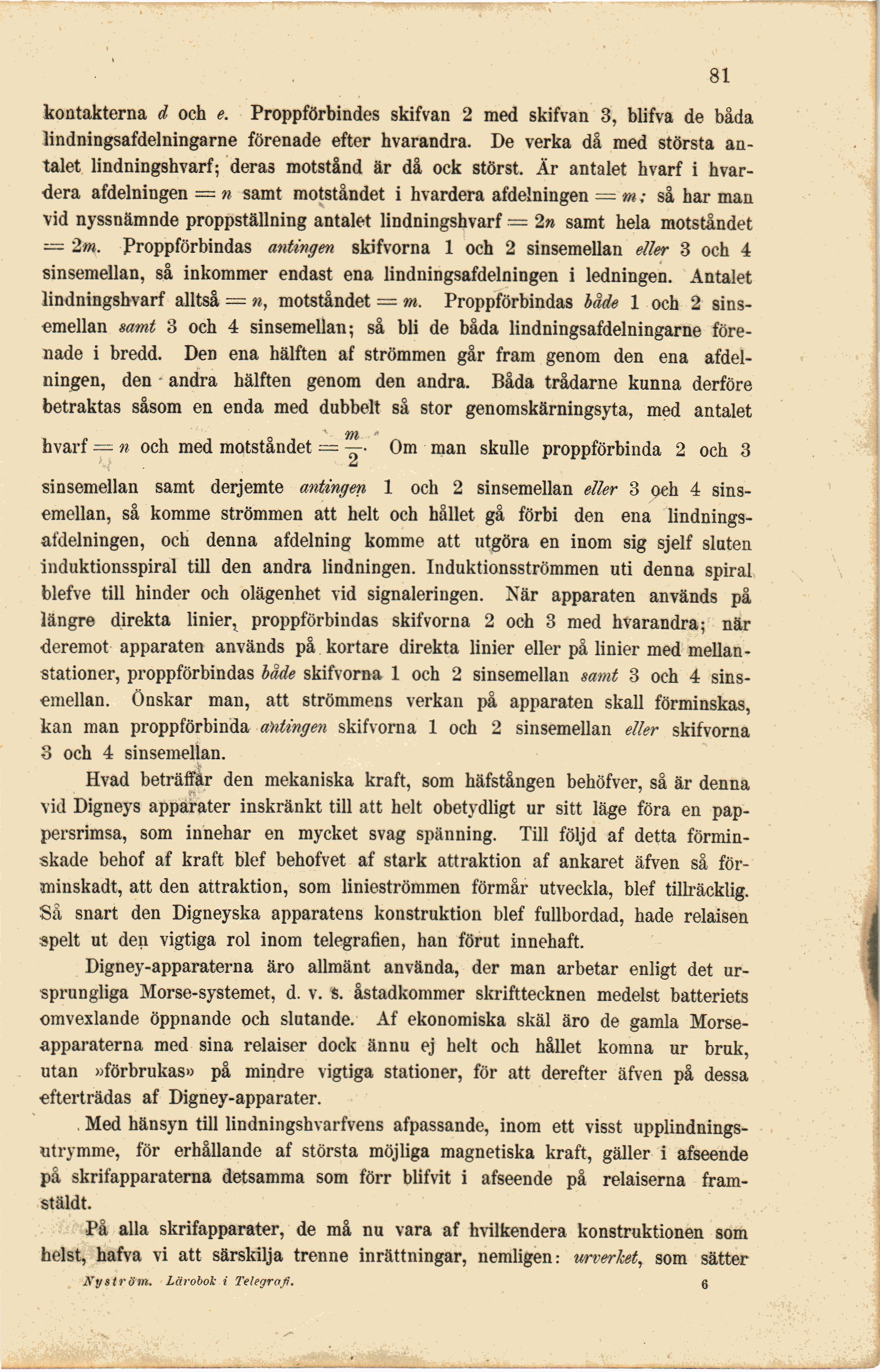

81
kontakterna d och e. Proppförbindes skifvan 2 med skifvan 3, blifva de båda
lindningsafdelningarne förenade efter hvarandra. De verka då med största
antalet lindningshvarf; dera3 motstånd är då ock störst. Är antalet hvarf i
hvardera afdelningen = n samt motståndet i hvardera afdelningen — m; så har man
vid nyssnämnde proppställning antalet lindningshvarf = 2n samt hela motståndet
— 2»». Proppförbindas antingen skifvorna 1 och 2 sinsemellan eller 3 och 4
sinsemellan, så inkommer endast ena lindningsafdelningen i ledningen. Antalet
lindningshvarf alltså = n, motståndet = ra. Proppförbindas både 1 och 2
sinsemellan samt 3 och 4 sinsemellan; så bli de båda lindningsafdelningarne
förenade i bredd. Den ena hälften af strömmen går fram genom den ena
afdelningen, den andra hälften genom den andra. Båda trådarne kunna derföre
betraktas såsom en enda med dubbelt så stor genomskärningsyta, med antalet
hvarf = n och med motståndet — Om man skulle proppförbinda 2 och 3
Lt
sinsemellan samt derjemte antingen 1 och 2 sinsemellan eller 3 oeh 4
sinsemellan, så komme strömmen att helt och hållet gå förbi den ena
lindningsafdelningen, och denna afdelning komme att utgöra en inom sig sjelf sluten
induktionsspiral till den andra lindningen. Induktionsströmmen uti denna spiral
blefve till hinder och olägenhet vid signaleringen. När apparaten används på
längre direkta linier, proppförbindas skifvorna 2 och 3 med hvarandra; när
deremot apparaten används på kortare direkta linier eller på linier med
mellanstationer, proppförbindas både skifvorna 1 och 2 sinsemellan samt 3 och 4
sinsemellan. Önskar man, att strömmens verkan på apparaten skall förminskas,
kan man proppförbinda aktingen skifvorna 1 och 2 sinsemellan eller skifvorna
3 och 4 sinsemellan.
Hvad beträffar den mekaniska kraft, som häfstången behöfver, så är denna
vid Digneys apparater inskränkt till att helt obetydligt ur sitt läge föra en
pap-persrimsa, som innehar en mycket svag spänning. Till följd af detta
förminskade behof af kraft blef behofvet af stark attraktion af ankaret äfven så
för-minskadt, att den attraktion, som linieströmmen förmår utveckla, blef tillräcklig.
Så snart den Digneyska apparatens konstruktion blef fullbordad, hade relaisen
spelt ut den vigtiga rol inom telegrafien, han förut innehaft.
Digney-apparaterna äro allmänt använda, der man arbetar enligt det
ursprungliga Morse-systemet, d. v. 8. åstadkommer skrifttecknen medelst batteriets
omvexlande öppnande och slutande. Af ekonomiska skäl äro de gamla
Morseapparaterna med sina relaiser dock ännu ej helt och hållet komna ur bruk,
utan »förbrukas» på mindre vigtiga stationer, för att derefter äfven på dessa
efterträdas af Digney-apparater.
Med hänsyn till lindningshvarfvens afpassande, inom ett visst
upplindnings-utrymme, för erhållande af största möjliga magnetiska kraft, gäller i afseende
på skrifapparaterna detsamma som förr blifvit i afseende på relaiserna
framstäldt.
På alla skrifapparater, de må nu vara af hvilkendera konstruktionen som
helst, hafva vi att särskilja trenne inrättningar, nemligen: urverket, som sätter
Nyström. Lärobok i Telegrafi. 6
