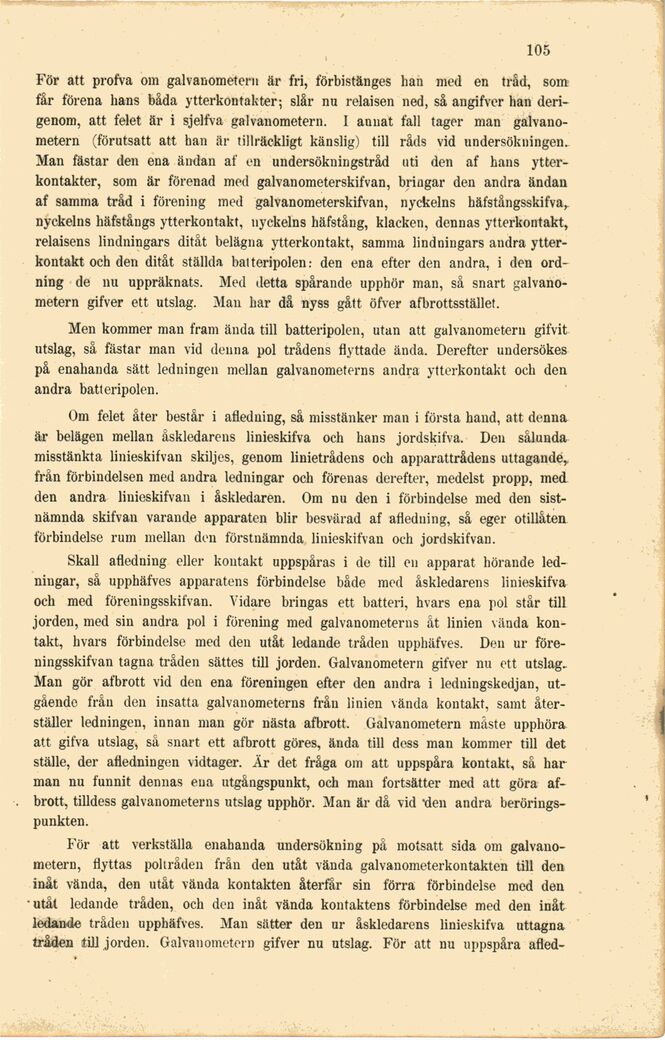

105
För att pröfva om galvanometern är fri, förbistänges han med en tråd, som
får förena hans båda ytterkontakter; slår nu relaisen ned, så angifver han
derigenom, att felet är i sjelfva galvanometern. I annat fall tager man
galvanometern (förutsatt att ban är tillräckligt känslig) till råds vid
undersökningen-Man fästar den ena ändan af en undersökningstråd uti den af hans
ytterkontakter, som är förenad med galvanometerskifvan, bringar den andra ändan
af samma tråd i förening med galvanometerskifvan, nyckelns häfstångsskifva,
nyckelns häfstångs ytterkontakt, nyckelns häfstång, klacken, dennas ytterkontakt,
relaisens lindningars ditåt belägna ytterkontakt, samma lindningars andra
ytterkontakt och den ditåt ställda batteripolen: den ena efter den andra, i den
ordning de nu uppräknats. Med detta spårande upphör man, så snart
galvanometern gifver ett utslag. Man har då nyss gått öfver afbrottsstället.
Men kommer man fram ända till batteripolen, utan att galvanometern gifvit
utslag, så fästar man vid denna pol trådens flyttade ända. Derefter undersökes
på enahanda sätt ledningen mellan galvanometerns andra ytterkontakt och den
andra batteripolen.
Om felet åter består i afledning, så misstänker man i första hand, att denna
är belägen mellan åskledarens linieskifva och hans jordskifva. Den sålunda
misstänkta linieskifvan skiljes, genom linietrådens och apparattrådens uttagande,
från förbindelsen med andra ledningar och förenas derefter, medelst propp, med
den andra linieskifvan i åskledaren. Om nu den i förbindelse med den
sistnämnda skifvan varande apparaten blir besvärad af afledning, så eger otillåten
förbindelse rum mellan don förstnämnda linieskifvan och jordskifvan.
Skall afledning eller kontakt uppspåras i de till en apparat hörande
ledningar, så upphäfves apparatens förbindelse både med åskledarens linieskifva
och med föreningsskifvan. Vidare bringas ett batteri, hvars ena pol står till
jorden, med sin andra pol i förening med galvanometerns åt linien vända
kontakt, hvars förbindelse med den utåt ledande tråden upphäfves. Den ur
föreningsskifvan tagna tråden sättes till jorden. Galvanometern gifver nu ett utslag.
Man gör afbrott vid den ena föreningen efter den andra i ledningskedjan,
utgående från den insatta galvanometerns från linien vända kontakt, samt
återställer ledningen, innan man gör nästa afbrott. Galvanometern måste upphöra
att gifva utslag, så snart ett afbrott göres, ända till dess man kommer till det
ställe, der afledningen vidtager. Är det fråga om att uppspåra kontakt, så har
man nu funnit dennas ena utgångspunkt, och man fortsätter med att göra
afbrott, tilldess galvanometerns utslag upphör. Man är då vid •den andra
beröringspunkten.
För att verkställa enahanda undersökning pä motsatt sida om
galvanometern, flyttas poliråden från den utåt vända galvanometerkontakten till den
inåt vända, den utåt vända kontakten återfår sin förra förbindelse med den
•utåt ledande tråden, och den inåt vända kontaktens förbindelse med den inåt
ledande tråden upphäfves. Man sätter den ur åskledarens linieskifva uttagna
tråden till jorden. Galvanometern gifver nu utslag. För att nu uppspåra afled-
