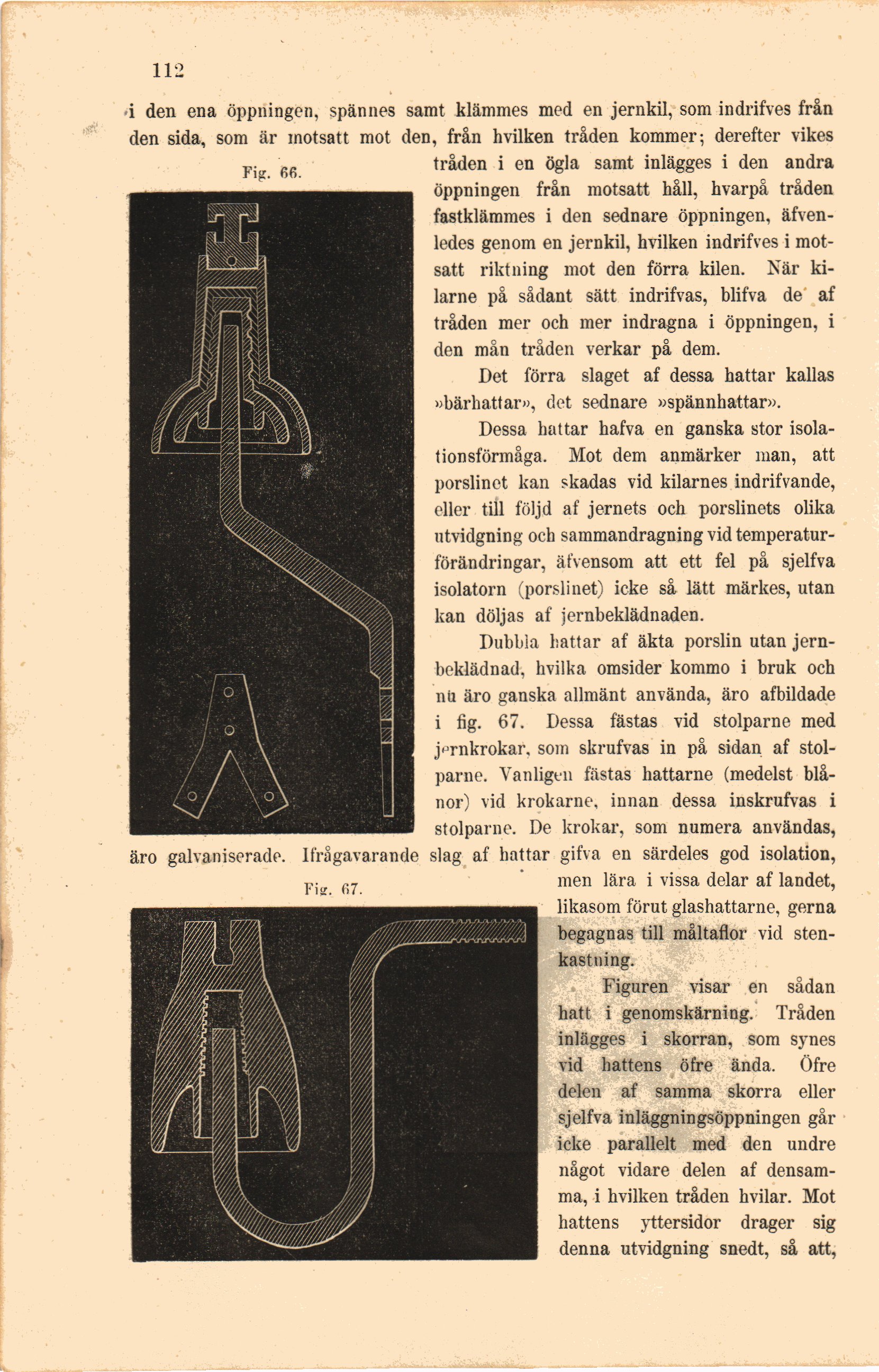

112
•i den ena öppningen, spännes samt klämmes med en jernkil, som indrifves från
den sida, som är motsatt mot den, från hvilken tråden kommer; derefter vikes
tråden i en ögla samt inlägges i den andra
öppningen från motsatt håll, hvarpå tråden
fastklämmes i den sednare öppningen,
äfvenledes genom en jernkil, hvilken indrifves i
motsatt riktning mot den förra kilen. När
kilarne på sådant sätt indrifvas, blifva de af
tråden mer och mer indragna i öppningen, i
den mån tråden verkar på dem.
Det förra slaget af dessa hattar kallas
»bärhattar», det sednare »spännhattar».
Dessa hattar hafva en ganska stor
isolationsförmåga. Mot dem anmärker nian, att
porslinet kan skadas vid kilarnes indrifvande,
eller till följd af jernets och porslinets olika
utvidgning och sammandragning vid
temperaturförändringar, äfvensom att ett fel på sjelfva
isolatorn (porslinet) icke så lätt märkes, utan
kan döljas af jernbeklädnaden.
Dubbla hattar af äkta porslin utan
jern-beklädnad, hvilka omsider kommo i bruk och
nil äro ganska allmänt använda, äro afbildade
i fig. 67. Dessa fästas vid stolparne med
järnkrokar, som skrufvas in på sidan af
stolparne. Vanligen fästas hattarne (medelst
blånor) vid krokarne, innan dessa inskrufvas i
stolparne. De krokar, som numera användas,
äro galvaniserade. Ifrågavarande slag af hattar gifva en särdeles god isolation,
men lära i vissa delar af landet,
likasom förut glashattarne, gerna
begagnas till måltaflor vid
stenkastning.
Figuren visar en sådan
hatt i genomskärning. Tråden
inlägges i skorran, som synes
vid hattens öfre ända. Öfre
delen af samma skorra eller
sjelfva inläggningsöppningen går
icke parallelt med den undre
något vidare delen af
densamma, i hvilken tråden hvilar. Mot
hattens yttersidor drager sig
denna utvidgning snedt, så att,
