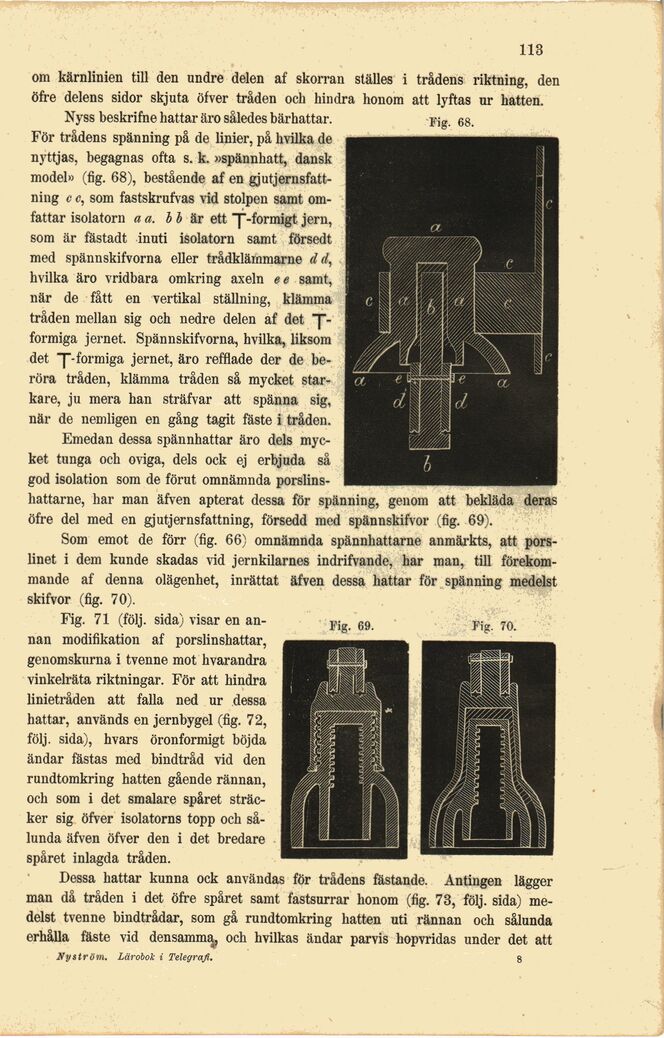

113
om kärnlinien till den undre delen af skorran ställes i trådens riktning, den
öfre delens sidor skjuta öfver tråden och hindra honom att lyftas ur hatten.
Nyss beskrifne hattar äro således härhattar.
För trådens spänning på de linier, på hvilka de
nyttjas, begagnas ofta s. k. »spännhatt, dansk
model» (fig. 68), bestående af en
gjutjernsfatt-ning c c, som fastskrufvas vid stolpen samt
omfattar isolatorn a a. b b är ett ""["-formigt jern,
som är fästadt inuti isolatorn samt försedt
med spännskifvorna eller trådklärnmarne d d,
hvilka äro vridbara omkring axeln ee samt,
när de fått en vertikal ställning, klämma
tråden mellan sig och nedre delen af det
formiga jernet. Spännskifvorna, hvilka, liksom
det "pformiga jernet, äro refflade der de
beröra tråden, klämma tråden så mycket
starkare, ju mera han sträfvar att spänna sig,
när de nemligen en gång tagit fäste i tråden.
Emedan dessa spännhattar äro dels
mycket tunga och oviga, dels ock ej erbjuda så
god isolation som de förut omnämnda
porslins-hattarne, har man äfven apterat dessa för spänning, genom att bekläda deras
öfre del med en gjutjernsfattning, försedd med spännskifvor (fig. 69).
Som emot de förr (fig. 66) omnämnda spännhattarne anmärkts, att
porslinet i dem kunde skadas vid jernkilarnes indrifvande, har man, till
förekommande af denna olägenhet, inrättat äfven dessa hattar för spänning medelst
skifvor (fig. 70).
Fig. 71 (följ. sida) visar en
annan modifikation af porslinshattar,
genomskurna i tvenne mot hvarandra
vinkelräta riktningar. För att hindra
linietråden att falla ned ur dessa
hattar, används en jernbygel (fig. 72,
följ. sida), hvars öronformigt böjda
ändar föstas med bindtråd vid den
rundtomkring hatten gående rännan,
och som i det smalare spåret
sträcker sig öfver isolatorns topp och
sålunda äfven öfver den i det bredare
spåret inlagda tråden.
Dessa hattar kunna ock användas för trådens fästande. Antingen lägger
man då tråden i det öfre spåret samt fastsurrar honom (fig. 73, följ. sida)
medelst tvenne bindtrådar, som gå rundtomkring hatten uti rännan och sålunda
erhålla fäste vid densamma, och hvilkas ändar parvis hopvridas under det att
Nyström. Lärobok i Telegrafi. 8
Fig. 68.
Fig. 69. Fig. 70.
