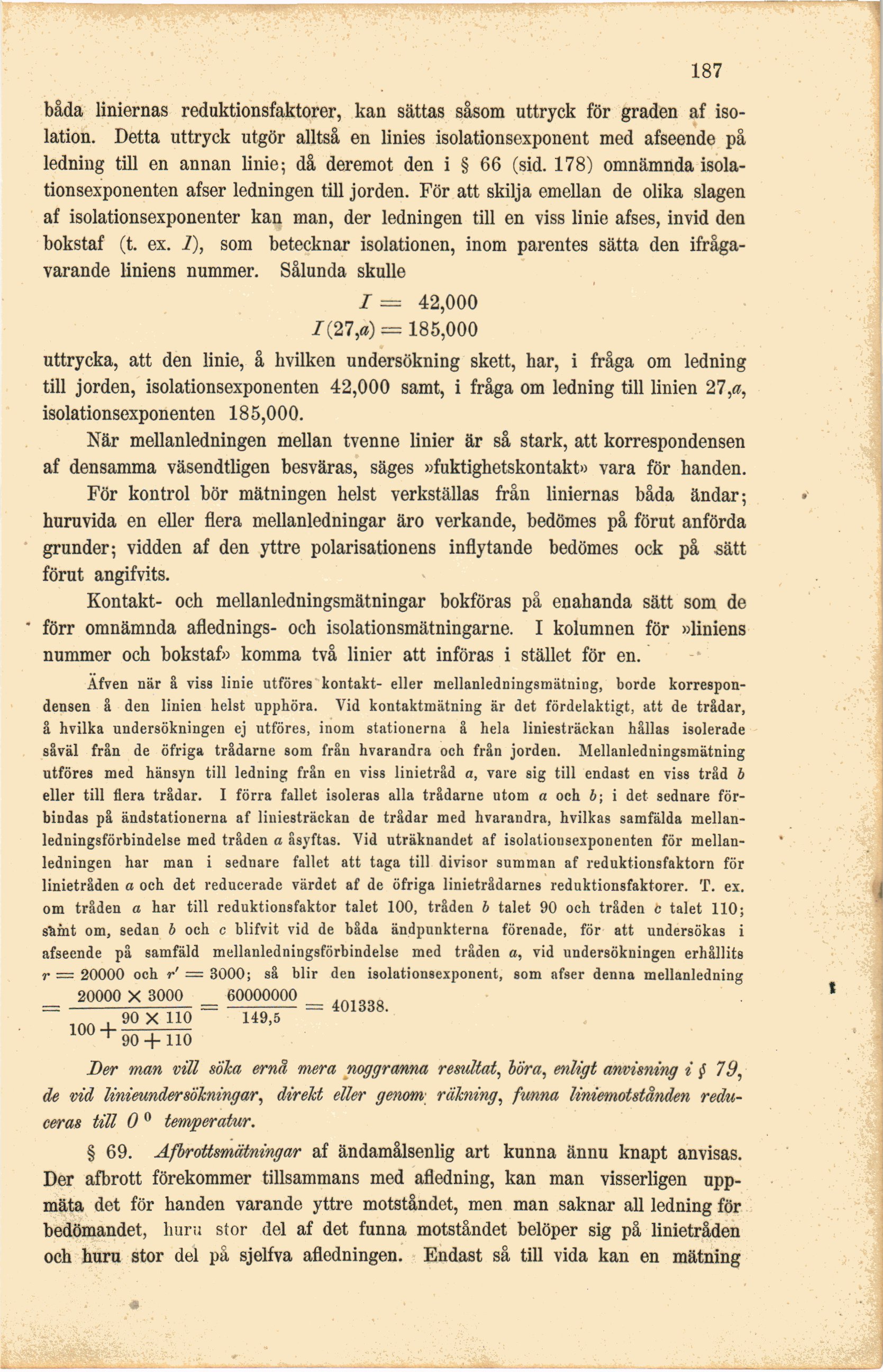

Full resolution (JPEG) - On this page / på denna sida - IX. Linie- och stationsundersökningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
187
båda liniernas reduktionsfaktorer, kan sättas såsom uttryck för graden af
isolation. Detta uttryck utgör alltså en linies isolationsexponent med afseende på
ledning till en annan linie; då deremot den i § 66 (sid. 178) omnämnda
isolationsexponenten afser ledningen till jorden. För att skilja emellan de olika slagen
af isolationsexponenter kan man, der ledningen till en viss linie afses, invid den
bokstaf (t. ex. i), som betecknar isolationen, inom parentes sätta den
ifrågavarande liniens nummer. Sålunda skulle
I = 42,000
I (21,a) = 185,000
uttrycka, att den linie, å hvilken undersökning skett, har, i fråga om ledning
till jorden, isolationsexponenten 42,000 samt, i fråga om ledning till linien 21,a,
isolationsexponenten 185,000.
När mellanledningen mellan tvenne linier är så stark, att korrespondensen
af densamma väsendtligen besväras, säges »fuktighetskontakt» vara för handen.
För kontrol bör mätningen helst verkställas från liniernas båda ändar;
huruvida en eller flera mellanledningar äro verkande, bedömes på förut anförda
grunder; vidden af den yttre polarisationens inflytande bedömes ock på sätt
förut angifvits.
Kontakt- och mellanledningsmätningar bokföras på enahanda sätt som de
förr omnämnda aflednings- och isolationsmätningarne. I kolumnen för »liniens
nummer och bokstaf» komma två linier att införas i stället för en.
Äfven när å viss linie utföres kontakt- eller mellanledningsmätning, borde
korrespondensen å den linien helst npphöra. Vid kontaktmätning är det fördelaktigt, att de trådar,
å hvilka undersökningen ej utföres, inom stationerna å hela liniesträckan hållas isolerade
såväl från de öfriga trådarne som från hvarandra och från jorden. Mellanledningsmätning
utföres med hänsyn till ledning från en viss linietråd a, vare sig till endast en viss tråd b
eller till flera trådar. I förra fallet isoleras alla trådarne utom a och b; i det sednare
förbindas på ändstationerna af liniesträckan de trådar med hvarandra, hvilkas samfälda
mellan-ledningsförbindelse med tråden a åsyftas. Vid uträknandet af isolationsexponenten för
mellanledningen har man i sednare fallet att taga till divisor summan af reduktionsfaktorn för
linietråden o och det reducerade värdet af de öfriga linietrådarnes reduktionsfaktorer. T. ex.
om tråden a har till reduktionsfaktor talet 100, tråden b talet 90 och tråden t talet 110;
sàint om, sedan b och c blifvit vid de båda ändpunkterna förenade, för att undersökas i
afseende på samfäld mellanledningsförbindelse med tråden a, vid undersökningen erhållits
r = 20000 och r’ — 3000; så blir den isolationsexponent, som afser denna mellanledning
20000 X 3000 _ 60000000 __ 4013„8
† 90 + 110
Der man vill söka ernå mera noggranna resultat, böra, enligt anvisning i f 79,
de vid linieundersökningar, direkt eller genom räkning, funna liniemotstånden
reduceras till 0 0 temperatur.
§ 69. Afbrottsmätningar af ändamålsenlig art kunna ännu knapt anvisas.
Der afbrott förekommer tillsammans med afledning, kan man visserligen
uppmäta det för handen varande yttre motståndet, men man saknar ali ledning för
bedömandet, huru stor del af det funna motståndet belöper sig på linietråden
och huru stor del på sjelfva afledningen. Endast så till vida kan en mätning
