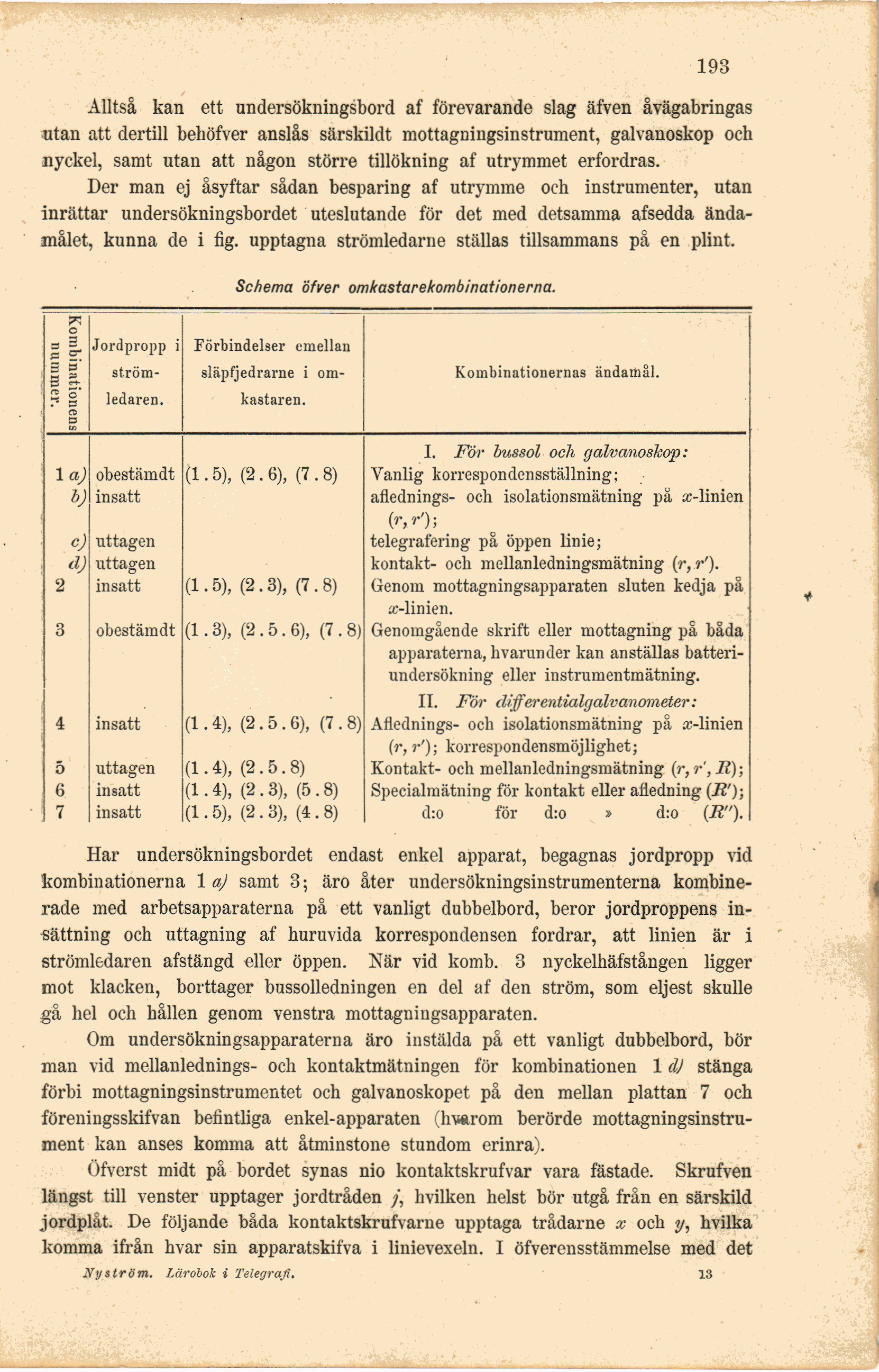

193
Alltså kan ett undersökningsbord af förevarande slag äfven åvägabringas
utan att dertill behöfver anslås särskildt mottagningsinstrument, galvanoskop och
nyckel, samt utan att någon större tillökning af utrymmet erfordras.
Der man ej åsyftar sådan besparing af utrymme och instrumenter, utan
inrättar undersökningsbordet uteslutande för det med detsamma afsedda
ändamålet, kunna de i fig. upptagna strömledarne ställas tillsammans på en plint.
Schema öfver omkastarekombinationerna.
Jordpropp i [-ström-ledaren.-]
{+ström-
ledaren.+}
Förbindelser emellan
släpfjedrarne i
omkastaren.
Kombinationernas ändamål.
I. För bussol och galvanoskop:
1 a) obestämdt (1.5), (2.6), (7.8) Yanlig korrespondensställning;
i) insatt aflednings- och isolationsmätning på æ-linien Cr,r’);
c) uttagen telegrafering på öppen linie;
d) uttagen kontakt- och mellanledningsmätning (r, r’).
2 insatt (1.5), (2.3), (7.8) Genom mottagningsapparaten sluten kedja på æ-linien.
3 obestämdt (1.3), (2.5.6), (7.8) Genomgående skrift eller mottagning på båda apparaterna, hvarunder kan anställas
batteriundersökning eller instrumentmätning.
II. För differentialgalvanometer:
4 insatt (1.4), (2.5.6), (7.8) Aflednings- och isolationsmätning på »-linien (r, v’); korrespondensmöjlighet;
5 uttagen (1.4), (2.5.8) Kontakt- och mellanledningsmätning (r,r’,R);
6 insatt (1.4), (2.3), (5.8) Specialmätning för kontakt eller afledning (R’)~,
7 insatt (1.5), (2.3), (4.8) d:o för d:o » d:o (R").
Har undersökningsbordet endast enkel apparat, begagnas jordpropp vid
kombinationerna 1 aj samt 3; äro åter undersökningsinstrumenterna
kombinerade med arbetsapparaterna på ett vanligt dubbelbord, beror jordproppens
insättning och uttagning af huruvida korrespondensen fordrar, att linien är i
strömledaren afstängd eller öppen. När vid komb. 3 nyckelhäfstången ligger
mot klacken, borttager bussolledningen en del af den ström, som eljest skulle
gå hel och hållen genom venstra mottagningsapparaten.
Om undersökningsapparaterna äro instälda på ett vanligt dubbelbord, bör
man vid mellanlednings- och kontaktmätningen för kombinationen 1 d) stänga
förbi mottagningsinstrumentet och galvanoskopet på den mellan plattan 7 och
föreningsskifvan befintliga enkel-apparaten (hvarom berörde
mottagningsinstrument kan anses komma att åtminstone stundom erinra).
Öfverst midt på bordet synas nio kontaktskrufvar vara fästade. Skrufven
längst till venster upptager jordtråden /, hvilken helst bör utgå från en särskild
jordplåt. De följande båda kontaktskrufvarne upptaga trådarne x och y, hvilka
komma ifrån hvar sin apparatskifva i linievexeln. I öfverensstämmelse med det
Nyström. Lärobok i Telegrafi. 13
Kombinationens
nummer.
