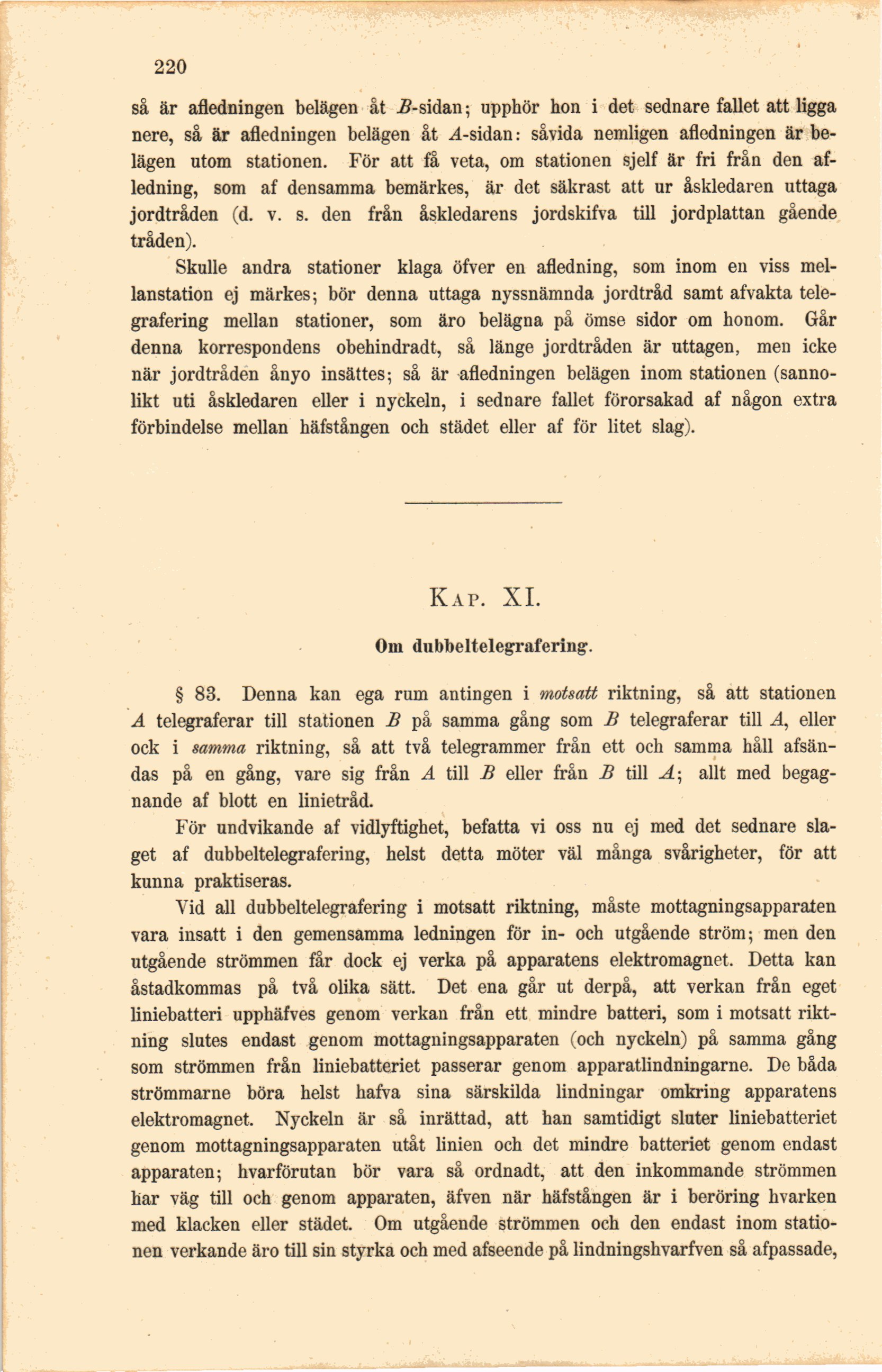

220
så är afledningen belägen åt .8-sidan; upphör hon i det sednare fallet att ligga
nere, så är afledningen belägen åt A-sidan: såvida nemligen afledningen är
belägen utom stationen. För att få veta, om stationen sjelf är fri från den
afledning, som af densamma bemärkes, är det säkrast att ur åskledaren uttaga
jordtråden (d. v. s. den från åskledarens jordskifva till jordplattan gående
tråden).
Skulle andra stationer klaga öfver en afledning, som inom en viss
mellanstation ej märkes; bör denna uttaga nyssnämnda jordtråd samt afvakta
telegrafering mellan stationer, som äro belägna på ömse sidor om honom. Går
denna korrespondens obehindradt, så länge jordtråden är uttagen, men icke
när jordtråden ånyo insättes; så är afledningen belägen inom stationen
(sannolikt uti åskledaren eller i nyckeln, i sednare fallet förorsakad af någon extra
förbindelse mellan häfstången och städet eller af för litet slag).
Kap. XI.
Om dubbeltelegrafering.
§ 83. Denna kan ega rum antingen i motsatt riktning, så att stationen
A telegraferar till stationen B på samma gång som B telegraferar till A, eller
ock i samma riktning, så att två telegrammer från ett och samma håll
afsän-das på en gång, vare sig från A till B eller från B till A\ allt med
begagnande af blott en linietråd.
För undvikande af vidlyftighet, befatta vi oss nu ej med det sednare
slaget af dubbeltelegrafering, helst detta möter väl många svårigheter, för att
kunna praktiseras.
Vid ali dubbeltelegrafering i motsatt riktning, måste mottagningsapparalen
vara insatt i den gemensamma ledningen för in- och utgående ström; men den
utgående strömmen får dock ej verka på apparatens elektromagnet. Detta kan
åstadkommas på två olika sätt. Det ena går ut derpå, att verkan från eget
liniebatteri upphäfves genom verkan från ett mindre batteri, som i motsatt
riktning slutes endast genom mottagningsapparaten (och nyckeln) på samma gång
som strömmen från liniebatteriet passerar genom apparatlindningarne. De båda
strömmarne böra helst hafva sina särskilda lindningar omkring apparatens
elektromagnet. Nyckeln är så inrättad, att han samtidigt sluter liniebatteriet
genom mottagningsapparaten utåt linien och det mindre batteriet genom endast
apparaten; hvarförutan bör vara så ordnadt, att den inkommande strömmen
har väg till och genom apparaten, äfven när häfstången är i beröring hvarken
med klacken eller städet. Om utgående strömmen och den endast inom
stationen verkande äro till sin styrka och med afseende på lindningshvarfven så afpassade,
