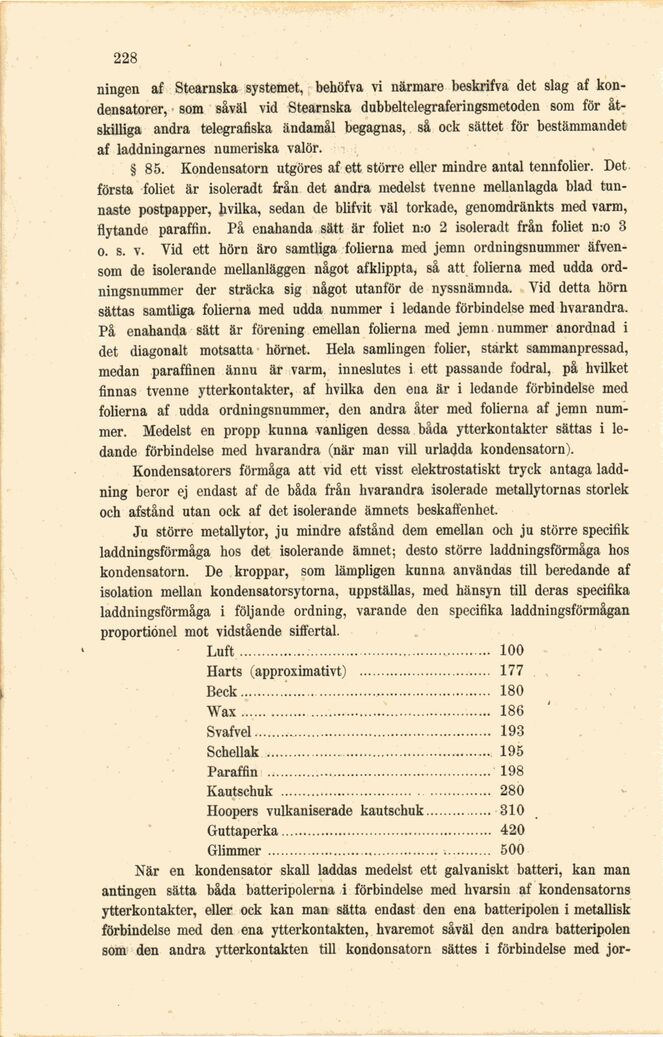

228
ningen af Stearnska systemet, behöfva vi närmare beskrifva det slag af
kondensatorer, som såväl vid Stearnska dubbeltelegraferingsmetoden som för
åtskilliga andra telegrafiska ändamål begagnas, så ock sättet för bestämmandet
af laddningarnes numeriska valör.
§ 85. Kondensatorn utgöres af ett större eller mindre antal tennfolier. Det
första foliet är isoleradt från det andra medelst tvenne mellanlagda blad
tunnaste postpapper, Jivilka, sedan de blifvit väl torkade, genomdränkts med varm,
flytande paraffin. På enahanda sätt är foliet mo 2 isoleradt från foliet mo 3
o. s. v. Yid ett hörn äro samtliga folierna med jemn ordningsnummer
äfvensom de isolerande mellanläggen något afklippta, så att folierna med udda
ordningsnummer der sträcka sig något utanför de nyssnämnda. Vid detta hörn
sättas samtliga folierna med udda nummer i ledande förbindelse med hvarandra.
På enahanda sätt är förening emellan folierna med jemn nummer anordnad i
det diagonalt motsatta hörnet. Hela samlingen folier, stärkt sammanpressad,
medan paraffinen ännu är varm, inneslutes i ett passande fodral, på hvilket
finnas tvenne ytterkontakter, af hvilka den ena är i ledande förbindelse med
folierna af udda ordningsnummer, den andra åter med folierna af jemn
nummer. Medelst en propp kunna vanligen dessa båda ytterkontakter sättas i
ledande förbindelse med hvarandra (när man vill urladda kondensatorn).
Kondensatorers förmåga att vid ett visst elektrostatiskt tryck antaga
laddning beror ej endast af de båda från hvarandra isolerade metallytornas storlek
och afstånd utan ock af det isolerande ämnets beskaffenhet.
Ju större metallytor, ju mindre afstånd dem emellan och ju större specifik
laddningsförmåga hos det isolerande ämnet; desto större laddningsförmåga hos
kondensatorn. De kroppar, som lämpligen kunna användas till beredande af
isolation mellan kondensatorsytorna, uppställas, med hänsyn till deras specifika
laddningsförmåga i följande ordning, varande den specifika laddningsförmågan
proportionel mot vidstående siffertal.
Luft..............................................„....................100
Harts (approximativt) ............................................................177
Beck.................................................................................180
Wax...........................................................................................186
Svafvel....................................................................................................193
Schellak ..................................................... 195
Paraffin .......................................................................................198
Kautschuk ................................ ............................280
Hoopers vulkaniserade kautschuk..............................310
Guttaperka................................................................................................420
Glimmer .............................................................500
När en kondensator skall laddas medelst ett galvaniskt batteri, kan man
antingen sätta båda batteripolerna i förbindelse med hvarsin af kondensatorns
ytterkontakter, eller ock kan man sätta endast den ena batteripolen i metallisk
förbindelse med den ena ytterkontakten, hvaremot såväl den andra batteripolen
som den andra ytterkontakten till kondonsatorn sättes i förbindelse med jör-
