•277
Siemens-Halske hafva, i enlighet med förenämnda grunder, konstruerat en
(Digney’s) färgskriftsapparat med polariserade elektromagneter.

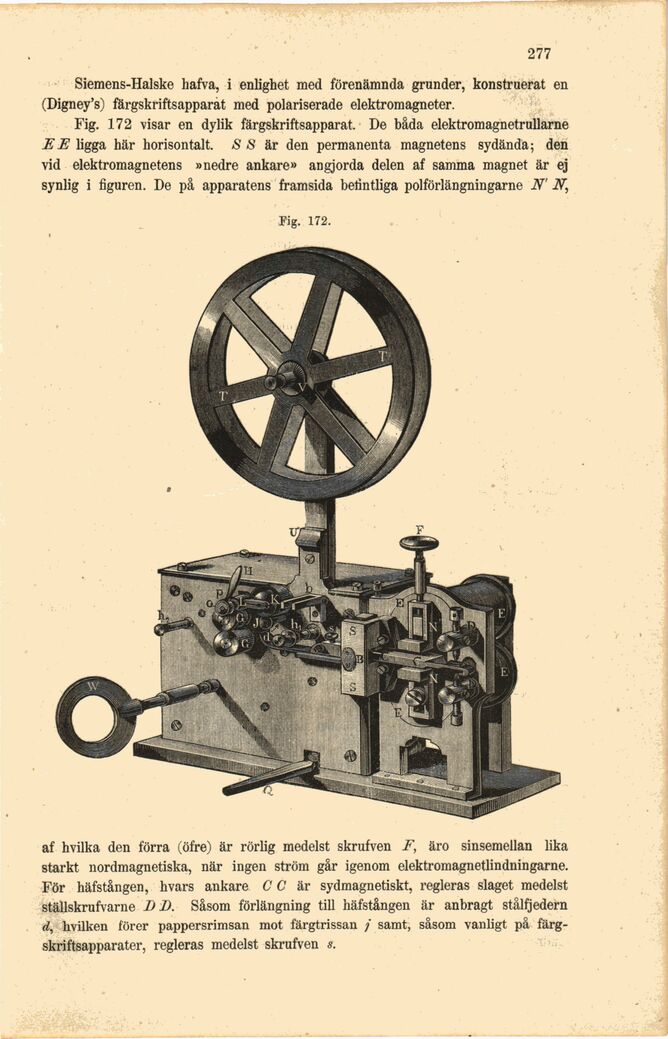

Fig. 172 visar en dylik färgskriftsapparat. De båda elektromagnetrullarne
EE ligga här horisontalt. S S är den permanenta magnetens sydända; den
vid elektromagnetens »nedre ankare» angjorda delen af samma magnet är ej
synlig i figuren. De på apparatens framsida befintliga polförlängningarne N’ N,
Fig. 172.
af hvilka den förra (öfre) är rörlig medelst skrufven F, äro sinsemellan lika
starkt nordmagnetiska, när ingen ström går igenom elektromagnetlindningarne.
För häfstången, hvars ankare C C är sydmagnetiskt, regleras slaget medelst
ställskrufvarne BB. Såsom förlängning till häfstången är anbragt stålfjedern
d, hvilken förer pappersrimsan mot färgtrissan j samt, såsom vanligt på
färg-skriftsapparater, regleras medelst skrufven s.
