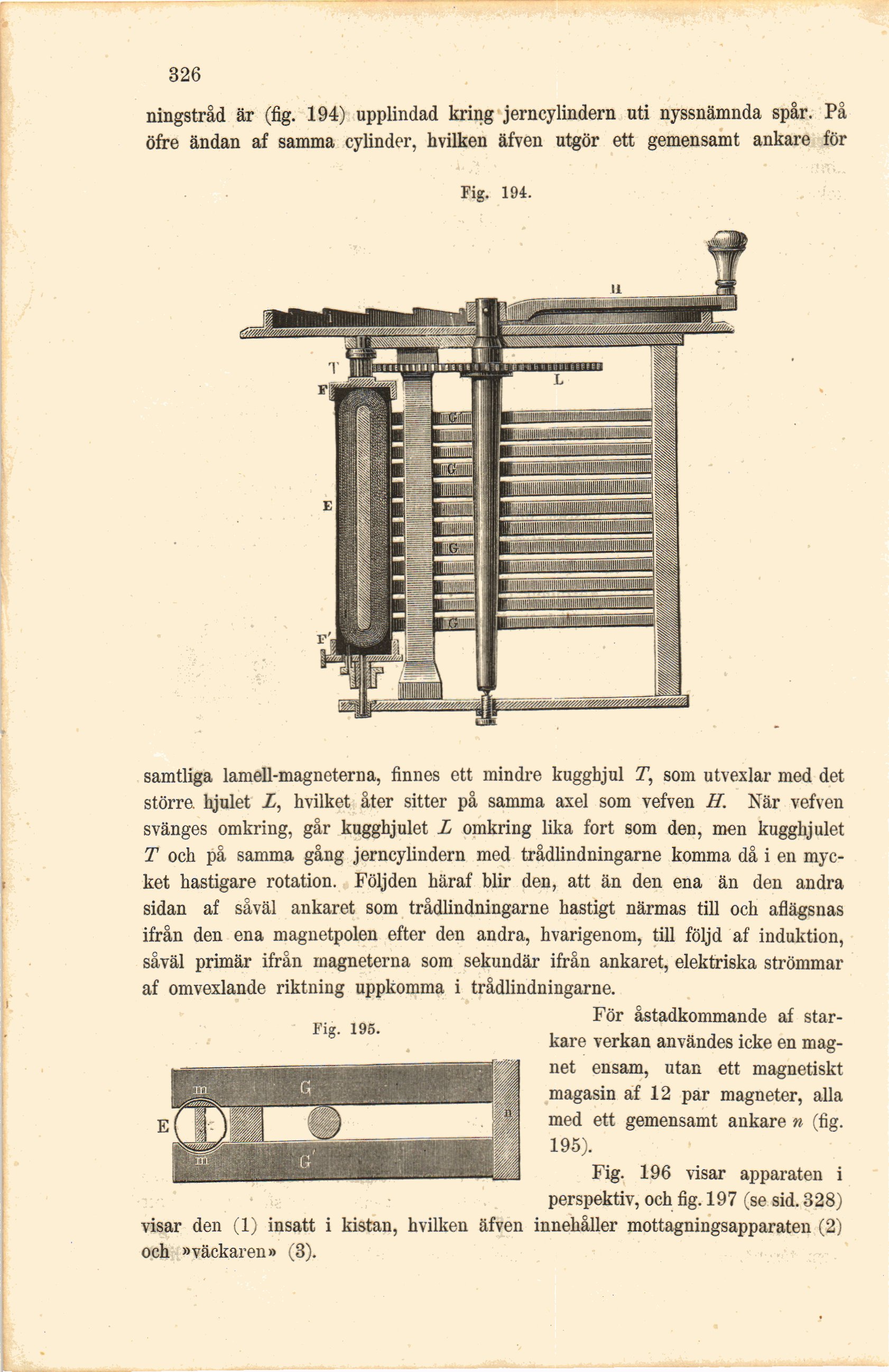

•326
ningstråd är (fig. 194) upplindad kring jerncylindern uti nyssnämnda spår. På
öfre ändan af samma cylinder, hvilken äfven utgör ett gemensamt ankare för
Fig. 194.
samtliga lamell-magneterna, finnes ett mindre kugghjul T, som utvexlar med det
större, hjulet L, hvilket åter sitter på samma axel som vefven H. När vefven
svänges omkring, går kugghjulet L omkring lika fort som den, men kugghjulet
T och på samma gång jerncylindern med trådlindningarne komma då i en
mycket hastigare rotation. Följden häraf blir den, att än den ena än den andra
sidan af såväl ankaret som trådlindningarne hastigt närmas till och aflägsnas
ifrån den ena magnetpolen efter den andra, hvarigenom, till följd af induktion,
såväl primär ifrån magneterna som sekundär ifrån ankaret, elektriska strömmar
af omvexlande riktning uppkomma i trådlindningarne.
För åstadkommande af
starkare verkan användes icke en
magnet ensam, utan ett magnetiskt
magasin af 12 par magneter, alla
med ett gemensamt ankare n (fig.
195).
Fig. 196 visar apparaten i
perspektiv, och fig. 197 (se sid. 328)
visar den (1) insatt i kistan, hvilken äfven innehåller mottagningsapparaten (2)
och »väckaren» (3).
Fig. 195.
