•328
polsmagnetism. Då han blir nordmagnetisk, attraheras han af stålmagneten B,
som har sin sydpol vänd emot honom, och repelleras samtidigt af Bl, som har
sin nordpol vänd mot honom. Blir polförlängningen A åter sydmagnetisk, så
repelleras han af magneten B och attraheras af magneten Bl. Han kommer
således att oscillera mellan de båda magnetpolerna, lika fort som ombyte af
induk-tionsströmmens riktning eger rum. Häraf åter sättes gaffeln B i svängning.

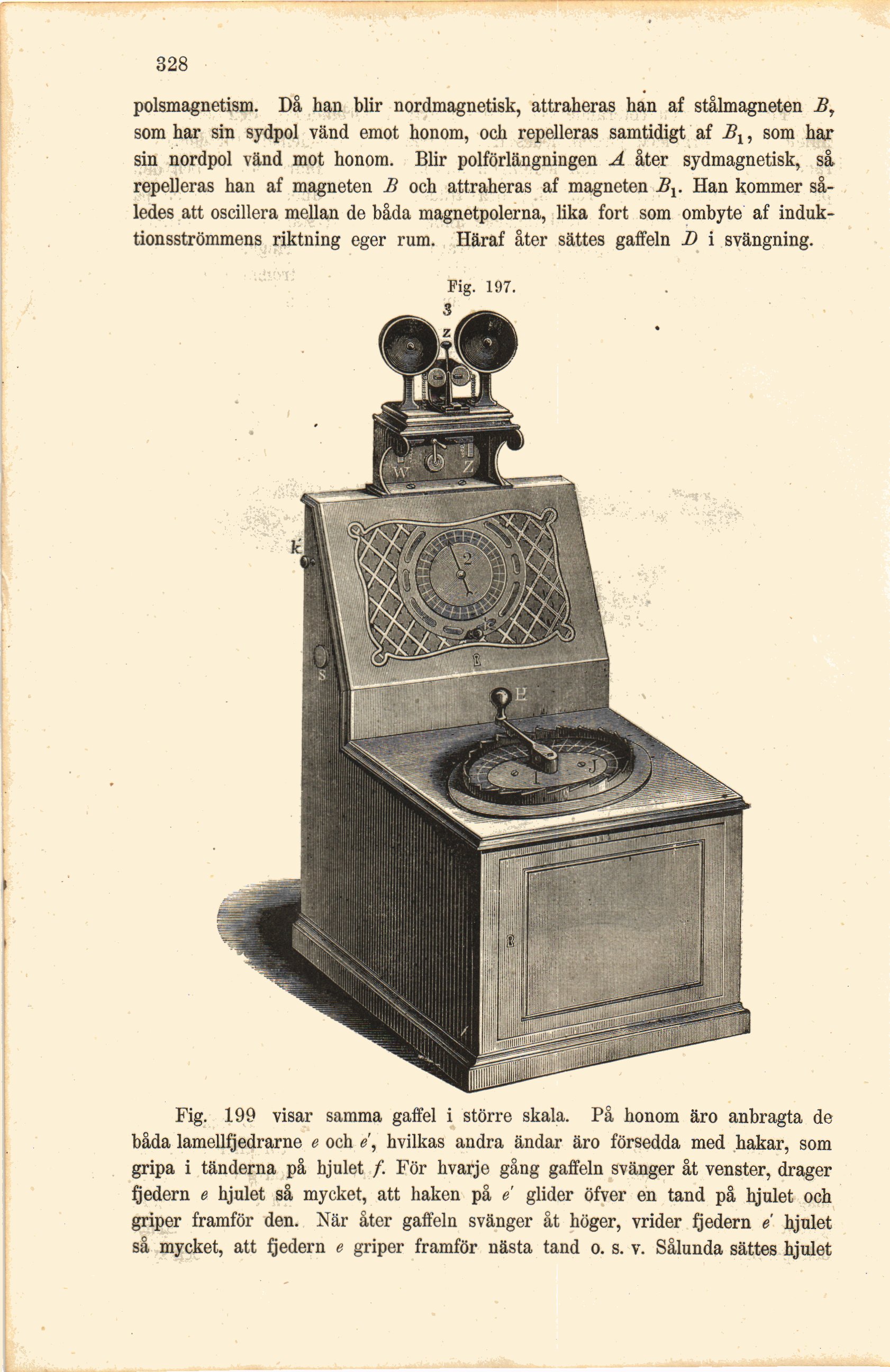

Fig. 197.
_ 3 ^
Fig. 199 visar samma gaffel i större skala. På honom äro anbragta de
båda lamellfjedrarne e och e, hvilkas andra ändar äro försedda med hakar, som
gripa i tänderna på hjulet /. För hvarje gång gaffeln svänger åt venster, drager
fjedern e hjulet så mycket, att haken på e glider öfver en tand på hjulet och
griper framför den. När åter gaffeln svänger åt höger, vrider fjedern è hjulet
så mycket, att fjedern e griper framför nästa tand o. s. v. Sålunda sättes hjulet
