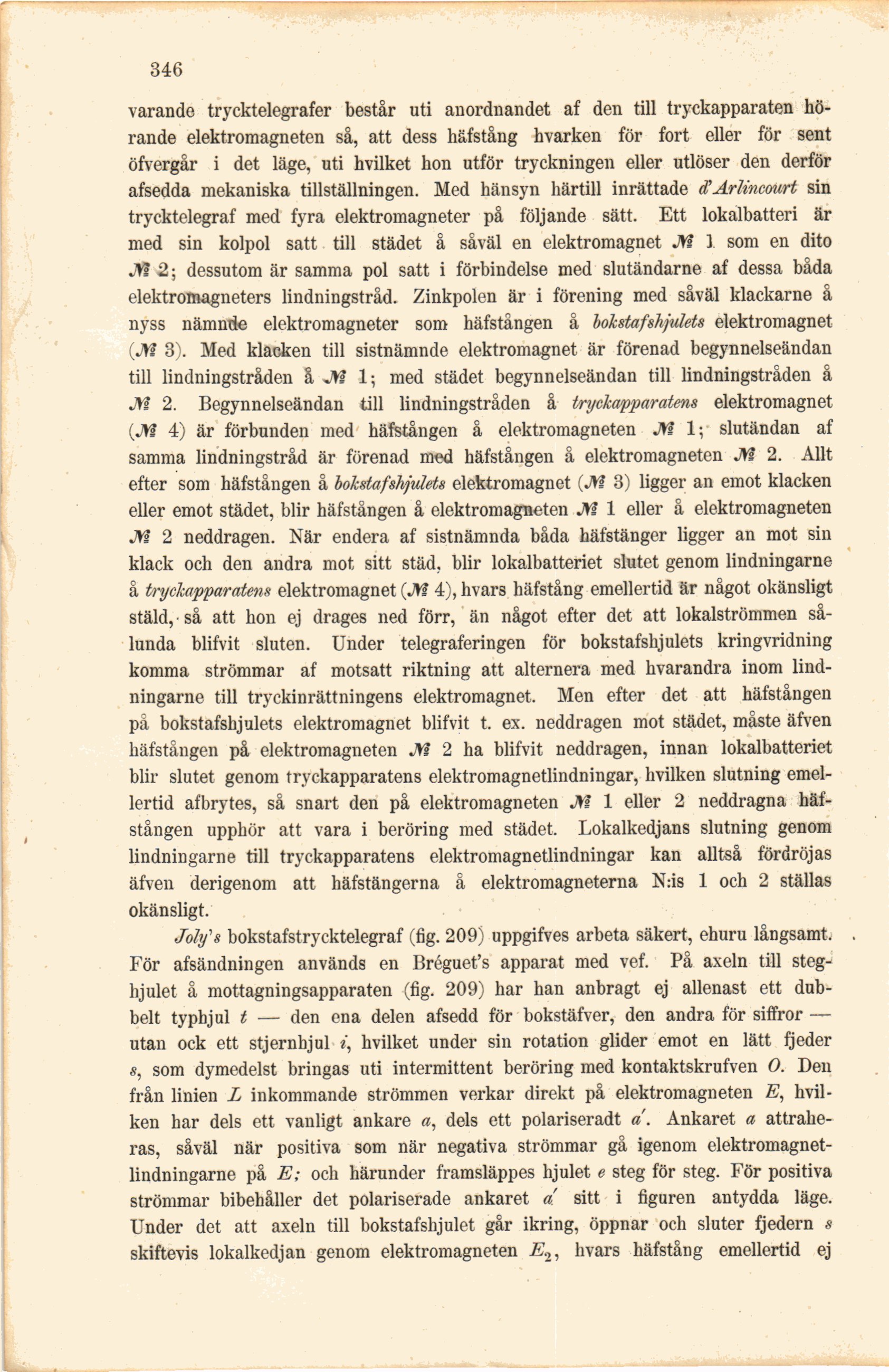

•346
varande trycktelegrafer består uti anordnandet af den till tryckapparaten
hörande elektromagneten så, att dess hafstång hvarken för fort eller för sent
öfvergår i det läge, uti hvilket hon utför tryckningen eller utlöser den derför
afsedda mekaniska tillställningen. Med hänsyn härtill inrättade <£Arlincourt sin
trycktelegraf med fyra elektromagneter på följande sätt. Ett lokalbatteri är
med sin kolpol satt till städet å såväl en elektromagnet M 1 som en dito
JW.2; dessutom är samma pol satt i förbindelse med slutändarne af dessa båda
elektromagneters lindningstråd. Zinkpolen är i förening med såväl klackarne å
nyss nämnde elektromagneter som häfstången å bokstaf skjulets elektromagnet
(Jrø 3). Med klacken till sistnämnde elektromagnet är förenad begynnelseändan
till lindningstråden å M 1; med städet begynnelseändan till lindningstråden å
M 2. Begynnelseändan till lindningstråden å tryckapparatens elektromagnet
(JU 4) är förbunden med häfstången å elektromagneten JVs 1; slutändan af
samma lindningstråd är förenad med häfstången å elektromagneten M 2. Allt
efter som häfstången å bokstafskjulets elektromagnet (M 3) ligger an emot klacken
eller emot städet, blir häfstången å elektromagneten Jtø 1 eller å elektromagneten
M 2 neddragen. När endera af sistnämnda båda häfstänger ligger an mot sin
klack och den andra mot sitt städ, blir lokalbatteriet slutet genom lindningarne
å tryckapparatens elektromagnet (JVs 4), hvars hafstång emellertid är något okänsligt
stäld, så att hon ej drages ned förr, än något efter det att lokalströmmen
sålunda blifvit sluten. Under telegraferingen för bokstafshjulets kringvridning
komma strömmar af motsatt riktning att alternera med hvarandra inom
lindningarne till tryckinrättningens elektromagnet. Men efter det att häfstången
pä bokstafshjulets elektromagnet blifvit t. ex. neddragen mot städet, måste äfven
häfstången på elektromagneten M 2 ha blifvit neddragen, innan lokalbatteriet
blir slutet genom tryckapparatens elektromagnetlindningar, hvilken slutning
emellertid afbrytes, så snart den på elektromagneten M 1 eller 2 neddragna
häfstången upphör att vara i beröring med städet. Lokalkedjans slutning genom
lindningarne till tryckapparatens elektromagnetlindningar kan alltså fördröjas
äfven derigenom att häfstängerna å elektromagneterna N:is 1 och 2 ställas
okänsligt.
Joh/s bokstafstrycktelegraf (fig. 209) uppgifves arbeta säkert, ehuru långsamt. .
För afsändningen används en Bréguefs apparat med vef. På axeln till
steghjulet å mottagningsapparaten (fig. 209) har han anbragt ej allenast ett
dubbelt typhjul t — den ena delen afsedd för bokstäfver, den andra för siffror —
utan ock ett stjernhjul i, hvilket under sin rotation glider emot en lätt fjeder
s, som dymedelst bringas uti intermittent beröring med kontaktskrufven O. Deu
från linien L inkommande strömmen verkar direkt på elektromagneten E,
hvilken har dels ett vanligt ankare a, dels ett polariseradt a. Ankaret a
attraheras, såväl när positiva som när negativa strömmar gå igenom
elektromagnet-lindningarne på E; och härunder framsläppes hjulet e steg för steg. För positiva
strömmar bibehåller det polariserade ankaret a. sitt i figuren antydda läge.
Under det att axeln till bokstafshjulet går ikring, öppnar och sluter fjedern s
skiftevis lokalkedjan genom elektromagneten E2, hvars hafstång emellertid ej
