•368
ning förefinns till de båda elektromagneterna E [E’). Armarne k (le’) sättas i
rörelse af pendeln sjelf under dess gång, medelst friktionsrullen V.
Oafsedt den äfvenledes af pendelrörelse beroende kontakten mellan i och g
(fig. 224), slutes sålunda strömmen genom den venstra elektromagneten, hvarje
gång pendeln svänger åt venster, och genom den högra hvarje gång pendeln
svänger åt höger. Pendelkulans jernstycke attraheras i förra fallet af den venstra
elektromagneten, i det sednare af den högra. Härigenom påskyndas
tillrygga-läggandet af det yttersta vägstycket vid pendelns svängning åt den ena eller
andra sidan: men för att pendeln derefter skall få gå tillbaka, är det
nödvändigt att ledningskedjan åter afbrytes. Detta afbrott åstadkommes af
regulator-pendeln ü (fig. 224).

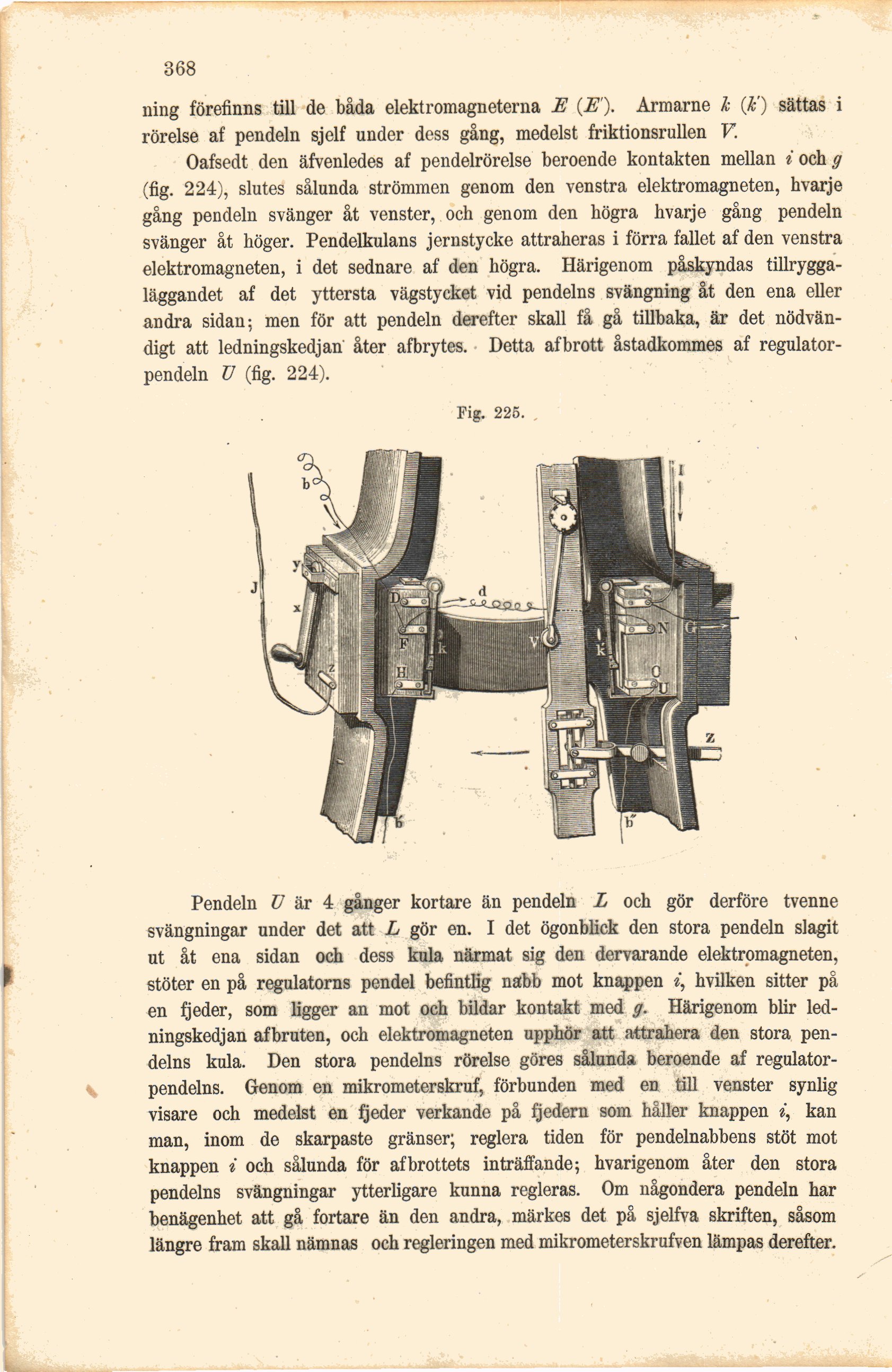

Fig. 225.
Pendeln U är 4 gånger kortare än pendeln L och gör derföre tvenne
svängningar under det att L gör en. I det ögonblick den stora pendeln slagit
ut åt ena sidan och dess kula närmat sig den dervarande elektromagneten,
stöter en på regulatorns pendel befintlig nabb mot knappen i, hvilken sitter på
en fjeder, som ligger an mot och bildar kontakt med g. Härigenom blir
ledningskedjan afbruten, och elektromagneten upphör att attrahera den stora
pendelns kula. Den stora pendelns rörelse göres sålunda beroende af
regulatorpendelns. Genom en mikrometerskruf, förbunden med en till venster synlig
visare och medelst en fjeder verkande på fjedern som håller knappen kan
man, inom de skarpaste gränser; reglera tiden för pendelnabbens stöt mot
knappen i och sålunda för af brottets inträffande; hvarigenom åter den stora
pendelns svängningar ytterligare kunna regleras. Om någondera pendeln har
benägenhet att gå fortare än den andra, märkes det på sjelfva skriften, såsom
längre fram skall nämnas och regleringen med mikrometerskrufven lämpas derefter.
