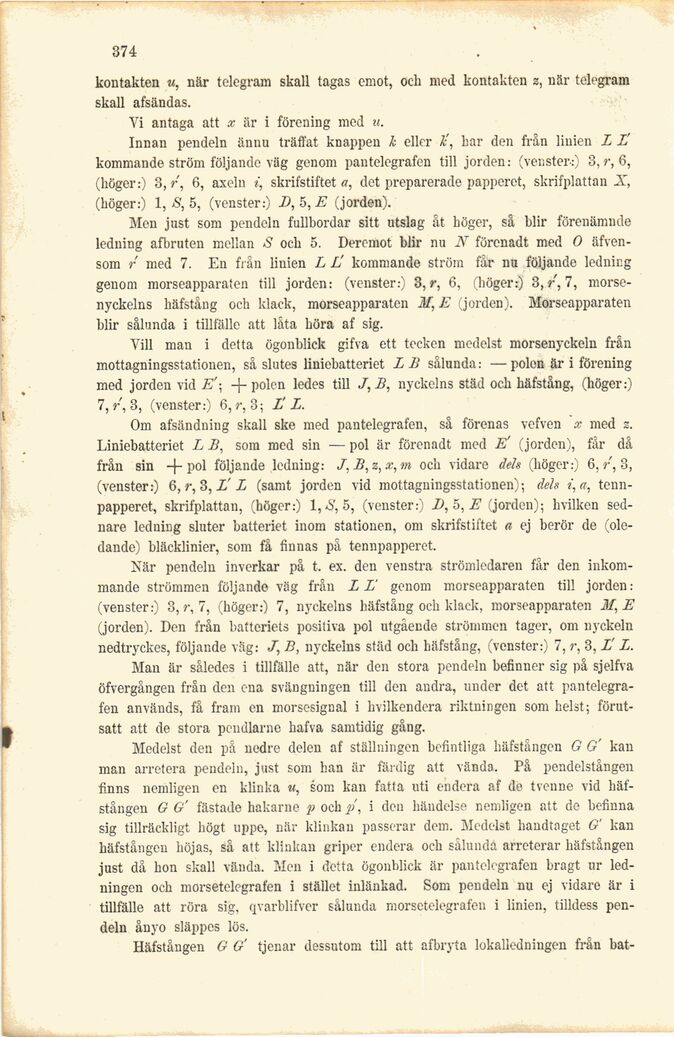

•374
kontakten u, när telegram skall tagas emot, ock med kontakten z, när telegram
skall afsändas.
Vi antaga att x är i förening med u.
Innan pendeln ännu träffat knappen k eller k’, Lar den från linien L E
kommande ström följande väg genom pantelegrafen till jorden: (venster-:) 3, r, 6,
(höger:) 3,r, 6, axeln i, skrifstiftet a, det preparerade papperet, skrifplattan X,
(höger:) 1, 8, 5, (venster:) B, 5, E (jorden).
Men just som pendeln fullbordar sitt utslag åt höger, så blir förenämnde
ledning afbruten mellan och 5. Deremot blir nu N förenadt med O
äfvensom r med 7. En från linien L E kommande ström får nu följande ledning
genom morseapparaten till jordc-n: (venster:) 3, r, 6, (höger:) 3, r, 7,
morse-nyckelns hafstång och klack, morseapparaten M, E (jorden). Morseapparaten
blir sålunda i tillföllo att låta höra af sig.
Vill man i detta ögonblick gifva ett tecken medelst morsenyckeln från
mottagningsstationen, så slutes liniebatteriet L B sålunda: —polen är i förening
med jorden vid E’- -f- polen ledes till J, B, nyckelns städ och hafstång, (höger:)
7,r, 3, (venster:) 6, r, 3; EL.
Om afsändning skall ske med pantelegrafen, så förenas vefven x med z.
Liniebatteriet L B, som med sin — pol är förenadt med É (jorden), får då
från sin + pol följande ledning: J,B,z,x,m och vidare dels (höger:) 6, r, 3,
(venster:) 6, r, 3, E L (samt jorden vid mottagningsstationen); dels i, a,
tennpapperet, skrifplattan, (höger:) 1,*S", 5, (venster:) B, 5,E (jorden); hvilken
sednare ledning sluter batteriet inom stationen, om skrifstiftet a ej berör de
(oledande) bläcklinier, som få finnas på tennpapperet.
När pendeln inverkar på t. ex. den venstra strömledaren får den
inkommande strömmen följande väg från LE genom morseapparaten till jorden:
(venster:) 3, r, 7, (höger:) 7, nyckelns hafstång och klack, morseapparaten 31, E
(jorden). Den från batteriets positiva pol utgående strömmen tager, om nyckeln
nedtryckes, följande väg: J, B, nyckelns städ och hafstång, (venster:) 7, r, 3, E L.
Man är således i tillfälle att, när den stora pendeln befinner sig på sjelfva
öfvergången från den ena svängningen till den andra, under det att
pantelegrafen används, få fram en morsesignal i hvilkendera riktningen som helst;
förutsatt att de stora pendlarne hafva samtidig gång.
Medelst den på nedre delen af ställningen befintliga häfstången G G’ kan
man arretera pendeln, just som han är färdig att vända. På pendelstången
finns nemligen en klinka u, som kan fatta uti endera af de tvenne vid
häfstången G G’ fästade hakarne p och p, i den händelse nemligen att de befinna
sig tillräckligt högt uppe, när klinkan passerar dem. Medelst handtaget G’ kan
häfstången höjas, så att klinkan griper endera och sålunda arreterar häfstången
just då hon skall vända. Men i detta ögonblick är pantelegrafen bragt ur
ledningen och morsetelegrafen i stället inlänkad. Som pendeln nu ej vidare är i
tillfälle att röra sig, qvarblifver sålunda morsetelegrafen i linien, tilldess
pendeln ånyo släppes lös.
Häfstången G G’ tjenar dessutom till att afbryta lokalledniugen från bat-
