•390

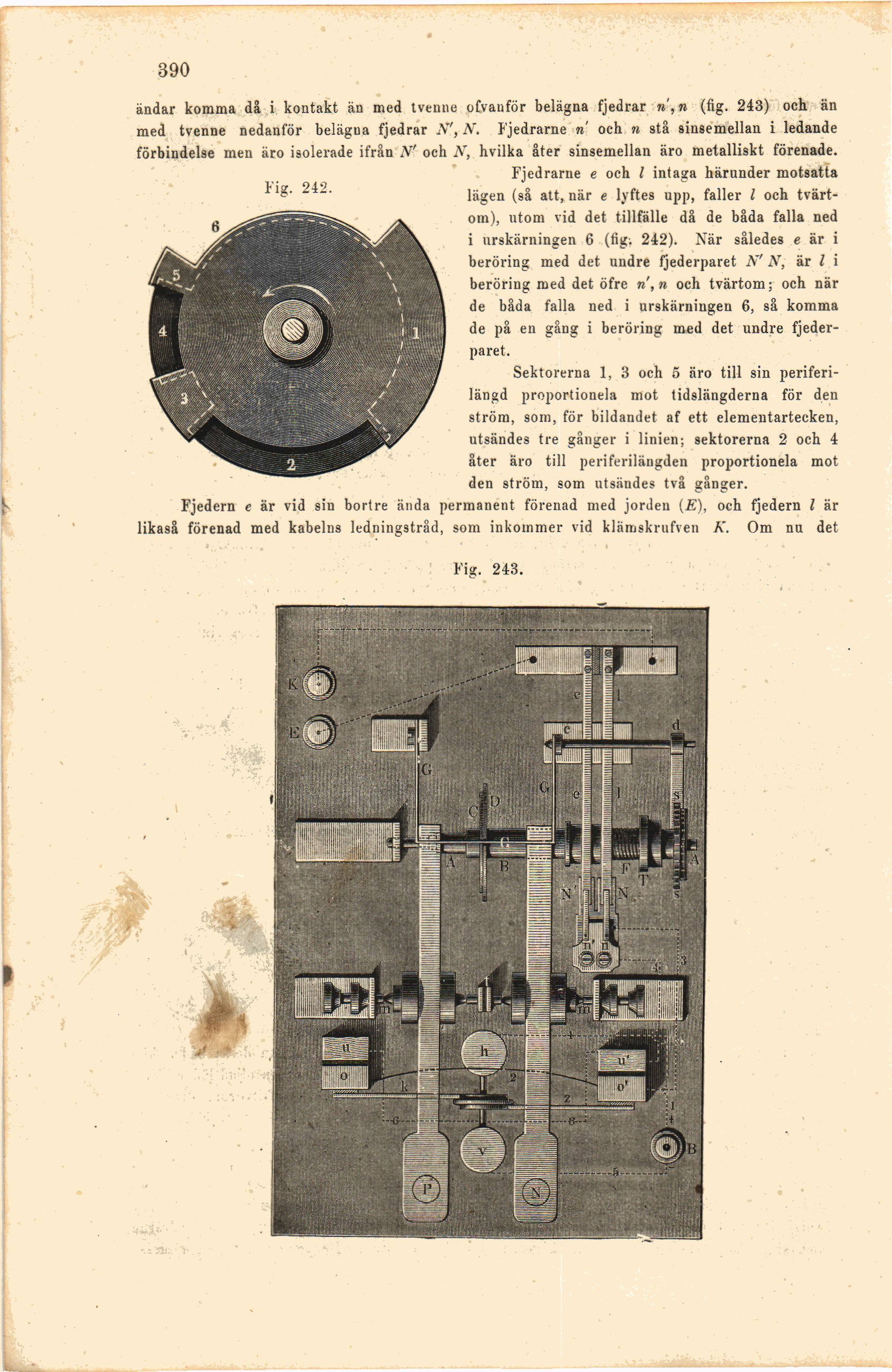

ändar komma då i kontakt än med tvenne ofvanför belägna fjedrar n, n (fig. 243) och än
med tvenne nedanför belägna fjedrar N’, N. Fjedrarne n och n stå sinsemellan i ledande
förbindelse men äro isolerade ifrån N’ och A", hvilka åter sinsemellan äro metalliskt förenade.
Fjedrarne e och l intaga härunder motsatta
lägen (så att, när e lyftes upp, faller l och
tvärtom), utom vid det tillfälle då de båda falla ned
i urskärningen 6 (fig. 242). När således e är i
beröring med det undre fjederparet A" Ar, är l i
beröring med det öfre n’,n och tvärtom; och när
de båda falla ned i urskärningen 6, så komma
de på en gång i beröring med det undre
fjederparet.
Sektorerna 1, 3 och 5 äro till sin
periferilängd proportionela mot tidslängderna för den
ström, som, för bildandet af ett elementartecken,
utsändes tre gånger i linien; sektorerna 2 och 4
åter äro till periferilängden proportionela mot
den ström, som utsändes två gånger.
Fjedern e är vid sin bortre ända permanent förenad med jorden (E), och fjedern l är
likaså förenad med kabelns ledningstråd, som inkommer vid klämskrufven A". Om nu det
Fig. 243.
t
