•397

strömmens olika styrka. Trådrullen b sträcker sig visserligen utomkring jernet
a men är dock ej vid detta fästad. Rullen kan alltså oscillera, fastän jernet
är stillastående. När ström ej går fram genom rullen, är denna underkastad
den rikt-kraft, som genom torsion fins i trådarne f /’, hvilken ajusteras vid h.
Nämnde trådar ingå ock i ledningen till och från rullen. Ett böjdt rör n (sifon)
af ytterst tunnt glas hvilar med sin ena ända i bläckkärlet m och befinner sig
med sin andra ända ytterst nära intill pappersrimsan 00, hvilken, såsom
vanligt, frammatas, under glasrörsspetsen, medelst urverk. Sifonen uppbäres af
axeln l, hvilken rullen b, som är förmedelst tråden k förbunden med sifonen,
sträfvar att vrida åt ena hållet, då deremot en under bläckkärlet synlig
spiral-fjeder, hvilken till sin spännkraft regleras medelst en i figuren likaledes synlig
skruf, sträfvar att vrida axeln åt det motsatta hållet. I synnerhet när
ifrågavarande instrument begagnas för långa kablar, behöfver det vara känsligt för

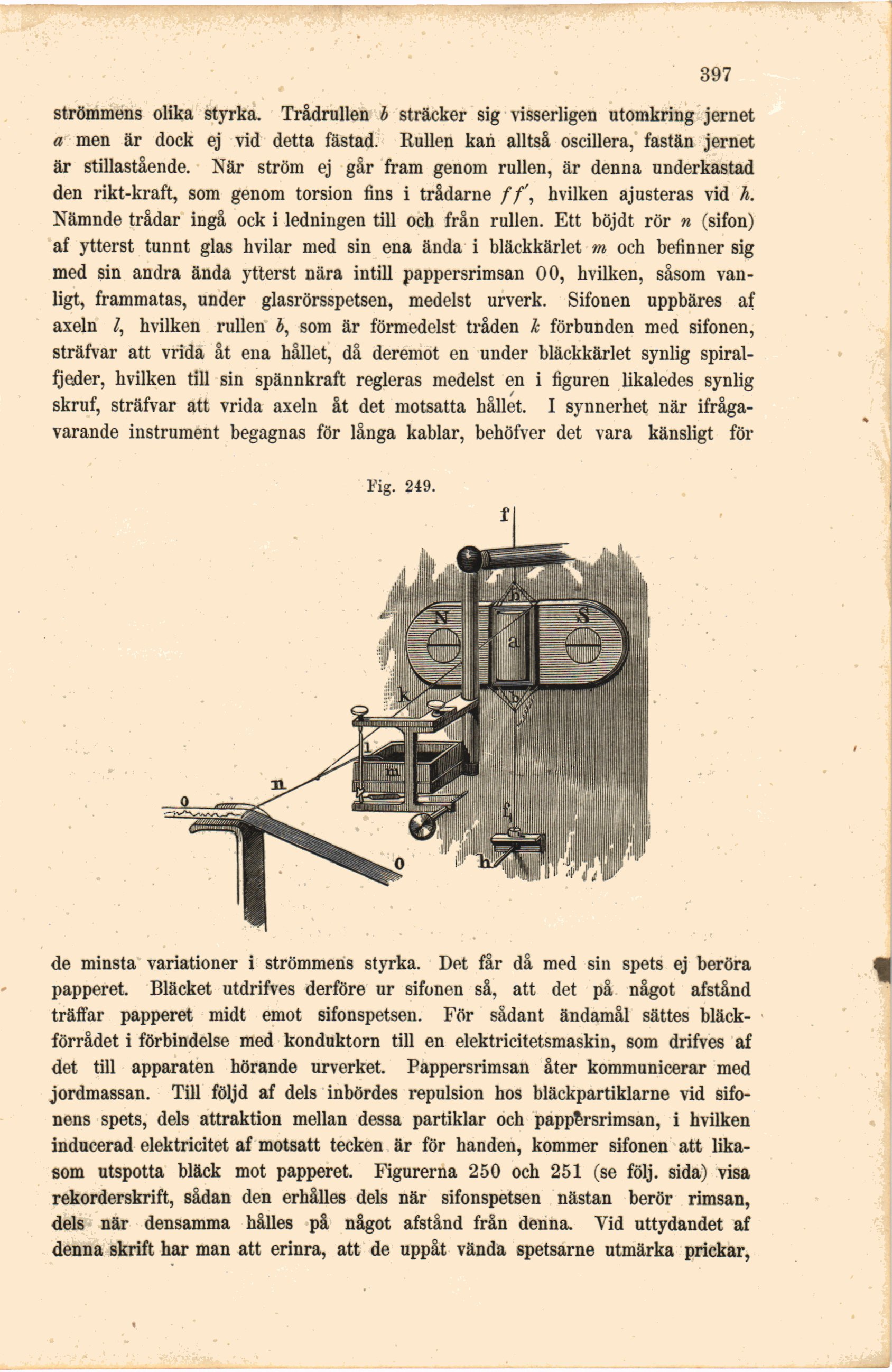

Fig. 249.

de minsta variationer i strömmens styrka. Det får då med sin spets ej beröra
papperet. Bläcket utdrifves derföre ur sifonen så, att det på något afstånd
träffar papperet midt emot sifonspetsen. För sådant ändamål sättes
bläckförrådet i förbindelse med konduktorn till en elektricitetsmaskin, som drifves af
det till apparaten hörande urverket. Pappersrimsan åter kommunicerar med
jordmassan. Till följd af dels inbördes repulsion hos bläckpartiklarne vid
sifonens spets, dels attraktion mellan dessa partiklar och pappersrimsan, i hvilken
inducerad elektricitet af motsatt tecken är för handen, kommer sifonen att
likasom utspotta bläck mot papperet. Figurerna 250 och 251 (se följ. sida) visa
rekorderskrift, sådan den erhålles dels när sifonspetsen nästan berör rimsan,
dels när densamma hålles på något afstånd från denna. Yid uttydandet af
denna skrift har man att erinra, att de uppåt vända spetsarne utmärka prickar,
