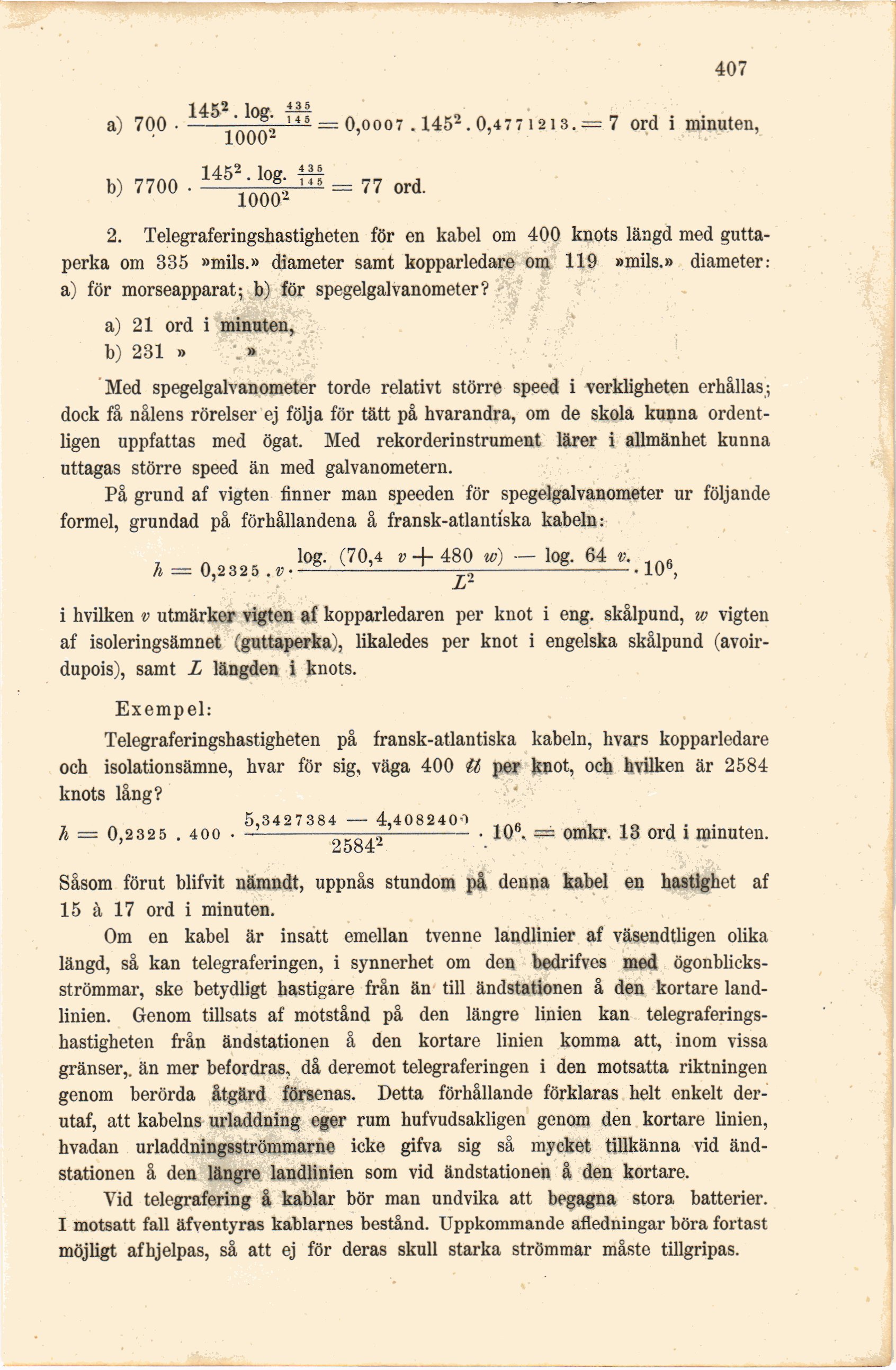

Full resolution (JPEG) - On this page / på denna sida - XVI. Kabeltelegrafering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
•407
1452 los —
a) 700 –loooà = 0;°QO" - 1452.0,4771213.= 7 ord i minuten,
1452 los —
b) 7700 ■ J.; = 77 ord.
2. Telegraferingshastigheten för en kabel om 400 knöts längd med
guttaperka om 335 »mils.» diameter samt kopparledare om 119 »mils.» diameter:
a) för morseapparat; b) för spegelgal vanometer?
a) 21 ord i minuten,
b) 231 » »
Med spegelgalvanometer torde relativt större speed i verkligheten erhållas;
dock få nålens rörelser ej följa för tätt på hvarandra, om de skola kunna
ordentligen uppfattas med ögat. Med rekorderinstrument lärer i allmänhet kunna
uttagas större speed än med galvanometern.
På grund af vigten finner man speeden för spegelgalvanometer ur följande
formel, grundad på förhållandena å fransk-atlantiska kabeln:
h = 0,2 32 5 . v • —(7°’4 ’ + 480 T)-lofr64^1(),
Ju
i hvilken v utmärker vigten af kopparledaren per knot i eng. skålpund, w vigten
af isoleringsämnet (guttaperka), likaledes per knot i engelska skålpund
(avoir-dupois), samt L längden i knöts.
Exempel:
Telegraferingshastigheten på fransk-atlantiska kabeln, hvars kopparledare
och isolationsämne, hvar för sig, väga 400 U per knot, och hvilken är 2584
knöts lång?
5,3427384 — 4,4082400 . , 1f) , . .
h — 0,2325 . 400 • —-’–• 10 . = omkr. 13 ord i minuten.
25842
Såsom förut blifvit nämndt, uppnås stundom på denna kabel en hastighet af
15 à 17 ord i minuten.
Om en kabel är insatt emellan tvenne landlinier af väsendtligen olika
längd, så kan telegraferingen, i synnerhet om den bedrifves med
ögonblicksströmmar, ske betydligt hastigare från än till ändstationen å den kortare
land-linien. Genom tillsats af motstånd på den längre linien kan
telegraferingshastigheten från ändstationen å den kortare linien komma att, inom vissa
gränser,, än mer befordras, då deremot telegraferingen i den motsatta riktningen
genom berörda åtgärd försenas. Detta förhållande förklaras helt enkelt
derutaf, att kabelns urladdning eger rum hufvudsakligen genom den kortare linien,
hvadan urladdningsströmmarne icke gifva sig så mycket tillkänna vid
ändstationen å den längre landlinien som vid ändstationen å den kortare.
Yid telegrafering å kablar bör man undvika att begagna stora batterier.
I motsatt fall äfventyras kablarnes bestånd. Uppkommande afledningar böra fortast
möjligt afhjelpas, så att ej för deras skull starka strömmar måste tillgripas.
