•418
vid ytterkontakten s utbytt tråden v mot tråden x, laddar man derefter
kondensatorn med de elementer (satta efter hvarandra), hvilkas elektromotoriska kraft
skall bestämmas, samt shuntar galvanometern för urladdningen så, att samma
utslag erhålles, som när normalelementet urladdades utan shunt. Den sökta
elektromotoriska kraften är då = !-—s X normalelementets elektromotor, kraft.
s
Häri betecknar g galvanometerns och s den använda shuntens motstånd. Vid
denna undersökning har proppen p varit insatt i kommutatorn Cm.

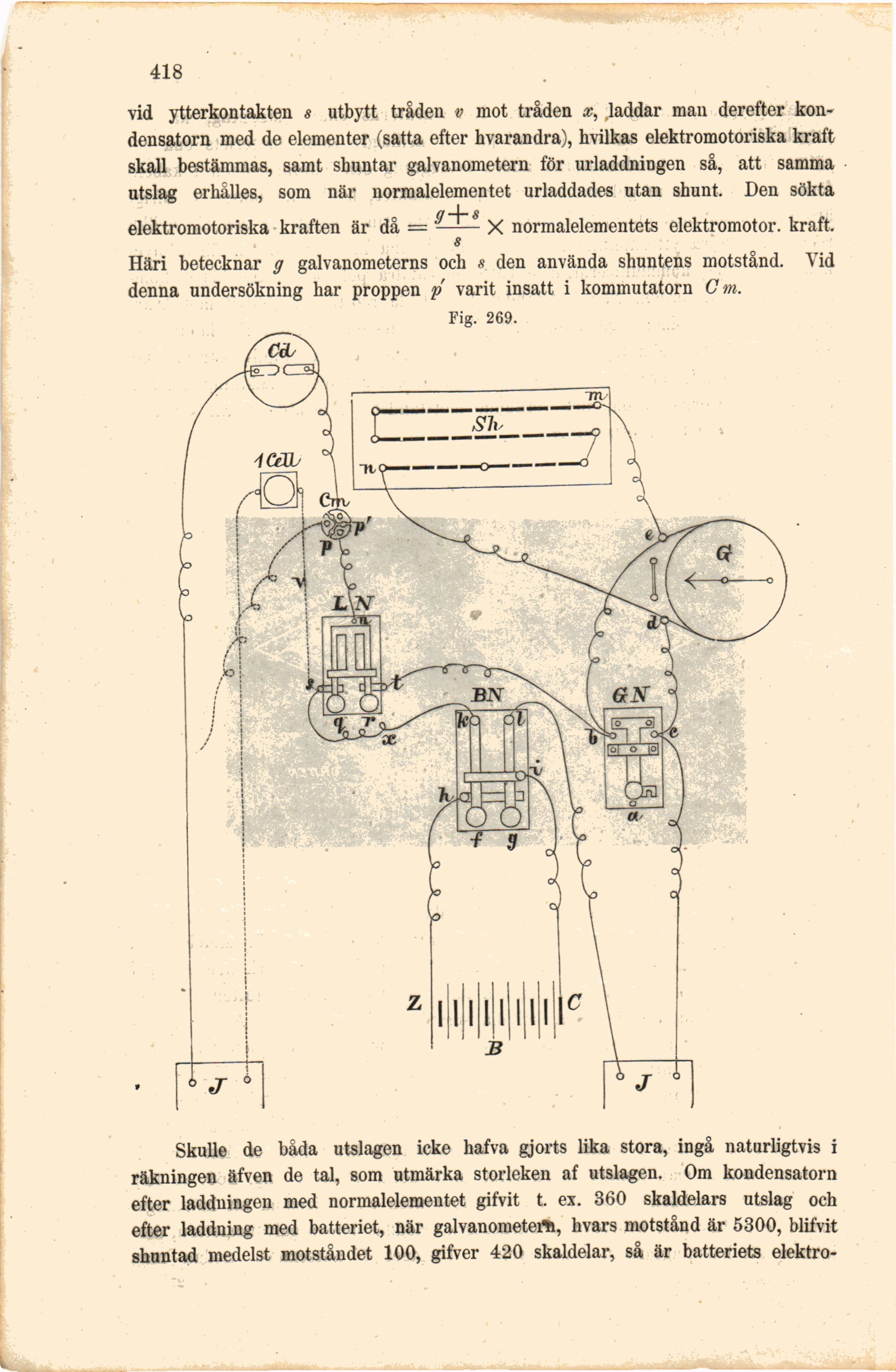

Fig. 269.
Skulle de båda utslagen icke hafva gjorts lika stora, ingå naturligtvis i
räkningen äfven de tal, som utmärka storleken af utslagen. Om kondensatorn
efter laddningen med normalelementet gifvit t. ex. 360 skaldelars utslag och
efter laddning med batteriet, när galvanometer*, hvars motstånd är 5300, blifvit
shuntad medelst motståndet 100, gifver 420 skaldelar, så är batteriets elektro-
