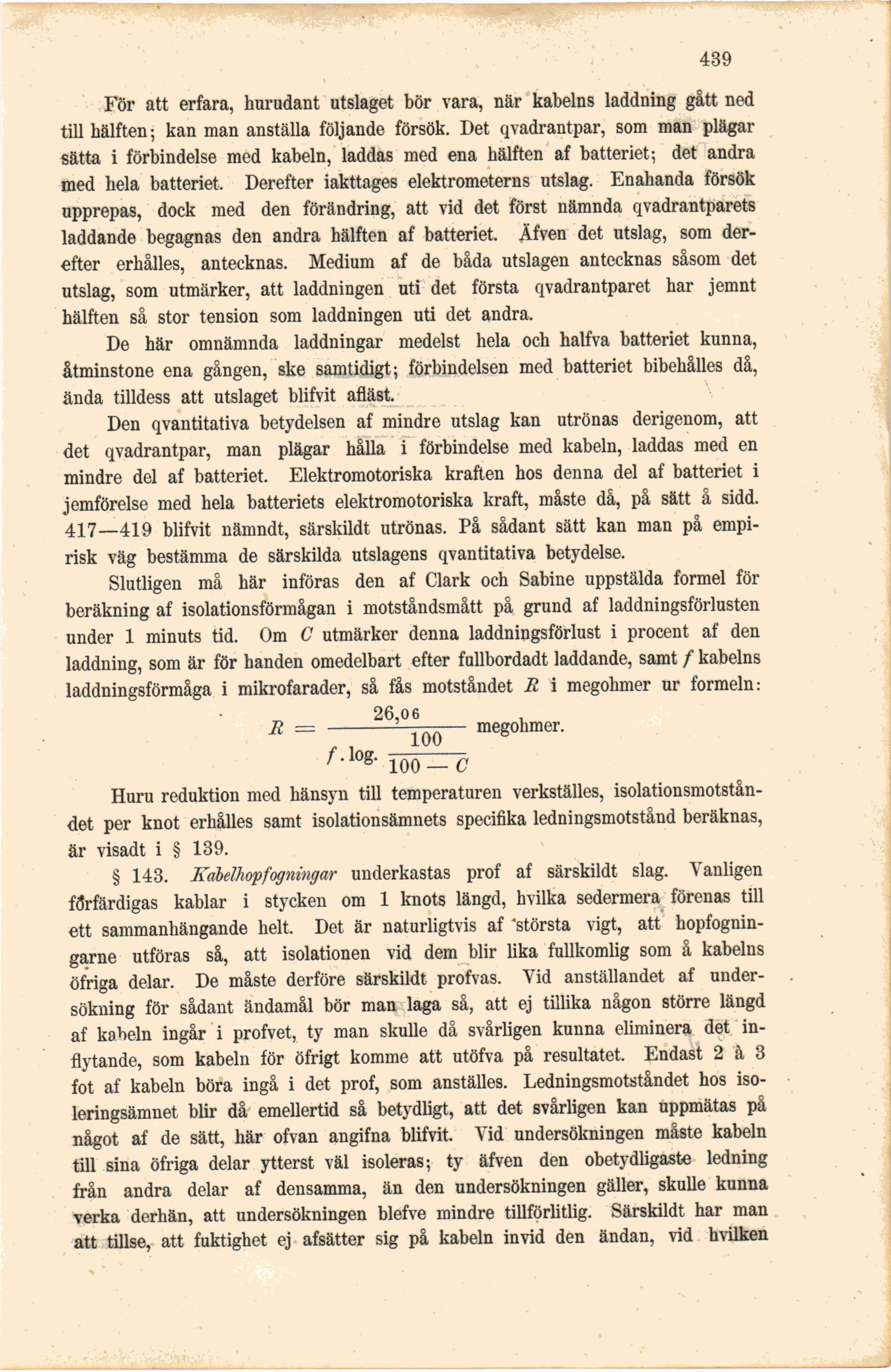

•439
För att erfara, hurudant utslaget bör vara, när kabelns laddning gått ned
till hälften; kan man anställa följande försök. Det qvadrantpar, som man plägar
sätta i förbindelse med kabeln, laddas med ena hälften af batteriet; det andra
med hela batteriet. Derefter iakttages elektrometerns utslag. Enahanda försök
upprepas, dock med den förändring, att vid det först nämnda qvadrantparets
laddande begagnas den andra hälften af batteriet. Äfven det utslag, som
derefter erhålles, antecknas. Medium af de båda utslagen antecknas såsom det
utslag, som utmärker, att laddningen uti det första qvadrantparet har jemnt
hälften så stor tension som laddningen uti det andra.
De här omnämnda laddningar medelst hela och halfva batteriet kunna,
åtminstone ena gången, ske samtidigt; förbindelsen med batteriet bibehålles då,
ända tilldess att utslaget blifvit afläst.
Den qvantitativa betydelsen af mindre utslag kan utrönas derigenom, att
det qvadrantpar, man plägar hålla i förbindelse med kabeln, laddas med en
mindre del af batteriet. Elektromotoriska kraften hos denna del af batteriet i
jemförelse med hela batteriets elektromotoriska kraft, måste då, på sätt å sidd.
417—419 blifvit nämndt, särskildt utrönas. På sådant sätt kan man på
empirisk väg bestämma de särskilda utslagens qvantitativa betydelse.
Slutligen må här införas den af Clark och Sabine uppstälda formel för
beräkning af isolationsförmågan i motståndsmått på grund af laddningsförlusten
under 1 minuts tid. Om C utmärker denna laddningsförlust i procent af den
laddning, som är för handen omedelbart efter fullbordadt laddande, samt f kabelns
laddningsförmåga i mikrofarader, så fås motståndet R i megohmer ur formeln:
26,06
R — -—~— megohmer.
Huru reduktion med hänsyn till temperaturen verkställes,
isolationsmotståndet per knot erhålles samt isolationsämnets specifika ledningsmotstånd beräknas,
är visadt i § 139.
§ 143. Kabelhopfogningar underkastas prof af särskildt slag. Vanligen
förfärdigas kablar i stycken om 1 knöts längd, hvilka sedermera förenas till
ett sammanhängande helt. Det är naturligtvis af "största vigt, att
hopfognin-garne utföras så, att isolationen vid dem blir lika fullkomlig som å kabelns
öfriga delar. De måste derföre särskildt pröfvas. Vid anställandet af
undersökning för sådant ändamål bör man laga så, att ej tillika någon större längd
af kabeln ingår i profvet, ty man skulle då svårligen kunna eliminera det
inflytande, som kabeln för öfrigt komme att utöfva på resultatet. Endast 2 à 3
fot af kabeln böra ingå i det prof, som anställes. Ledningsmotståndet hos
isoleringsämnet blir då emellertid så betydligt, att det svårligen kan uppmätas på
något af de sätt, här ofvan angifna blifvit. Vid undersökningen måste kabeln
till sina öfriga delar ytterst väl isoleras; ty äfven den obetydligaste ledning
från andra delar af densamma, än den undersökningen gäller, skulle kunna
verka derhän, att undersökningen blefve mindre tillförlitlig. Särskildt har man
att tillse, att fuktighet ej afsätter sig på kabeln invid den ändan, vid hvilken
