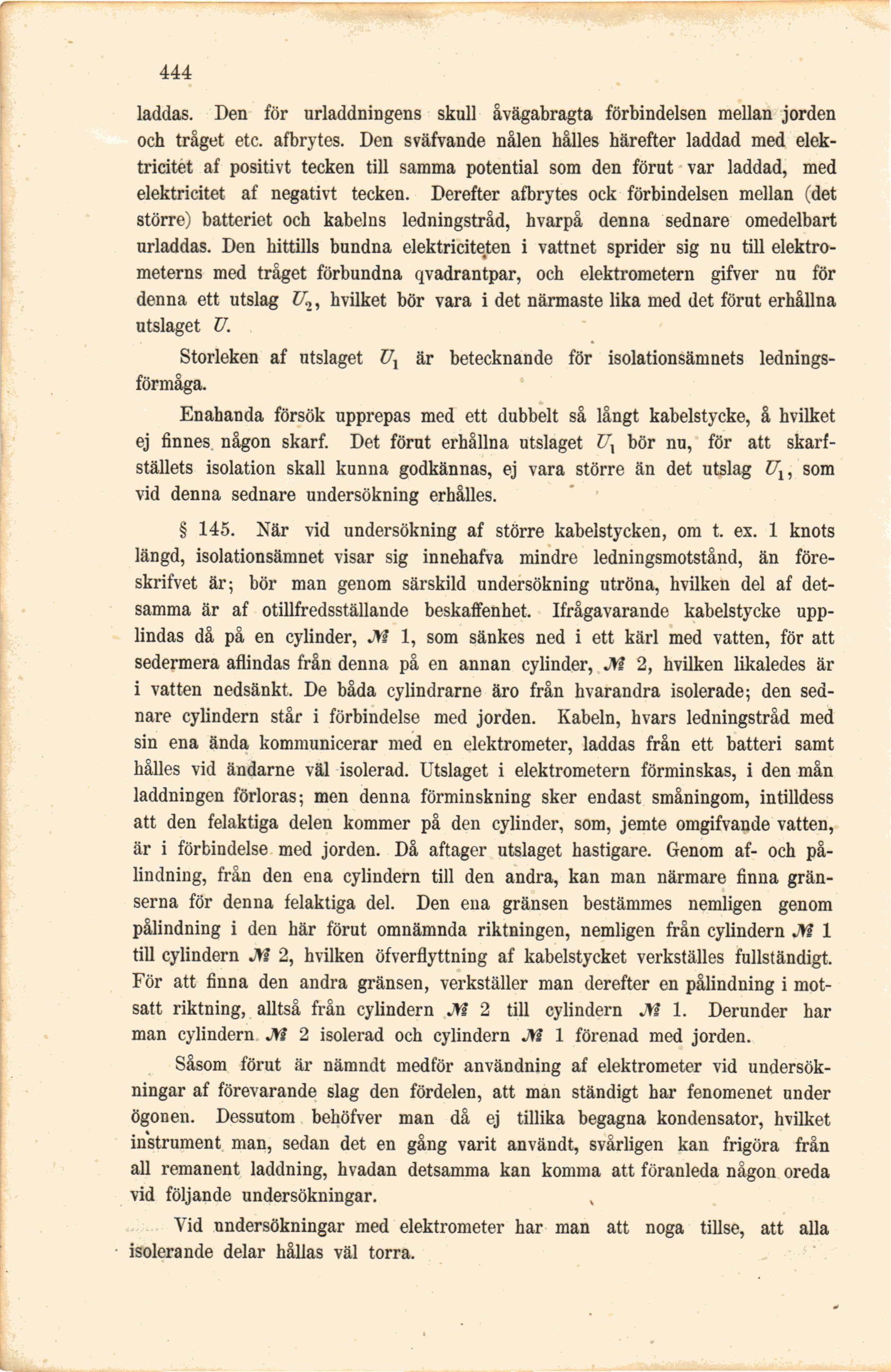

Full resolution (JPEG) - On this page / på denna sida - XVII. Kabelundersökningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
•444
laddas. Den för urladdningens skull åvägabragta förbindelsen mellan jorden
och tråget etc. afbrytes. Den sväfvande nålen hålles härefter laddad med
elektricitet af positivt tecken till samma potential som den förut var laddad, med
elektricitet af negativt tecken. Derefter afbrytes ock förbindelsen mellan (det
större) batteriet och kabelns ledningstråd, hvarpå denna sednare omedelbart
urladdas. Den hittills bundna elektriciteten i vattnet sprider sig nu till
elektrometerns med tråget förbundna qvadrantpar, och elektrometern gifver nu för
denna ett utslag <72, hvilket bör vara i det närmaste lika med det förut erhållna
utslaget TJ.
Storleken af utslaget TJX är betecknande för isolationsämnets
ledningsförmåga.
Enahanda försök upprepas med ett dubbelt så långt kabelstycke, å hvilket
ej finnes någon skärf. Det förut erhållna utslaget TJX bör nu, för att
skarf-ställets isolation skall kunna godkännas, ej vara större än det utslag Ux, som
vid denna sednare undersökning erhålles.
§ 145. När vid undersökning af större kabelstycken, om t. ex. 1 knöts
längd, isolationsämnet visar sig innehafva mindre ledningsmotstånd, än
före-skrifvet är; bör man genom särskild undersökning utröna, hvilken del af
detsamma är af otillfredsställande beskaffenhet. Ifrågavarande kabelstycke
upplindas då på en cylinder, Jrø 1, som sänkes ned i ett kärl med vatten, för att
sedermera aflindas från denna på en annan cylinder, JW 2, hvilken likaledes är
i vatten nedsänkt. De båda cylindrarne äro från hvarandra isolerade; den
sednare cylindern står i förbindelse med jorden. Kabeln, hvars ledningstråd med
sin ena ända kommunicerar med en elektrometer, laddas från ett batteri samt
hålles vid ändarne väl isolerad. Utslaget i elektrometern förminskas, i den mån
laddningen förloras; men denna förminskning sker endast småningom, intilldess
att den felaktiga delen kommer på den cylinder, som, jemte omgifvande vatten,
är i förbindelse med jorden. Då aftager utslaget hastigare. Genom af- och
på-lindning, från den ena cylindern till den andra, kan man närmare finna
gränserna för denna felaktiga del. Den ena gränsen bestämmes nemligen genom
pålindning i den här förut omnämnda riktningen, nemligen från cylindern M 1
till cylindern JM 2, hvilken öfverflyttning af kabelstycket verkställes fullständigt.
För att finna den andra gränsen, verkställer man derefter en pålindning i
motsatt riktning, alltså från cylindern JVi 2 till cylindern M 1. Derunder har
man cylindern M 2 isolerad och cylindern JH 1 förenad med jorden.
Såsom förut är nämndt medför användning af elektrometer vid
undersökningar af förevarande slag den fördelen, att man ständigt har fenomenet under
ögonen. Dessutom behöfver man då ej tillika begagna kondensator, hvilket
instrument man, sedan det en gång varit användt, svårligen kan frigöra från
ali remanent laddning, hvadan detsamma kan komma att föranleda någon oreda
vid följande undersökningar. ,
Vid undersökningar med elektrometer har man att noga tillse, att alla
isolerande delar hållas väl torra.
