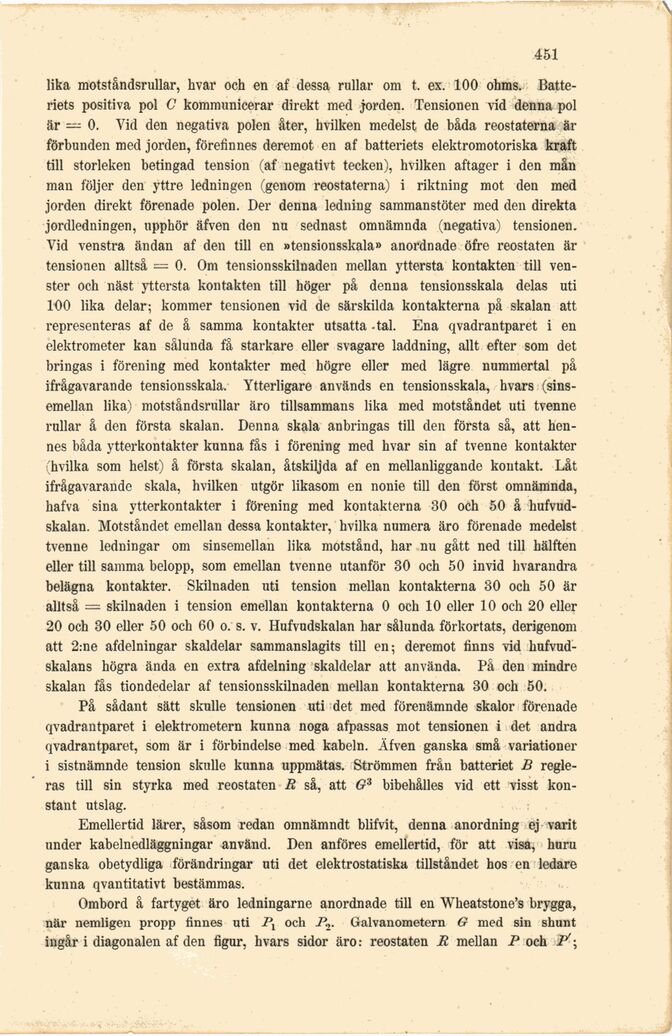

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

•451

lika motståndsrullar, hvar och en af dessa rullar om t. ex. 100 ohms.
Batteriets positiva pol C kommunicerar direkt med jorden. Tensionen vid denna pol
är = 0. Vid den negativa polen åter, hvilken medelst de båda reostaterna är
förbunden med jorden, förefinnes deremot en af batteriets elektromotoriska kraft
till storleken betingad tension (af negativt tecken), hvilken aftager i den mån
man följer den yttre ledningen (genom reostaterna) i riktning mot den med
jorden direkt förenade polen. Der denna ledning sammanstöter med den direkta
jordledningen, upphör äfven den nu sednast omnämnda (negativa) tensionen.
Vid venstra ändan af den till en »tensionsskala» anordnade öfre reostaten är
tensionen alltså = 0. Om tensionsskilnaden mellan yttersta kontakten till
venster och näst yttersta kontakten till höger på denna tensionsskala delas uti
100 lika delar; kommer tensionen vid de särskilda kontakterna på skalan att
representeras af de å samma kontakter utsatta - tal. Ena qvadrantparet i en
elektrometer kan sålunda få starkare eller svagare laddning, allt efter som det
bringas i förening med kontakter med högre eller med lägre nummertal på
ifrågavarande tensionsskala. Ytterligare används en tensionsskala, hvars
(sinsemellan lika) motståndsrullar äro tillsammans lika med motståndet uti tvenne
rullar å den första skalan. Denna skala anbringas till den första så, att
hennes båda ytterkontakter kunna fås i förening med hvar sin af tvenne kontakter
(hvilka som helst) å första skalan, åtskiljda af en mellanliggande kontakt. Låt
ifrågavarande skala, hvilken utgör likasom en nonie till den först omnämnda,
hafva sina ytterkontakter i förening med kontakterna 30 och 50 å
hufvud-skalan. Motståndet emellan dessa kontakter, hvilka numera äro förenade medelst
tvenne ledningar om sinsemellan lika motstånd, har nu gått ned till hälften
eller till samma belopp, som emellan tvenne utanför 30 och 50 invid hvarandra
belägna kontakter. Skilnaden uti tension mellan kontakterna 30 och 50 är
alltså = skilnaden i tension emellan kontakterna 0 och 10 eller 10 och 20 eller
20 och 30 eller 50 och 60 o. s. v. Hufvudskalan har sålunda förkortats, derigenom
att 2:ne afdelningar skaldelar sammanslagits till en; deremot finns vid
hufvud-skalans högra ända en extra afdelning skaldelar att använda. På den mindre
skalan fås tiondedelar af tensionsskilnaden mellan kontakterna 30 och 50.

På sådant sätt skulle tensionen uti det med förenämnde skalor förenade
qvadrantparet i elektrometern kunna noga afpassas mot tensionen i det andra
qvadrantparet, som är i förbindelse med kabeln. Äfven ganska små variationer
i sistnämnde tension skulle kunna uppmätas. Strömmen från batteriet B
regleras till sin styrka med reostaten R så, att Gz bibehålles vid ett visst
konstant utslag.

Emellertid lärer, såsom redan omnämndt blifvit, denna anordning ej varit
under kabelnedläggningar använd. Den anföres emellertid, för att visa, huru
ganska obetydliga förändringar uti det elektrostatiska tillståndet hos en ledare
kunna qvantitativt bestämmas.

Ombord å fartyget äro ledningarne anordnade till en Wheatstone^ brygga,
när nemligen propp finnes uti och 1\. Galvanometern G med sin shunt
ingår i diagonalen af den figur, hvars sidor äro: reostaten R mellan P och -Z7;
