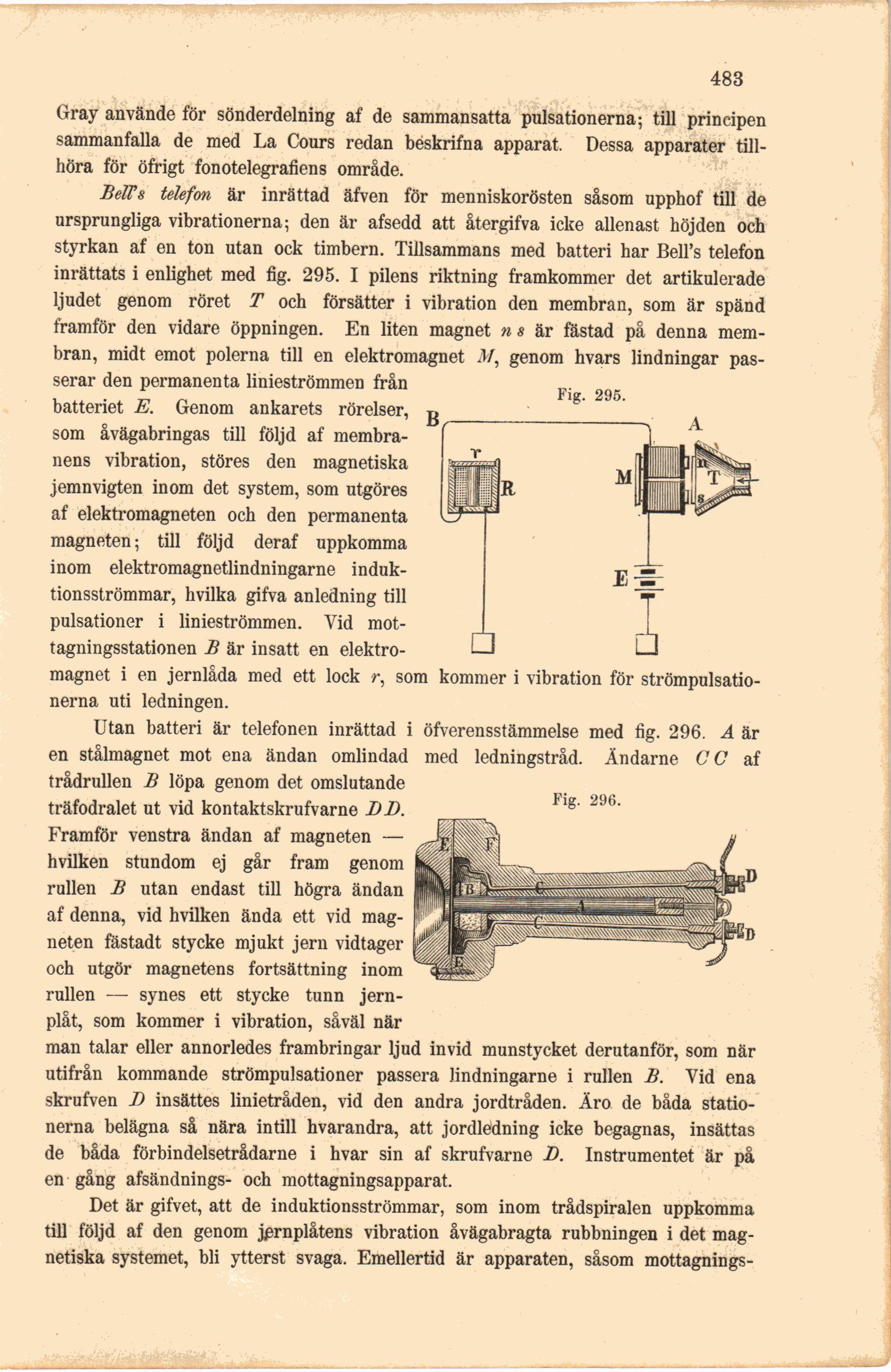

Gray använde för sönderdelning af de sammansatta pulsationerna; till principen
sammanfalla de med La Cours redan beskrifna apparat. Dessa apparater
tillhöra för öfrigt fonotelegrafiens område.

Fig. 295.

Bell’s telefon är inrättad äfven för menniskorösten såsom upphof till de
ursprungliga vibrationerna; den är afsedd att återgifva icke allenast höjden och
styrkan af en ton utan ock timbern. Tillsammans med batteri har Bell’s telefon
inrättats i enlighet med fig. 295. I pilens riktning framkommer det artikulerade
ljudet genom röret T och försätter i vibration den membran, som är spänd
framför den vidare öppningen. En liten magnet n s är fästad på denna
membran, midt emot polerna till en elektromagnet M, genom hvars lindningar
passerar den permanenta linieströmmen från
batteriet E. Genom ankarets rörelser,
som åvägabringas till följd af
membranens vibration, störes den magnetiska
jemnvigten inom det system, som utgöres
af elektromagneten och den permanenta
magneten; till följd deraf uppkomma
inom elektromagnetlindningarne
induktionsströmmar, hvilka gifva anledning till
pulsationer i linieströmmen. Vid
mottagningsstationen B är insatt en
elektromagnet i en jernlåda med ett lock r, som kommer i vibration för
strömpulsationerna uti ledningen.

Fig. 296.

Utan batteri är telefonen inrättad i öfverensstämmelse med fig. 296. A är
en stålmagnet mot ena ändan omlindad med ledningstråd. Ändarne C C af
trådrullen B löpa genom det omslutande
träfodralet ut vid kontaktskrufvarne D D.
Framför venstra ändan af magneten —
hvilken stundom ej går fram genom
rullen B utan endast till högra ändan
af denna, vid hvilken ända ett vid
magneten fästadt stycke mjukt jern vidtager
och utgör magnetens fortsättning inom
rullen — synes ett stycke tunn
jernplåt, som kommer i vibration, såväl när
man talar eller annorledes frambringar ljud invid munstycket derutanför, som när
utifrån kommande strömpulsationer passera lindningarne i rullen B. Vid ena
skrufven D insättes linietråden, vid den andra jordtråden. Äro de båda
stationerna belägna så nära intill hvarandra, att jordledning icke begagnas, insättas
de båda förbindelsetrådarne i hvar sin af skrufvarne D. Instrumentet är på
en gång afsändnings- och mottagningsapparat.

Det är gifvet, att de induktionsströmmar, som inom trådspiralen uppkomma
till följd af den genom järnplåtens vibration åvägabragta rubbningen i det
magnetiska systemet, bli ytterst svaga. Emellertid är apparaten, såsom
