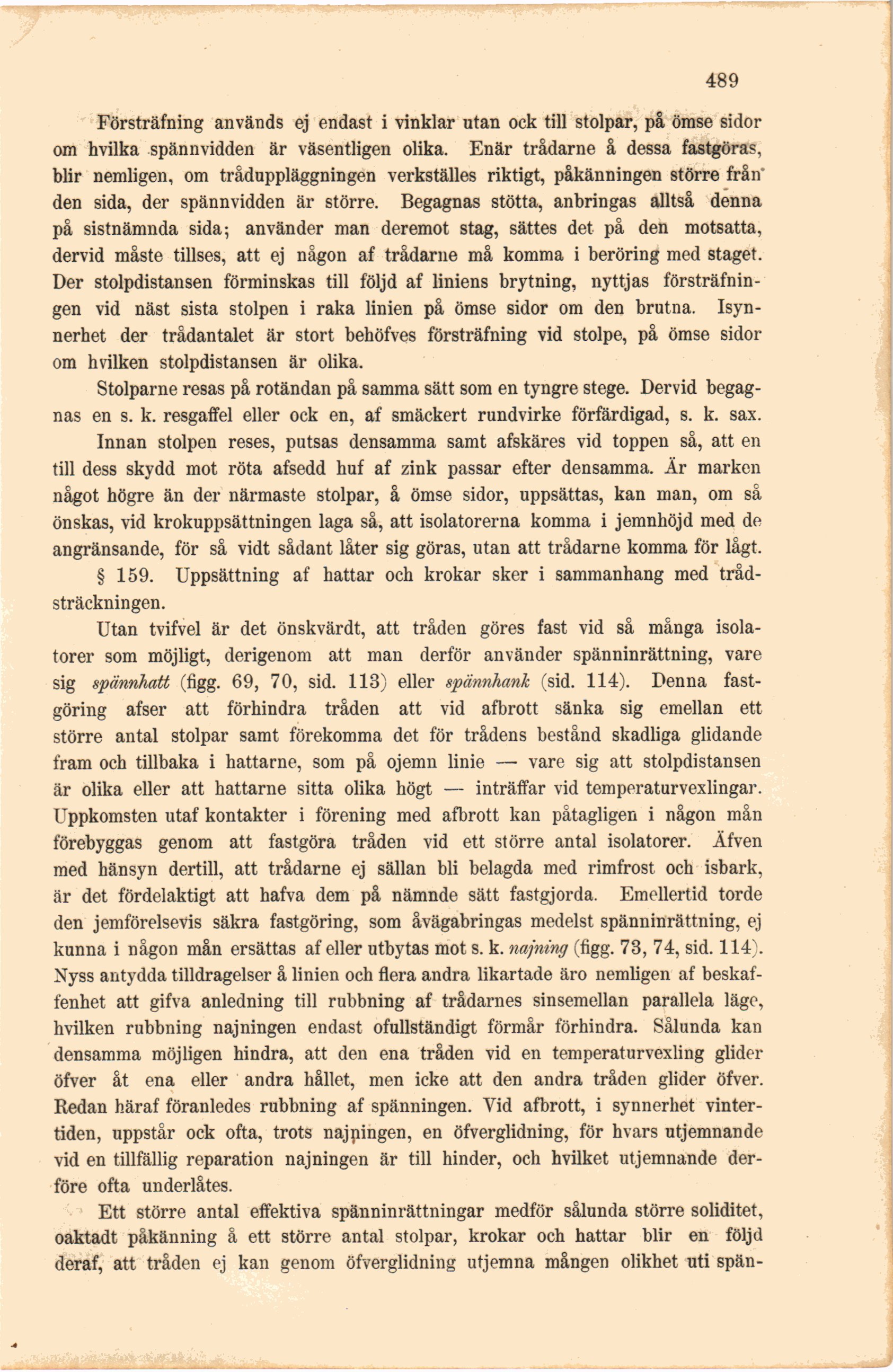

Full resolution (JPEG) - On this page / på denna sida - XIX. Liniebyggnad; kabelnedläggning; kabelreparation
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
•489
Försträfning används ej endast i vinklar utan ock till stolpar, på ömse sidor
om hvilka spännvidden är väsentligen olika. Enär trådarne å dessa fastgöras,
blir nemligen, om tråduppläggningen verkställes riktigt, påkänningen större från"
den sida, der spännvidden är större. Begagnas stötta, anbringas alltså denna
på sistnämnda sida; använder man deremot stag, sättes det på den motsatta,
dervid måste tillses, att ej någon af trådarne må komma i beröring med staget.
Der stolpdistansen förminskas till följd af liniens brytning, nyttjas
försträfnin-gen vid näst sista stolpen i raka linien på ömse sidor om den brutna.
Isynnerhet der trådantalet är stort behöfves försträfning vid stolpe, på ömse sidor
om hvilken stolpdistansen är olika.
Stolparne resas på rotändan på samma sätt som en tyngre stege. Dervid
begagnas en s. k. resgaffel eller ock en, af smäckert rundvirke förfärdigad, s. k. sax.
Innan stolpen reses, putsas densamma samt afskäres vid toppen så, att en
till dess skydd mot röta afsedd huf af zink passar efter densamma. Är marken
något högre än der närmaste stolpar, å ömse sidor, uppsättas, kan man, om så
önskas, vid krokuppsättningen laga så, att isolatorerna komma i jemnhöjd med de
angränsande, för så vidt sådant låter sig göras, utan att trådarne komma för lågt.
§ 159. Uppsättning af hattar och krokar sker i sammanhang med
trådsträckningen.
Utan tvifvel är det önskvärdt, att tråden göres fast vid så många
isolatorer som möjligt, derigenom att man derför använder spänninrättning, vare
sig spännhatt (figg. 69, 70, sid. 113) eller spännhanlc (sid. 114). Denna
fast-göring afser att förhindra tråden att vid afbrott sänka sig emellan ett
större antal stolpar samt förekomma det för trådens bestånd skadliga glidande
fram och tillbaka i hattarne, som på ojemn linie — vare sig att stolpdistansen
är olika eller att hattarne sitta olika högt — inträffar vid temperaturvexlingar.
Uppkomsten utaf kontakter i förening med afbrott kan påtagligen i någon mån
förebyggas genom att fastgöra tråden vid ett större antal isolatorer. Äfven
med hänsyn dertill, att trådarne ej sällan bli belagda med rimfrost och isbark,
är det fördelaktigt att hafva dem på nämnde sätt fastgjorda. Emellertid torde
den jemförelsevis säkra fastgöring, som åvägabringas medelst spänninrättning, ej
kunna i någon mån ersättas af eller utbytas mot s. k. najning (figg. 73, 74, sid. 114).
Nyss antydda tilldragelser å linien och flera andra likartade äro nemligen af
beskaffenhet att gifva anledning till rubbning af trådarnes sinsemellan parallela läge,
hvilken rubbning najningen endast ofullständigt förmår förhindra. Sålunda kan
densamma möjligen hindra, att den ena tråden vid en temperaturvexling glider
öfver åt ena eller andra hållet, men icke att den andra tråden glider öfver.
Redan häraf föranledes rubbning af spänningen. Vid afbrott, i synnerhet
vintertiden, uppstår ock ofta, trots najpingen, en öfverglidning, för hvars utjemnande
vid en tillfällig reparation najningen är till hinder, och hvilket utjemnande
derföre ofta underlåtes.
Ett större antal effektiva spänninrättningar medför sålunda större soliditet,
oaktadt påkänning å ett större antal stolpar, krokar och hattar blir en följd
deraf, att tråden ej kan genom öfverglidning utjemna mången olikhet uti spän-
