•512
7. Uti en lösning af 1 del kopparvitriol i 5 delar vatten bör den
för-zinkade tråden kunna hållas nedlagd 7 gånger — hvarje gång under 1 minuts
tid — innan en röd utfällning på densamma uppkommer. Utan att
zinköfver-draget lossnar eller spricker sönder, bör 5 millimeters tråd kunna upplindas 5
gånger, 4,3 millimeters 6 gånger och 2,5 samt 2 millimeters 8 gånger
spiralformigt omkring en lika tjock tråd om 15 centimeters längd.
8. Tråden måste utefter hela sin längd vara fullkomligt cirkelrund samt
af en och samma diameter, på sin höjd varierande ’/io millimeter åt ena eller
andra hållet. Lättast torde tråddiametern undersökas medelst en trådmätare

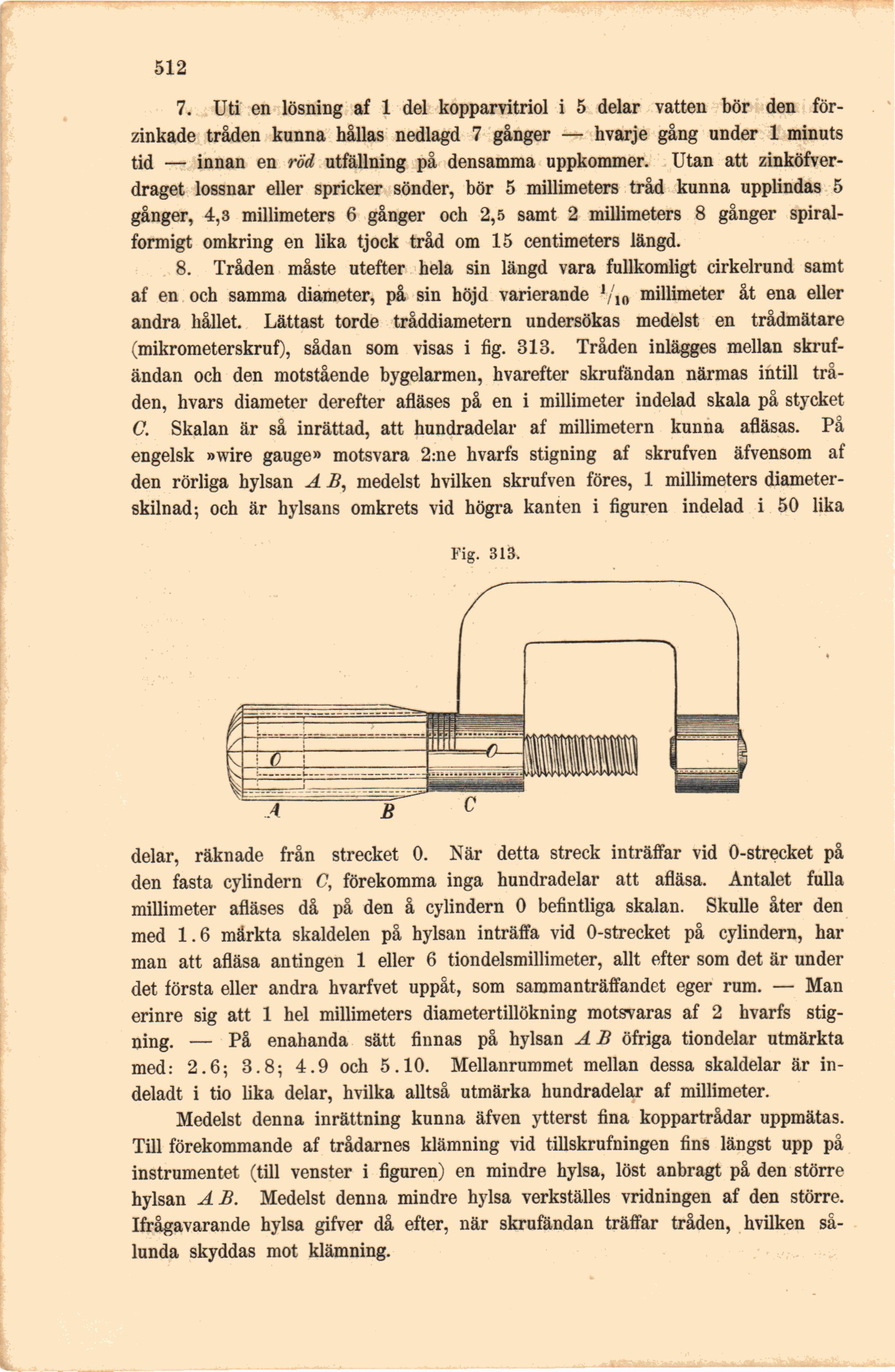

(mikrometerskruf), sådan som visas i fig. 313. Tråden inlägges mellan
skruf-ändan och den motstående bygelarmen, hvarefter skrufändan närmas intill
tråden, hvars diameter derefter afläses på en i millimeter indelad skala på stycket
C. Skalan är så inrättad, att hundradelar af millimetern kunna afläsas. På
engelsk »wire gauge» motsvara 2:ne hvarfs stigning af skrufven äfvensom af
den rörliga hylsan A B, medelst hvilken skrufven föres, 1 millimeters diameter
-skilnad; och är hylsans omkrets vid högra kanten i figuren indelad i 50 lika
Fig. 313.
delar, räknade från strecket 0. När detta streck inträffar vid O-strecket på
den fasta cylindern C, förekomma inga hundradelar att afläsa. Antalet fulla
millimeter afläses då på den å cylindern 0 befintliga skalan. Skulle åter den
med 1.6 märkta skaldelen på hylsan inträffa vid O-strecket på cylindern, har
man att afläsa antingen 1 eller 6 tiondelsmillimeter, allt efter som det är under
det första eller andra hvarfvet uppåt, som sammanträffandet eger rum. — Man
erinre sig att 1 hel millimeters diametertillökning motsvaras af 2 hvarfs
stigning. — På enahanda sätt finnas på hylsan A B öfriga tiondelar utmärkta
med: 2.6; 3.8; 4.9 och 5.10. Mellanrummet mellan dessa skaldelar är
indeladt i tio lika delar, hvilka alltså utmärka hundradelar af millimeter.
Medelst denna inrättning kunna äfven ytterst fina koppartrådar uppmätas.
Till förekommande af trådarnes klämning vid tillskrufningen fins längst upp på
instrumentet (till venster i figuren) en mindre hylsa, löst anbragt på den större
hylsan AB. Medelst denna mindre hylsa verkställes vridningen af den större.
Ifrågavarande hylsa gifver då efter, när skrufändan träffar tråden, hvilken
sålunda skyddas mot klämning.
