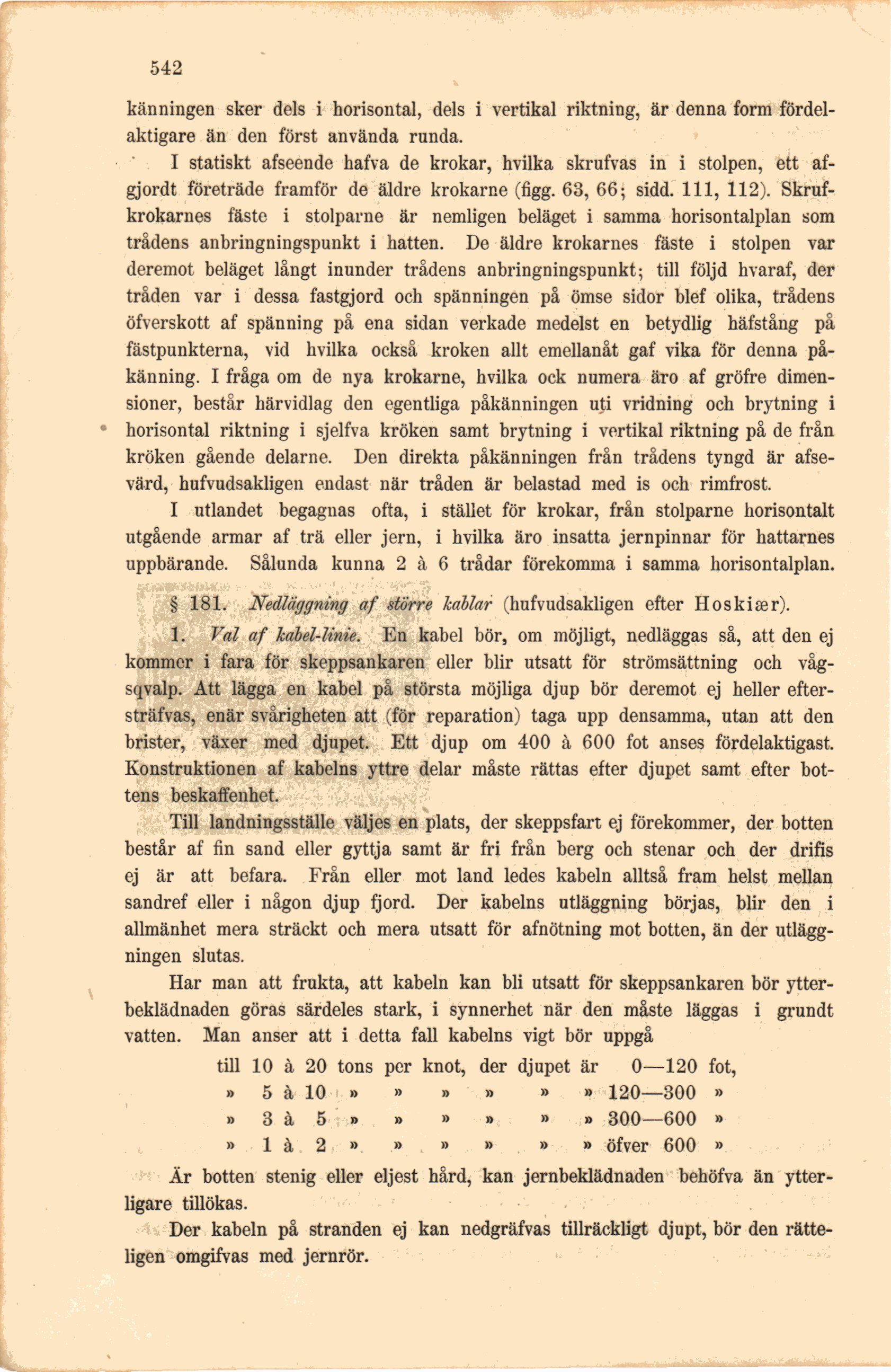

•542
känningen sker dels i horisontal, dels i vertikal riktning, är denna form
fördelaktigare än den först använda runda.
I statiskt afseende hafva de krokar, hvilka skrufvas in i stolpen, ett
afgjordt företräde framför de äldre krokarne (figg. 63, 66; sidd. 111, 112).
Skruf-krokarnes fäste i stolparne är nemligen beläget i samma horisontalplan som
trådens anbringningspunkt i hatten. De äldre krokarnes fäste i stolpen var
deremot beläget långt inunder trådens anbringningspunkt; till följd hvaraf, der
tråden var i dessa fastgjord och spänningen på ömse sidor blef olika, trådens
öfverskott af spänning på ena sidan verkade medelst en betydlig hafstång på
fästpunkterna, vid hvilka också kroken allt emellanåt gaf vika för denna
påkänning. I fråga om de nya krokarne, hvilka ock numera äro af gröfre
dimensioner, består härvidlag den egentliga påkänningen uti vridning och brytning i
horisontal riktning i sjelfva kröken samt brytning i vertikal riktning på de från
kröken gående delarne. Den direkta påkänningen från trådens tyngd är
afsevärd, hufvudsakligen endast när tråden är belastad med is och rimfrost.
I utlandet begagnas ofta, i stället för krokar, från stolparne horisontalt
utgående armar af trä eller jern, i hvilka äro insatta jernpinnar för hattarnes
uppbärande. Sålunda kunna 2 à 6 trådar förekomma i samma horisontalplan.
rnmeWM» Jf-v^v?}»-*^» . . .. _
§ 181. Nedläggning af större kablar (hufvudsakligen efter Hoskiær).
1. Val af kabel-linie. En kabel bör, om möjligt, nedläggas så, att den ej
kommer i fara för skeppsankaren eller blir utsatt för strömsättning och
våg-sqvalp. Att lägga en kabel på största möjliga djup bör deremot ej heller
efter-sträfvas, enär svårigheten att (för reparation) taga upp densamma, utan att den
brister, växer med djupet. Ett djup om 400 à 600 fot anses fördelaktigast.
Konstruktionen af kabelns yttre delar måste rättas efter djupet samt efter
bottens beskaffenhet.
Till landningsställe väljes en plats, der skeppsfart ej förekommer, der botten
består af fin sand eller gyttja samt är fri från berg och stenar och der drifis
ej är att befara. Från eller mot land ledes kabeln alltså fram helst mellan
sandref eller i någon djup fjord. Der kabelns utläggning börjas, blir den i
allmänhet mera sträckt och mera utsatt för afnötning mot botten, än der
utläggningen slutas.
Har man att frukta, att kabeln kan bli utsatt för skeppsankaren bör
ytter-beklädnaden göras särdeles stark, i synnerhet när den måste läggas i grundt
vatten. Man anser att i detta fall kabelns vigt bör uppgå
till 10 à 20 tons per knot, der djupet är 0—120 fot,
» 5 à 10 » » » » » » 120—300 »
» 3 à 5 » » » » » » 300—600 »
» 1 à 2 » » » » » » öfver 600 »
Är botten stenig eller eljest hård, kan jernbeklädnaden behöfva än
ytterligare tillökas.
Der kabeln på stranden ej kan nedgräfvas tillräckligt djupt, bör den
rätteligen omgifvas med jernrör.
