•553
utlöpande, måste derföre antingen fartygsfarten ökas, eller ock kabeln skarpare
bromsas. Utläggningsvinkelns storlek vid den för handen varande farten
angifver, huruvida kabeln utlöper lagom fort eller ej. Visar sig denna vinkel vara
för liten, eftersläppas bromsinrättningarne; i motsatt fall tilldragas de. Allt för
stor fartygsfart bör emellertid undvikas, med hänsyn dertill att man emellanåt
kan behöfva stadna fartyget. Dynamometern utvisar emellertid kabelns
spänning i utlöpningspunkten; och på grund af denna spänning kan man uppskatta
vattendjupet.
Huru man, när fartyget hålles vid jemn fart, kan, der hafsbotten är ojemn,

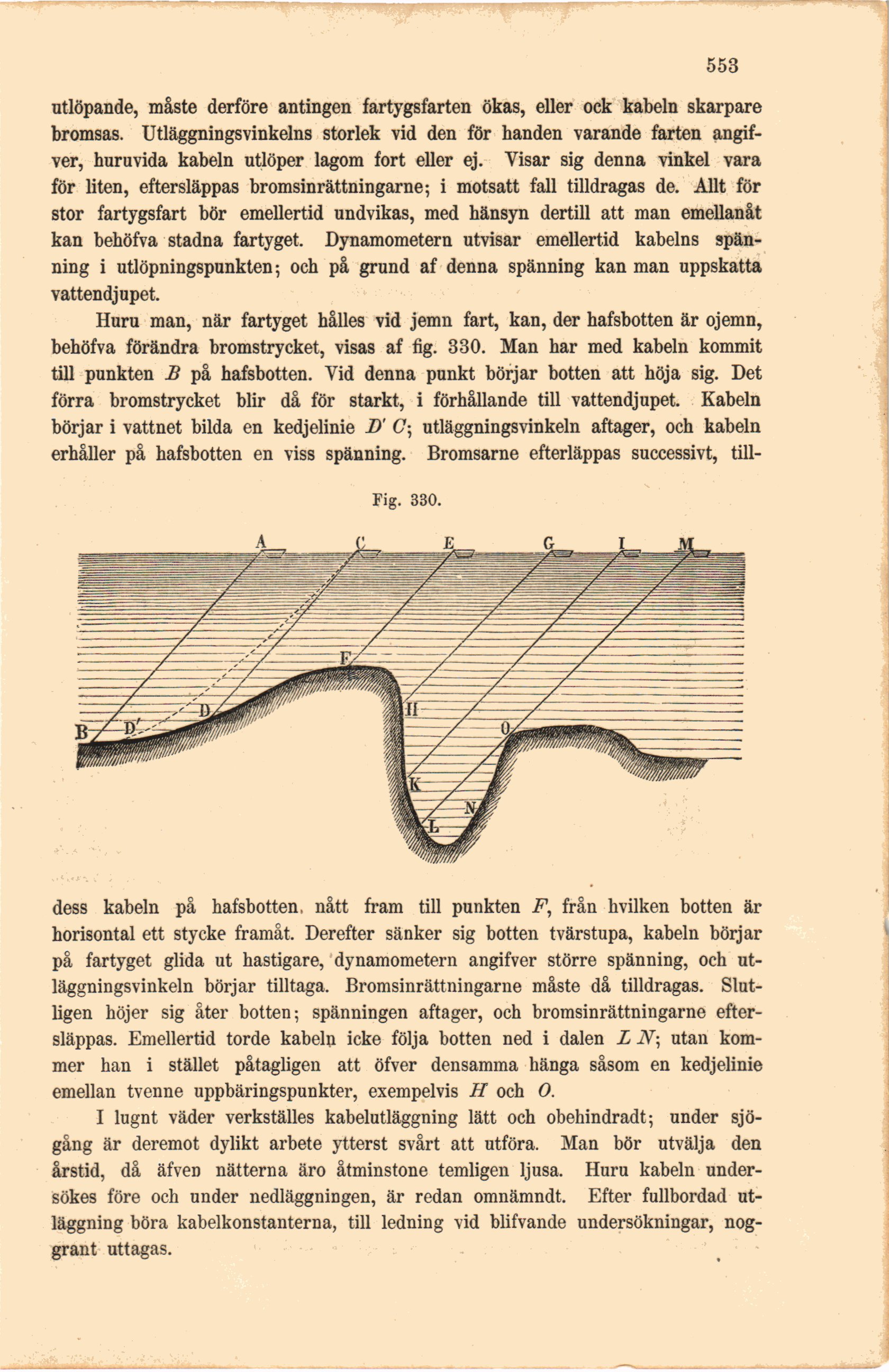

behöfva förändra bromstrycket, visas af fig. 330. Man har med kabeln kommit
till punkten B på hafsbotten. Vid denna punkt börjar botten att höja sig. Det
förra bromstrycket blir då för starkt, i förhållande till vattendjupet. Kabeln
börjar i vattnet bilda en kedjelinie B’ C; utläggningsvinkeln aftager, och kabeln
erhåller på hafsbotten en viss spänning. Bromsarne efterläppas successivt, till-
Fig. 330.
dess kabeln på hafsbotten, nått fram till punkten F, från hvilken botten är
horisontal ett stycke framåt. Derefter sänker sig botten tvärstupa, kabeln börjar
på fartyget glida ut hastigare, dynamometern angifver större spänning, och
utläggningsvinkeln börjar tilltaga. Bromsinrättningarne måste då tilldragas.
Slutligen höjer sig åter botten; spänningen aftager, och bromsinrättningarne
eftersläppas. Emellertid torde kabeln icke följa botten ned i dalen L N\ utan
kommer han i stället påtagligen att öfver densamma hänga såsom en kedjelinie
emellan tvenne uppbäringspunkter, exempelvis H och O.
I lugnt väder verkställes kabelutläggning lätt och obehindradt; under
sjögång är deremot dylikt arbete ytterst svårt att utföra. Man bör utvälja den
årstid, då äfven nätterna äro åtminstone temligen ljusa. Huru kabeln
undersökes före och under nedläggningen, är redan omnämndt. Efter fullbordad
utläggning böra kabelkonstanterna, till ledning vid blifvande undersökningar,
noggrant uttagas.
