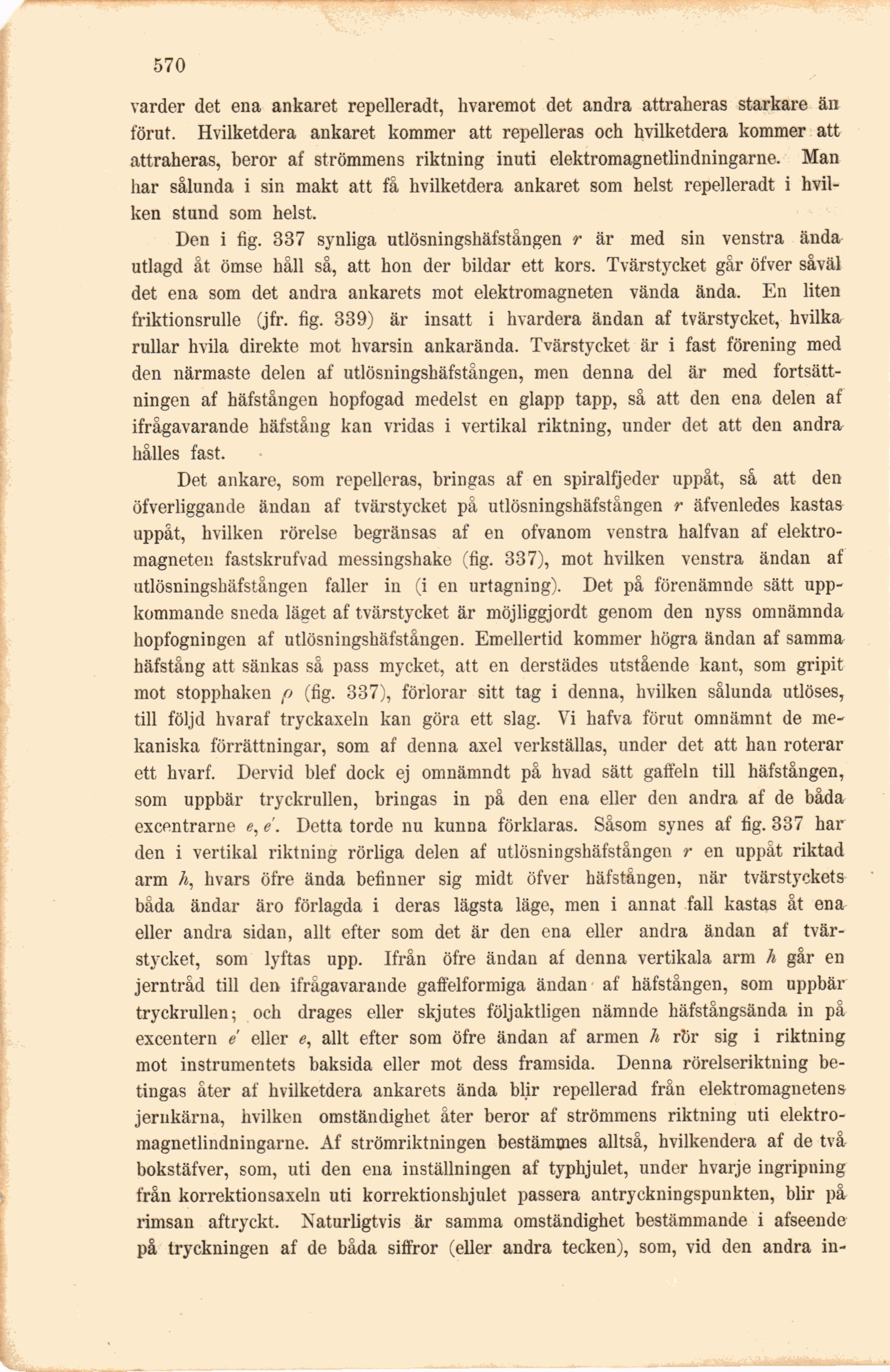

•570
varder det ena ankaret repelleradt, hvaremot det andra attraheras starkare än
förut. Hvilketdera ankaret kommer att repelleras och hvilketdera kommer att
attraheras, beror af strömmens riktning inuti elektromagnetlindningarne. Man
har sålunda i sin makt att få hvilketdera ankaret som helst repelleradt i
hvilken stund som helst.
Den i fig. 337 synliga utlösningshäfstången r är med sin venstra ända
utlagd åt ömse håll så, att hon der bildar ett kors. Tvärstycket går öfver såväl
det ena som det andra ankarets mot elektromagneten vända ända. En liten
friktionsrulle (jfr. fig. 339) är insatt i hvardera ändan af tvärstycket, hvilka
rullar hvila direkte mot hvarsin ankarända. Tvärstycket är i fast förening med
den närmaste delen af utlösningshäfstången, men denna del är med
fortsättningen af häfstången hopfogad medelst en glapp tapp, så att den ena delen af
ifrågavarande häfstång kan vridas i vertikal riktning, under det att den andra
hålles fast.
Det ankare, som repelleras, bringas af en spiralfjeder uppåt, så att den
öfverliggande ändan af tvärstycket på utlösningshäfstången r äfvenledes kastas
uppåt, hvilken rörelse begränsas af en ofvanom venstra halfvan af
elektromagneten fastskrufvad messingshako (fig. 337), mot hvilken venstra ändan af
utlösningshäfstången faller in (i en urtagning). Det på förenämnde sätt
uppkommande sneda läget af tvärstycket är möjliggjordt genom den nyss omnämnda
hopfogningen af utlösningshäfstången. Emellertid kommer högra ändan af samma
häfstång att sänkas så pass mycket, att en derstädes utstående kant, som gripit
mot stopphaken p (fig. 337), förlorar sitt tag i denna, hvilken sålunda utlöses,
till följd hvaraf tryckaxeln kan göra ett slag. Vi hafva förut omnämnt de
mekaniska förrättningar, som af denna axel verkställas, under det att han roterar
ett hvarf. Dervid blef dock ej omnämndt på hvad sätt gaffeln till häfstången,
som uppbär tryckrullen, bringas in på den ena eller den andra af de båda
excentrarne «, e. Detta torde nu kunna förklaras. Såsom synes af fig. 337 har
den i vertikal riktning rörliga delen af utlösningshäfstången r en uppåt riktad
arm k, hvars öfre ända befinner sig midt öfver häfstången, när tvärstyckets
båda ändar äro förlagda i deras lägsta läge, men i annat fall kastas åt ena
eller andra sidan, allt efter som det är den ena eller andra ändan af
tvär-stycket, som lyftas upp. Ifrån öfre ändan af denna vertikala arm h går en
jerntråd till den ifrågavarande gaffelformiga ändan af häfstången, som uppbär
tryckrullen; och drages eller skjutes följaktligen nämnde häfstångsända in på
excentern e eller e, allt efter som öfre ändan af armen h rör sig i riktning
mot instrumentets baksida eller mot dess framsida. Denna rörelseriktning
betingas åter af hvilketdera ankarets ända blir repellerad från elektromagnetens
jernkärna, hvilken omständighet åter beror af strömmens riktning uti
elektromagnetlindningarne. Af strömriktningen bestämmes alltså, hvilkendera af de två
bokstäfver, som, uti den ena inställningen af typhjulet, under hvarje ingripning
från korrektionsaxeln uti korrektionshjulet passera antryckningspunkten, blir på
rimsan aftryckt. Naturligtvis är samma omständighet bestämmande i afseende
på tryckningen af de båda siffror (eller andra tecken), som, vid den andra in-
