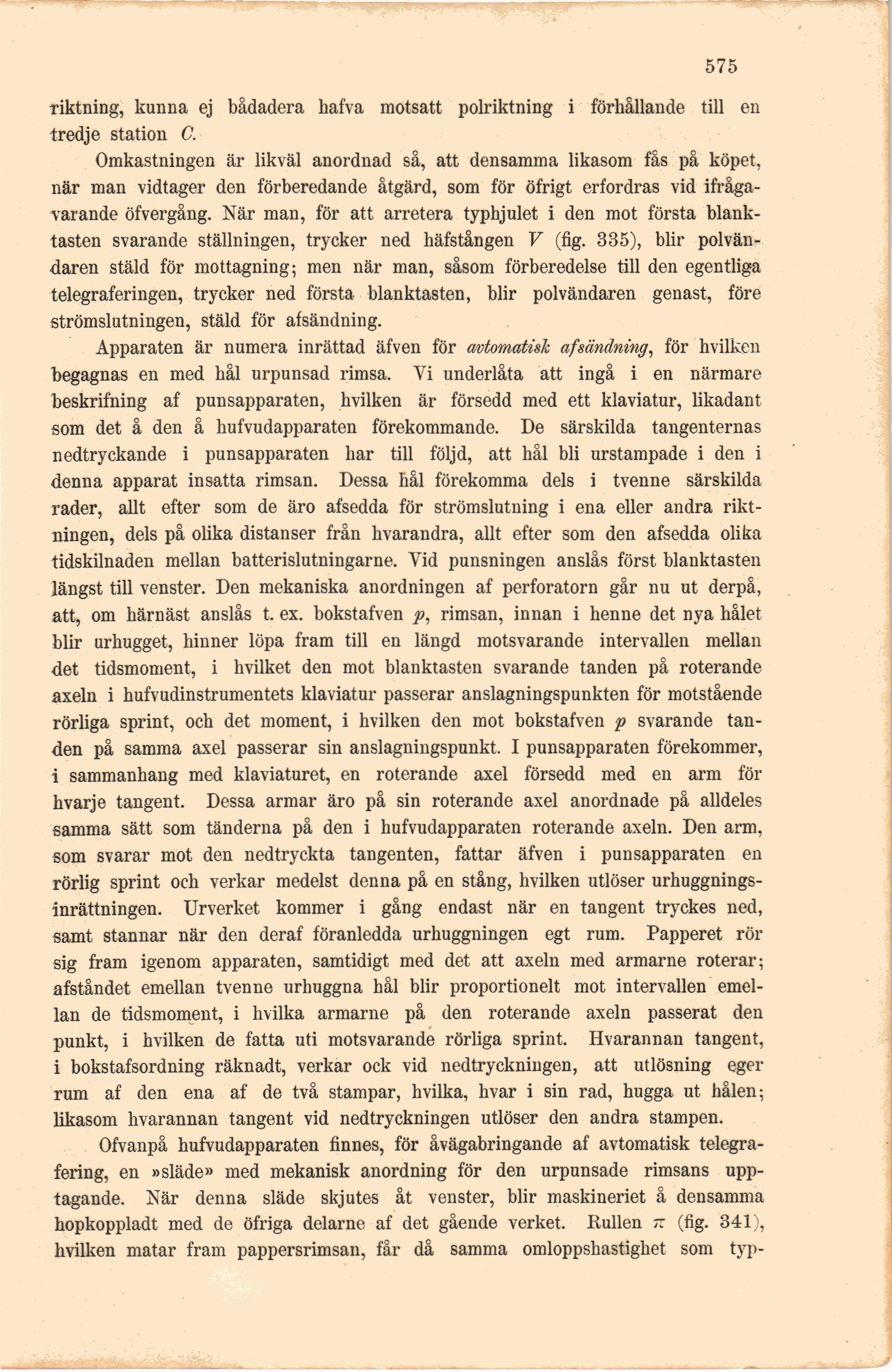

•575
riktning, kunna ej bådadera hafva motsatt polriktning i förhållande till en
tredje station C.
Omkastningen är likväl anordnad Sä, ätt densamma likasom fås på köpet,
när man vidtager den förberedande åtgärd, som för öfrigt erfordras vid
ifrågavarande öfvergång. När man, för att arretera typhjulet i den mot första
blanktasten svarande ställningen, trycker ned häfstången V (fig. 335), blir
polvän-daren stäld för mottagning; men när man, såsom förberedelse till den egentliga
telegraferingen, trycker ned första blanktasten, blir polvändaren genast, före
strömslutningen, stäld för afsändning.
Apparaten är numera inrättad äfven för avtomatnk afsändning, för hvilken
begagnas en med hål urpunsad rimsa. Vi underlåta att ingå i en närmare
beskrifning af punsapparaten, hvilken är försedd med ett klaviatur, likadant
som det å den å hufvudapparaten förekommande. De särskilda tangenternas
nedtryckande i punsapparaten har till följd, att hål bli urstampade i den i
denna apparat insatta rimsan. Dessa hål förekomma dels i tvenne särskilda
rader, allt efter som de äro afsedda för strömslutning i ena eller andra
riktningen, dels på olika distanser från hvarandra, allt efter som den afsedda olika
tidskilnaden mellan batterislutningarne. Vid punsningen anslås först blanktasten
längst till venster. Den mekaniska anordningen af perforatorn går nu ut derpå,
att, om härnäst anslås t. ex. bokstafven p, rimsan, innan i henne det nya hålet
blir urhugget, hinner löpa fram till en längd motsvarande intervallen mellan
det tidsmoment, i hvilket den mot blanktasten svarande tanden på roterande
axeln i hufvudinstrumentets klaviatur passerar anslagningspunkten för motstående
rörliga sprint, och det moment, i hvilken den mot bokstafven p svarande
tanden på samma axel passerar sin anslagningspunkt. I punsapparaten förekommer,
i sammanhang med klaviaturet, en roterande axel försedd med en arm för
hvarje tangent. Dessa armar äro på sin roterande axel anordnade på alldeles
samma sätt som tänderna på den i hufvudapparaten roterande axeln. Den arm,
som svarar mot den nedtryckta tangenten, fattar äfven i punsapparaten en
rörlig sprint och verkar medelst denna på en stång, hvilken utlöser
urhuggnings-inrättningen. Urverket kommer i gång endast när en tangent tryckes ned,
samt stannar när den deraf föranledda urhuggningen egt rum. Papperet rör
sig fram igenom apparaten, samtidigt med det att axeln med armarne roterar;
afståndet emellan tvenne urhuggna hål blir proportionelt mot intervallen
emellan de tidsmoment, i hvilka armarne på den roterande axeln passerat den
punkt, i hvilken de fatta uti motsvarande rörliga sprint. Hvarannan tangent,
i bokstafsordning räknadt, verkar ock vid nedteckningen, att utlösning eger
rum af den ena af de två stampar, hvilka, hvar i sin rad, hugga ut hålen;
likasom hvarannan tangent vid nedtryckningen utlöser den andra stampen.
Ofvanpå hufvudapparaten finnes, för åvägabringande af avtomatisk
telegrafering, en »släde» med mekanisk anordning för den urpunsade rimsans
upptagande. När denna släde skjutes åt venster, blir maskineriet å densamma
hopkoppladt med de öfriga delarne af det gående verket. Rullen ~ (fig. 341),
hvilken matar fram pappersrimsan, får då samma omloppshastighet som typ-
