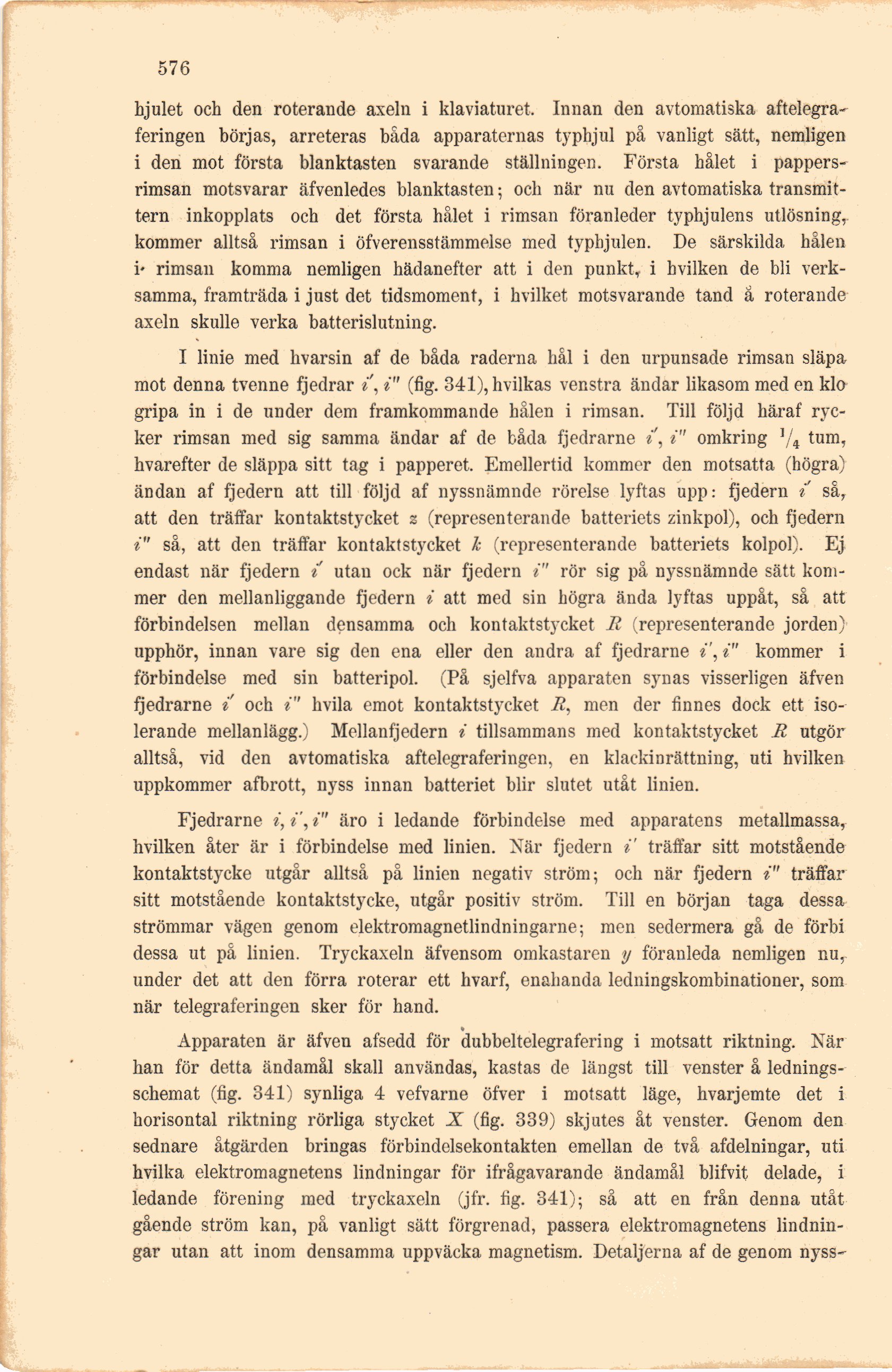

•576
hjulet och den roterande axeln i klaviaturet, Innan den avtomatiska
aftelegra-teringen hörjas, arreteras båda apparaternas typhjul på vanligt sätt, nemligen
i den mot första blanktasten svarande ställningen. Första hålet i
pappersrimsan motsvarar äfvenledes blanktasten; och när nu den avtomatiska
transmittera inkopplats och det första hålet i rimsan föranleder typhjulens utlösning,,
kommer alltså rimsan i öfverensstämmelse med typbjulen. De särskilda hålen
i* rimsan komma nemligen hädanefter att, i den punkt, i hvilken de bli
verksamma, framträda i just det tidsmoment, i hvilket motsvarande tand å roterande
axeln skulle verka batterislutning.
I linie med hvarsin af de båda raderna hål i den urpunsade rimsan släpa
mot denna tvenne fjedrar i’, i" (fig. 341), hvilkas venstra ändar likasom med en klo
gripa in i de under dem framkommande hålen i rimsan. Till följd häraf
rycker rimsan med sig samma ändar af de båda fjedrarne i, i" omkring J/4 tum,
hvarefter de släppa sitt tag i papperet. Emellertid kommer den motsatta (högra)
ändan af fjedern att till följd af nyssnämnde rörelse lyftas upp: fjedern i så,
att den träfar kontaktstycket z (representerande batteriets zinkpol), och fjedern
1 Sä, ätt den träffar kontaktstycket Jc (representerande batteriets kolpol). Ej
endast när fjedern i utan ock när fjedern i" rör sig på nyssnämnde sätt
kommer den mellanliggande fjedern i att med sin högra ända lyftas uppåt, så att
förbindelsen mellan densamma och kontaktstycket R (representerande jorden)
upphör, innan vare sig den ena eller den andra af fjedrarne i’, i" kommer i
förbindelse med sin batteripol. (På sjelfva apparaten synas visserligen äfven
fjedrarne t och i" hvila emot kontaktstycket R, men der finnes dock ett
isolerande mellanlägg.) Mellanfjedern i tillsammans med kontaktstycket R utgör
alltså, vid den avtomatiska aftelegraferingen, en klackinrättning, uti hvilken
uppkommer afbrott, nyss innan batteriet blir slutet utåt linien.
Fjedrarne i, i\i" äro i ledande förbindelse med apparatens metallmassa,
hvilken åter är i förbindelse med linien. När fjedern i’ träffar sitt motstående
kontaktstycke utgår alltså på linien negativ ström; och när fjedern i" träffar
sitt motstående kontaktstycke, utgår positiv ström. Till en början taga dessa
strömmar vägen genom elektromagnetlindningarne; men sedermera gå de förbi
dessa ut på linien. Tryckaxeln äfvensom omkastaren y föranleda nemligen nu,
under det att den förra roterar ett hvarf, enahanda ledningskombinationer, som
när telegraferingen sker för hand.
Apparaten är äfven afsedd för dubbeltelegrafering i motsatt riktning. När
han för detta ändamål skall användas, kastas de längst till venster å
ledningsschemat (fig. 341) synliga 4 vefvarne öfver i motsatt läge, hvarjemte det i
horisontal riktning rörliga stycket X (fig. 339) skjutes åt venster. Genom den
sednare åtgärden bringas förbindelsekontakten emellan de två afdelningar, uti
hvilka elektromagnetens lindningar för ifrågavarande ändamål blifvit delade, i
ledande förening med tryckaxeln (jfr. fig. 341); så att en från denna utåt
gående ström kan, på vanligt sätt förgrenad, passera elektromagnetens
lindningar utan att inom densamma uppväcka magnetism. Detaljerna af de genom nyss-
