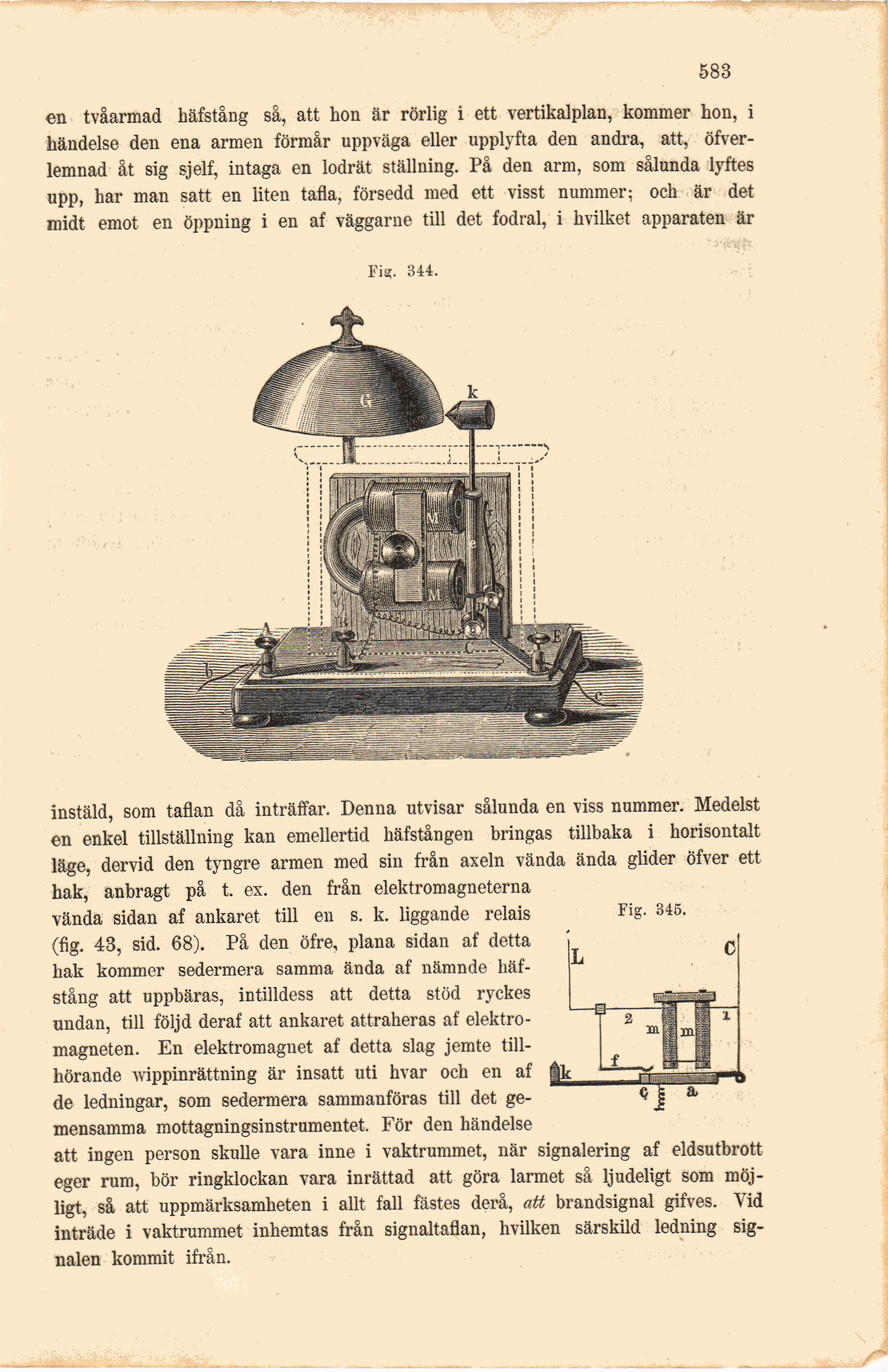

en tvåarmad häfstång så, att hon är rörlig i ett vertikalplan, kommer hon, i
händelse den ena armen förmår uppväga eller upplyfta den andra, att,
öfverlemnad åt sig sjelf, intaga en lodrät ställning. På den arm, som sålunda lyftes
upp, har man satt en liten tafla, försedd med ett visst nummer; och är det
midt emot en öppning i en af väggarne till det fodral, i hvilket apparaten är
Fig. 344.
Fig. 345.
instäld, som taflan då inträffar. Denna utvisar sålunda en viss nummer. Medelst
en enkel tillställning kan emellertid häfstången bringas tillbaka i horisontalt
läge, dervid den tyngre armen med sin från axeln vända ända glider öfver ett
hak, anbragt på t. ex. den från elektromagneterna
vända sidan af ankaret till en s. k. liggande relais
(fig. 43, sid. 68). På den öfre, plana sidan af detta
hak kommer sedermera samma ända af nämnde
häfstång att uppbäras, intilldess att detta stöd ryckes
undan, till följd deraf att ankaret attraheras af
elektromagneten. En elektromagnet af detta slag jemte
tillhörande uippinrättning är insatt uti hvar och en af
de ledningar, som sedermera sammanföras till det
gemensamma mottagningsinstrumentet. För den händelse
att ingen person skulle vara inne i vaktrummet, när signalering af eldsutbrott
eger rum, bör ringklockan vara inrättad att göra larmet så ljudeligt som
möjligt, så att uppmärksamheten i allt fall fästes derå, att brandsignal gifves. Vid
inträde i vaktrummet inhemtas från signaltaflan, hvilken särskild ledning
signalen kommit ifrån.
