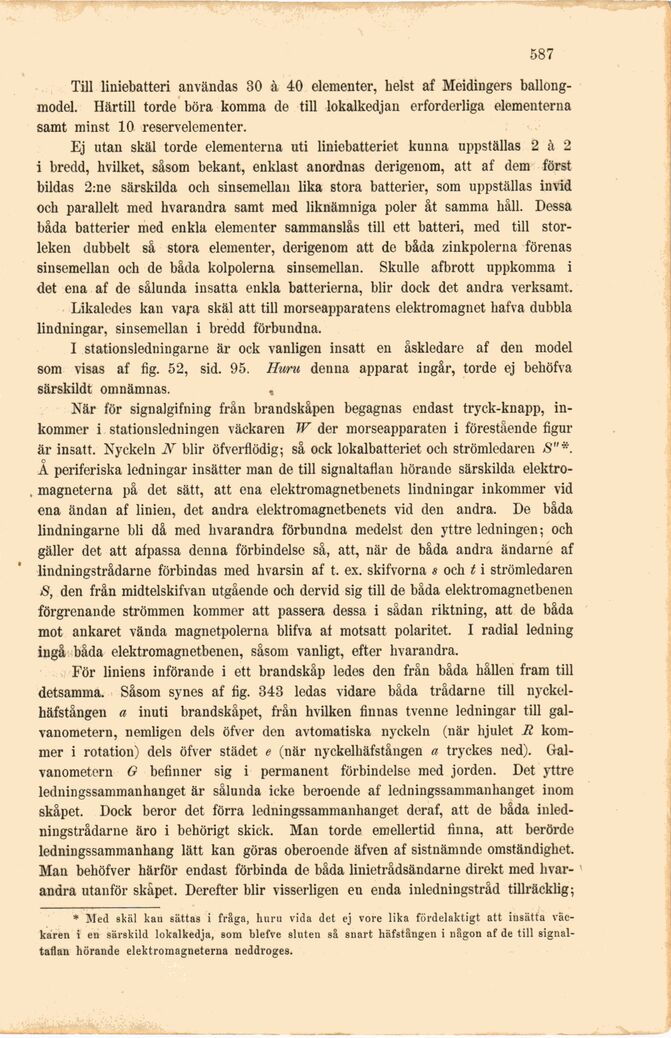

Full resolution (JPEG) - On this page / på denna sida - XX. (Tilläggs-kapitel.) Olsens bokstafstrycktelegraf; kompenseringsinrättning till Carlanderska apparaten; brandtelegrafer
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
•587
Till liniebatteri användas 30 à 40 elementer, helst af Meidingers
ballong-model. Härtill torde böra komma de till lokalkedjan erforderliga elementerna
samt minst 10 reservelementer.
Ej utan skäl torde elementerna uti liniebatteriet kunna uppställas 2 à 2
i bredd, hvilket, såsom bekant, enklast anordnas derigenom, att af dem först
bildas 2:ne särskilda och sinsemellan lika stora batterier, som uppställas invid
och parallelt med hvarandra samt med liknämniga poler åt samma håll. Dessa
båda batterier med enkla elementer sammanslås till ett batteri, med till
storleken dubbelt så stora elementer, derigenom att de båda zinkpolerna förenas
sinsemellan och de båda kolpolerna sinsemellan. Skulle afbrott uppkomma i
det ena af de sålunda insatta enkla batterierna, blir dock det andra verksamt.
Likaledes kan vara skäl att till morseapparatens elektromagnet hafva dubbla
lindningar, sinsemellan i bredd förbundna.
I stationsledningarne är ock vanligen insatt en åskledare af den model
som visas af fig. 52, sid. 95. Huru denna apparat ingår, torde ej behöfva
särskildt omnämnas. ,
När för signalgifning från brandskåpen begagnas endast tryck-knapp,
inkommer i stationsledningen väckaren W der morseapparaten i förestående figur
är insatt. Nyckeln N blir öfverflödig; så ock lokalbatteriet och strömledaren S"*.
A periferiska ledningar insätter man de till signaltaflan hörande särskilda
elektro-. magneterna på det sätt, att ena elektromagnetbenets lindningar inkommer vid
ena ändan af linien, det andra elektromagnetbenets vid den andra. De båda
lindningarne bli då med hvarandra förbundna medelst den yttre ledningen; och
gäller det att afpassa denna förbindelse så, att, när de båda andra ändarne af
lindningstrådarne förbindas med hvarsin af t. ex. skifvorna s och t i strömledaren
S, den från midtelskifvan utgående och dervid sig till de båda elektromagnetbenen
förgrenande strömmen kommer att passera dessa i sådan riktning, att de båda
mot ankaret vända magnetpolerna blifva af motsatt polaritet. I radial ledning
ingå båda elektromagnetbenen, såsom vanligt, efter hvarandra.
För liniens införande i ett brandskåp ledes den från båda hållen fram till
detsamma. Såsom synes af fig. 343 ledas vidare båda trådarne till
nyckelhäfstången a inuti brandskåpet, från hvilken finnas tvenne ledningar till
galvanometern, nemligen dels öfver den avtomatiska nyckeln (när hjulet R
kommer i rotation) dels öfver städet e (när nyckelhäfstången a tryckes ned).
Galvanometern G befinner sig i permanent förbindelse med jorden. Det yttre
ledningssammanhanget är sålunda icke beroende af ledningssammanhanget inom
skåpet. Dock beror det förra ledningssammanhanget deraf, att de båda
inled-ningstrådarne äro i behörigt skick. Man torde emellertid finna, att berörde
ledningssammanhang lätt kan göras oberoende äfven af sistnämnde omständighet.
Man behöfver härför endast förbinda de båda linietrådsändarne direkt med
hvarandra utanför skåpet. Derefter blir visserligen en enda inledningstråd tillräcklig;
* Med skäl kau sättas i fråga, huru vida det ej vore lika fördelaktigt att iusätta
väckaren i en särskild lokalkedja, som blefve sluten så snart häfstången i någon af de till
signaltaflan hörande elektromagneterna neddroges.
