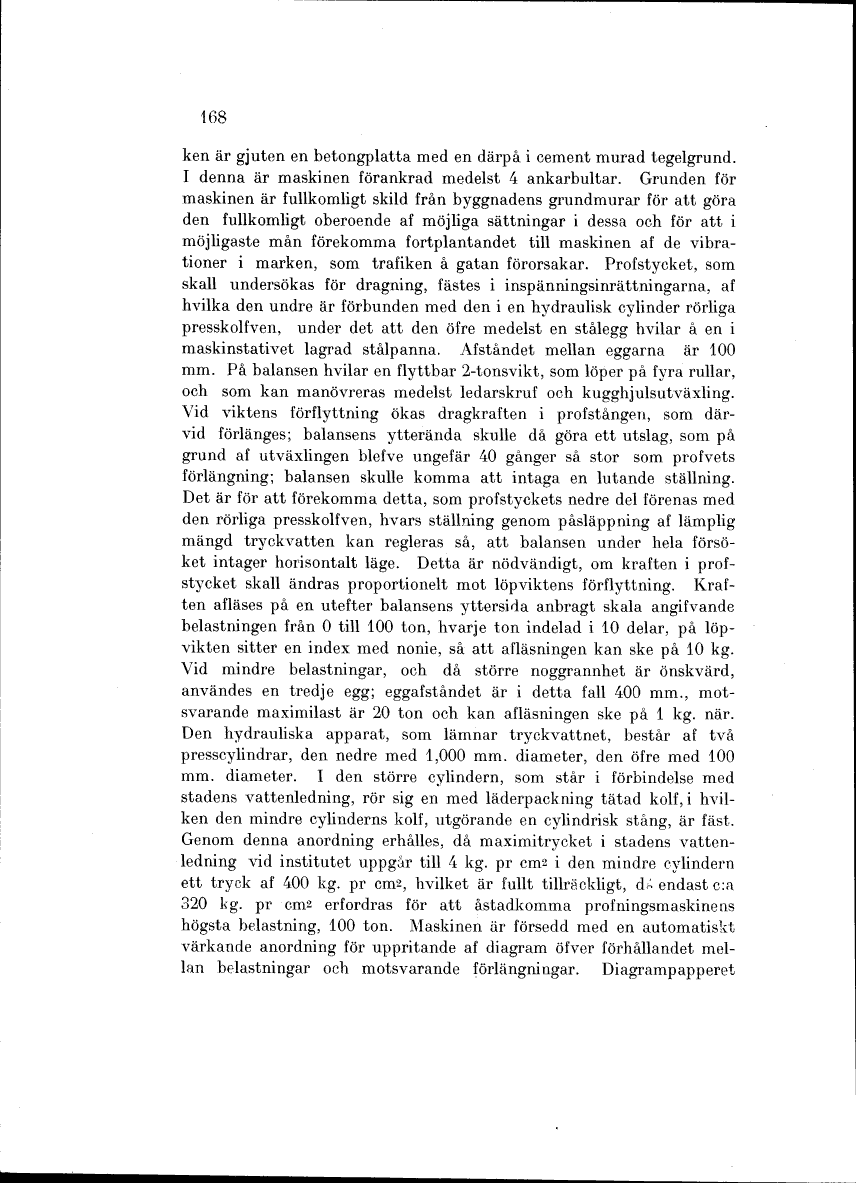

168
ken är gjuten en betongplatta med en därpå i cement murad tegelgrund.
I denna är maskinen förankrad medelst 4 ankarbultar. Grunden för
maskinen är fullkomligt skild från byggnadens grundmurar för att göra
den fullkomligt oberoende af möjliga sättningar i dessa och för att i
möjligaste mån förekomma fortplantandet till maskinen af de
vibrationer i marken, som trafiken å gatan förorsakar. Profstycket, som
skall undersökas för dragning, fästes i inspänningsinrättningarna, af
hvilka den undre är förbunden med den i en hydraulisk cylinder rörliga
presskolfven, under det att den öfre medelst en stålegg hvilar å en i
maskinstativet lagrad stålpanna. Afståndet mellan eggarna är 100
mm. På balansen hvilar en flyttbar 2-tonsvikt, som löper på fyra rullar,
och som kan manövreras medelst ledarskruf och kugghjulsutväxling.
Vid viktens förflyttning ökas dragkraften i profstången, som
därvid förlänges; balansens ytterända skulle då göra ett utslag, som på
grund af utväxlingen blefve ungefär 40 gånger så stor som profvets
förlängning; balansen skulle komma att intaga en lutande ställning.
Det är för att förekomma detta, som profstyckets nedre del förenas med
den rörliga presskolfven, hvars ställning genom påsläppning af lämplig
mängd tryckvatten kan regleras så, att balansen under hela
försöket intager horisontalt läge. Detta är nödvändigt, om kraften i
prof-stycket skall ändras proportionelt mot löpviktens förflyttning.
Kraften afläses på en utefter balansens yttersida anbragt skala angifvande
belastningen från O till 100 ton, hvarje ton indelad i 10 delar, på
löpvikten sitter en index med nonie, så att afläsningen kan ske på 10 kg.
Vid mindre belastningar, och då större noggrannhet är önskvärd,
användes en tredje egg; eggafståndet är i detta fall 400 mm.,
motsvarande maximilast är 20 ton och kan afläsningen ske på l kg. när.
Den hydrauliska apparat, som lämnar tryckvattnet, består af två
presscylindrar, den nedre med 1,000 mm. diameter, den öfre med 100
mm. diameter. I den större cylindern, som står i förbindelse med
stadens vattenledning, rör sig en med läderpackning tätad kolf, i
hvilken den mindre cylinderns kolf, utgörande en cylindrisk stång, är fäst.
Genom denna anordning erhålles, då maximitrycket i stadens
vattenledning vid institutet uppgår till 4 kg. pr cms i den mindre cylindern
ett tryck af 400 kg. pr cm2, hvilket är fullt tillräckligt, dr. endast c:a
320 kg. pr cm.2 erfordras för att åstadkomma profningsmaskinens
högsta belastning, 100 ton. Maskinen är försedd med en automatiskt
värkande anordning för uppritande af diagram öfver förhållandet
mellan belastningar och motsvarande förlängningar. Diagrampapperet
