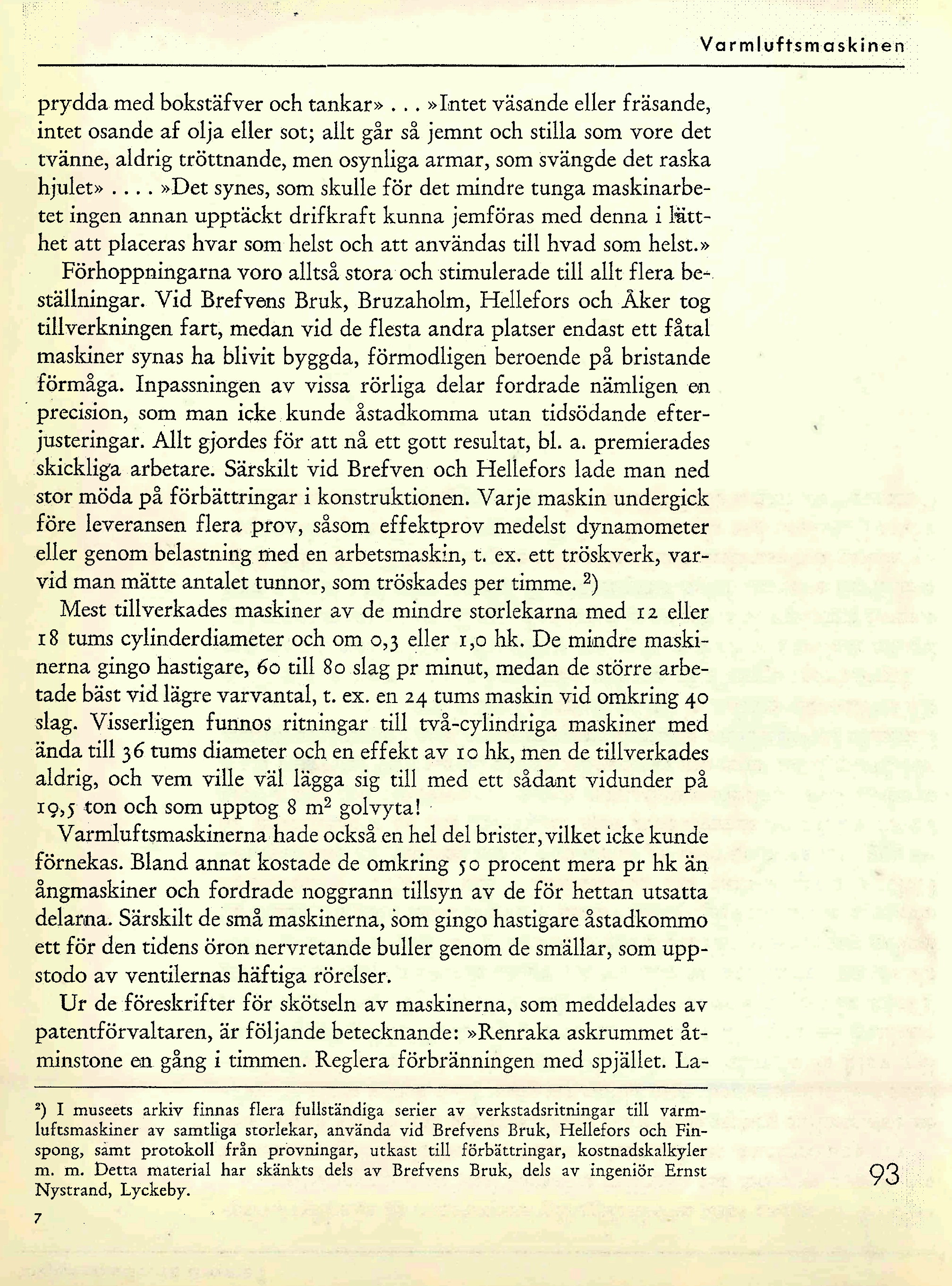

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Varmluftsmaskinen
prydda med bokstäfver och tankar» . .. »Intet väsande eller fräsande,
intet osande af olja eller sot; allt går så jemnt och stilla som vore det
tvänne, aldrig tröttnande, men osynliga armar, som svängde det raska
hjulet» . ... »Det synes, som skulle för det mindre tunga maskinarbe-
tet ingen annan upptäckt drifkraft kunna jemföras med denna i lätt-
het att placeras hvar som helst och att användas till hvad som helst.»
Förhoppningarna voro alltså stora och stimulerade till allt flera be-.
ställningar. Vid Brefvens Bruk, Bruzaholm, Hellefors och Åker tog
tillverkningen fart, medan vid de flesta andra platser endast ett fåtal
maskiner synas ha blivit byggda, förmodligen beroende på bristande
förmåga. Inpassningen av vissa rörliga delar fordrade nämligen en
"precision, som man icke kunde åstadkomma utan tidsödande efter-
justeringar. Allt gjordes för att nå ett gott resultat, bl. a. premierades
skickliga arbetare. Särskilt vid Brefven och Hellefors lade man ned
stor möda på förbättringar i konstruktionen. Varje maskin undergick
före leveransen flera prov, såsom effektprov medelst dynamometer
eller genom belastning med en arbetsmaskin, t. ex. ett tröskverk, var-
vid man mätte antalet tunnor, som tröskades per timme. 2)
Mest tillverkades maskiner av de mindre storlekarna med 12 eller
18 tums cylinderdiameter och om 0,3 eller 1,0 hk, De mindre maski-
nerna gingo hastigare, 60 till 80 slag pr minut, medan de större arbe-
tade bäst vid lägre varvantal, t. ex. en 24 tums maskin vid omkring 40
slag. Visserligen funnos ritningar till två-cylindriga maskiner med
ända till 36 tums diameter och en effekt av 10 hk, men de tillverkades
aldrig, och vem ville väl lägga sig till med ett sådant vidunder på
19,5 ton och som upptog 8 m? golvyta! :
Varmluftsmaskinerna hade också en hel del brister, vilket icke kunde
förnekas. Bland annat kostade de omkring 50 procent mera pr hk än
ångmaskiner och fordrade noggrann tillsyn av de för hettan utsatta
delarna. Särskilt de små maskinerna, som gingo hastigare åstadkommo
ett för den tidens öron nervretande buller genom de smällar, som upp-
stodo av ventilernas häftiga rörelser.
Ur de föreskrifter för skötseln av maskinerna, som meddelades av
patentförvaltaren, är följande betecknande: »Renraka askrummet åt-
minstone en gång i timmen. Reglera förbränningen med spjället. La-
2) I museets arkiv finnas flera fullständiga serier av verkstadsritningar till värm-
luftsmaskiner av samtliga storlekar, använda vid Brefvens Bruk, Hellefors och Fin-
spong, samt protokoll från provningar, utkast till förbättringar, kostnadskalkyler
m. m. Detta material har skänkts dels av Brefvens Bruk, dels av ingeniör Ernst 03
Nystrand, Lyckeby.
7
