Timtrappa Kvarttrappa
Stopparm
Ifallare
Snappare
Utlösningsarm
Spärrhake Hävningsarm
Konisk växel Valshjul
Valshjul
fs
| RV
— Si sh
Utlösningsstift Pe OR
Hävstift
Timhjul — Timstaffel

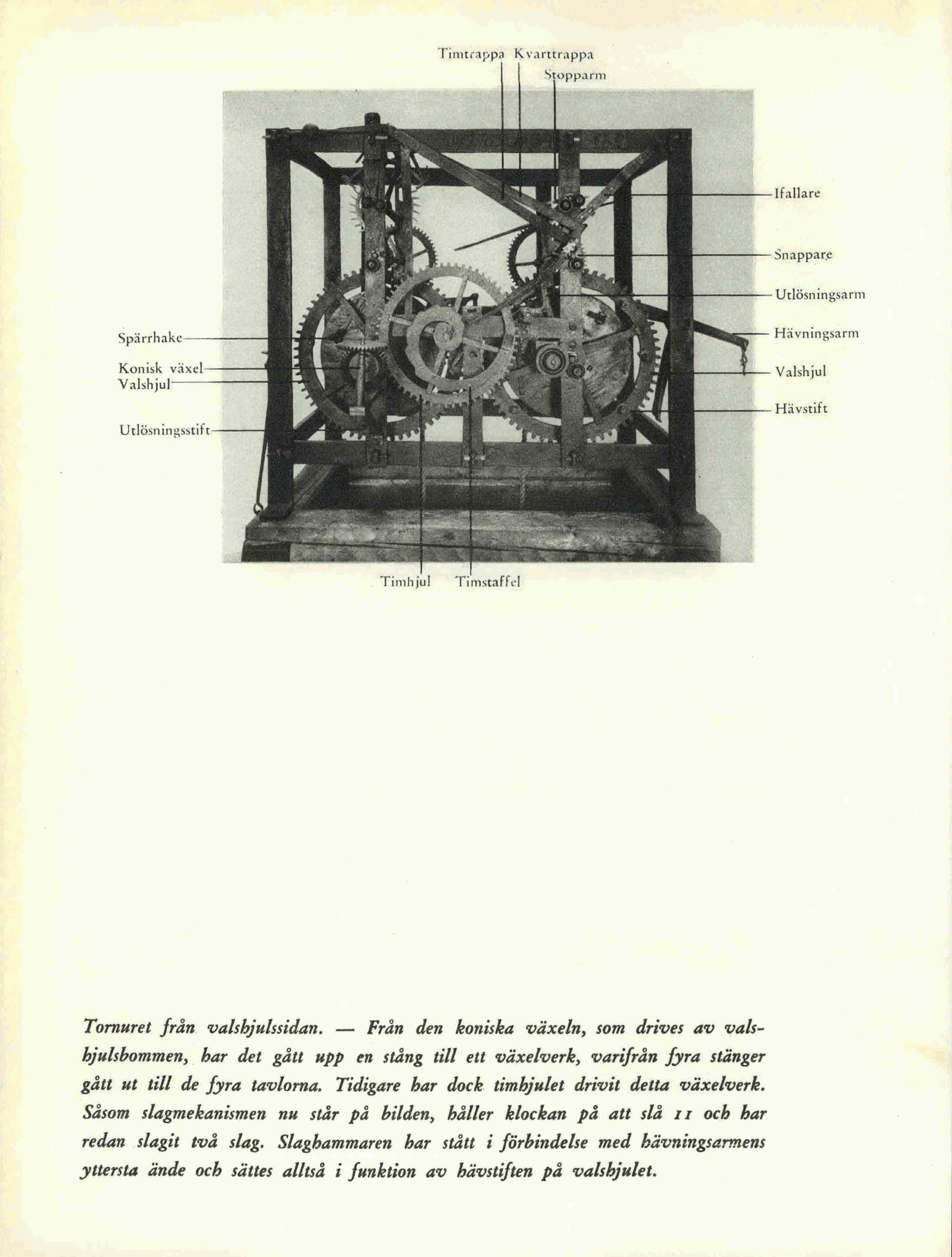

Tornuret från wvalshjulssidan. — Från den koniska växeln, som drives av vals-
hjulsbommen, har det gått upp en stång till ett växelverk, varifrån fyra stänger
gått ut till de fyra tavlorna. Tidigare har dock timbjulet drivit detta växelverk.
Såsom slagmekanismen nu står på bilden, håller klockan på att slå 11 och har
redan slagit två slag. Slaghammaren har stått i förbindelse med hävningsarmens
yttersta ände och sättes alltså i funktion av hävstiften på wvalshjulet.
