Ringspänning.
Det torde numera vara den allmänna
åsikten, att de s. k. »högspända» ringarna
äro att föredraga framför de med lägre
spänning. Ringspänningen är beroende på
diametern och är för en 100 mm ring
»högspänd» ca 1,8 kg/cm2 och »lågspänd»
ca 1,0 kg/cm2. Ju mindre diameter desto
högre spänning. De angivna värdena avse
den diametrala belastningen P dividerad
med ringarnas projicierade yta D X B, där
B är ringbredden (fig. 54).
Viktigare än ringspänningen är
emellertid tryckfördelningen, dvs. fördelningen av
ringens anliggningstryck i varje punkt
runt periferien. Det är i huvudsak två
olika tryckfördelningar, som användas,
nämligen 1) konstant ringtryck runt periferien och 2) högre anliggningstryck
vid ringändarna. Den senare torde vara den numera allmänt accepterade, då
den medger högre varvtal, innan gasgenomblåsning (blow-bv) inträffar. Fig.
173

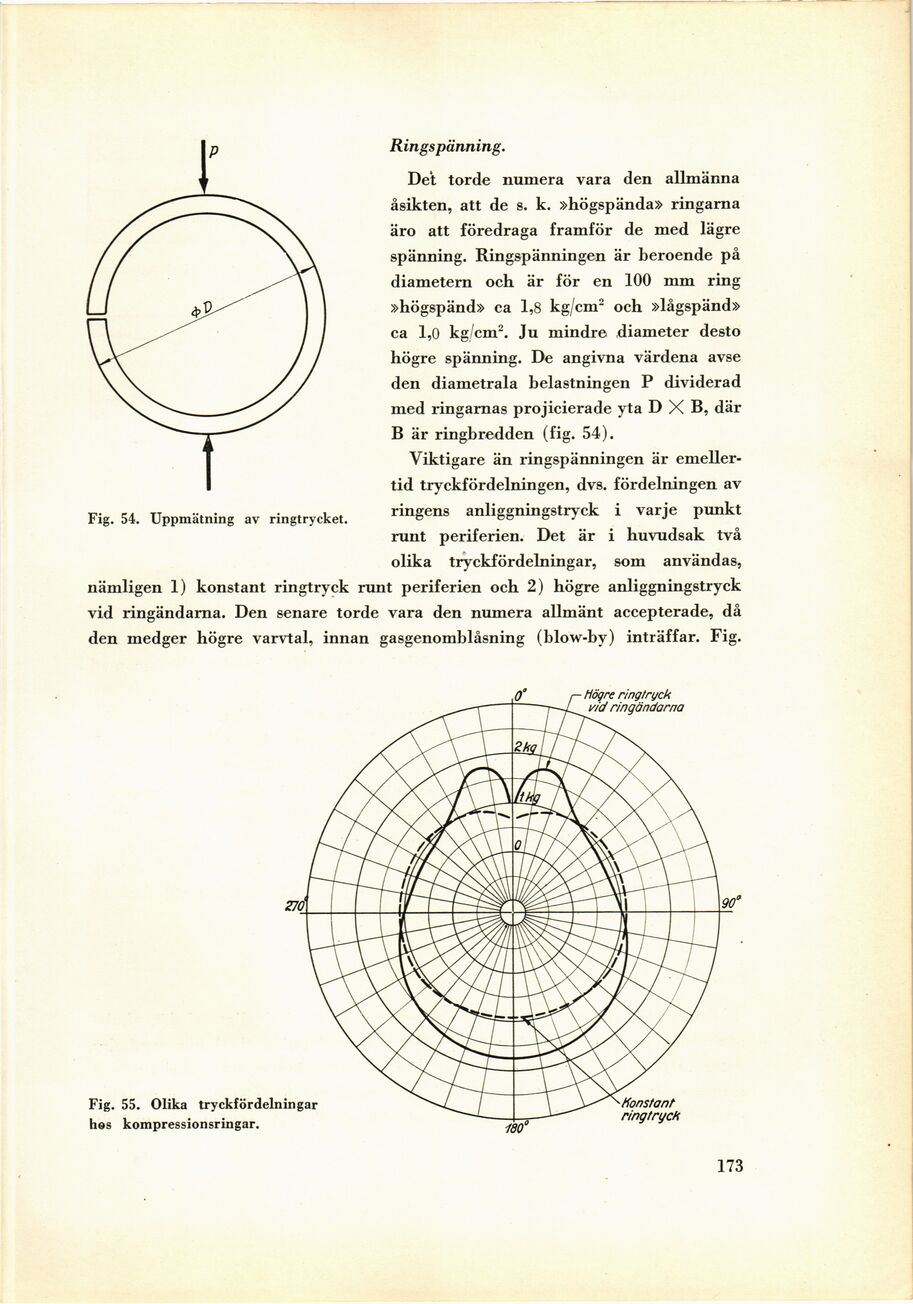

Fig. 54. Uppmätning av ringtrycket.
Fig. 55. Olika tryckfördelningar
hos kompressionsringar.
