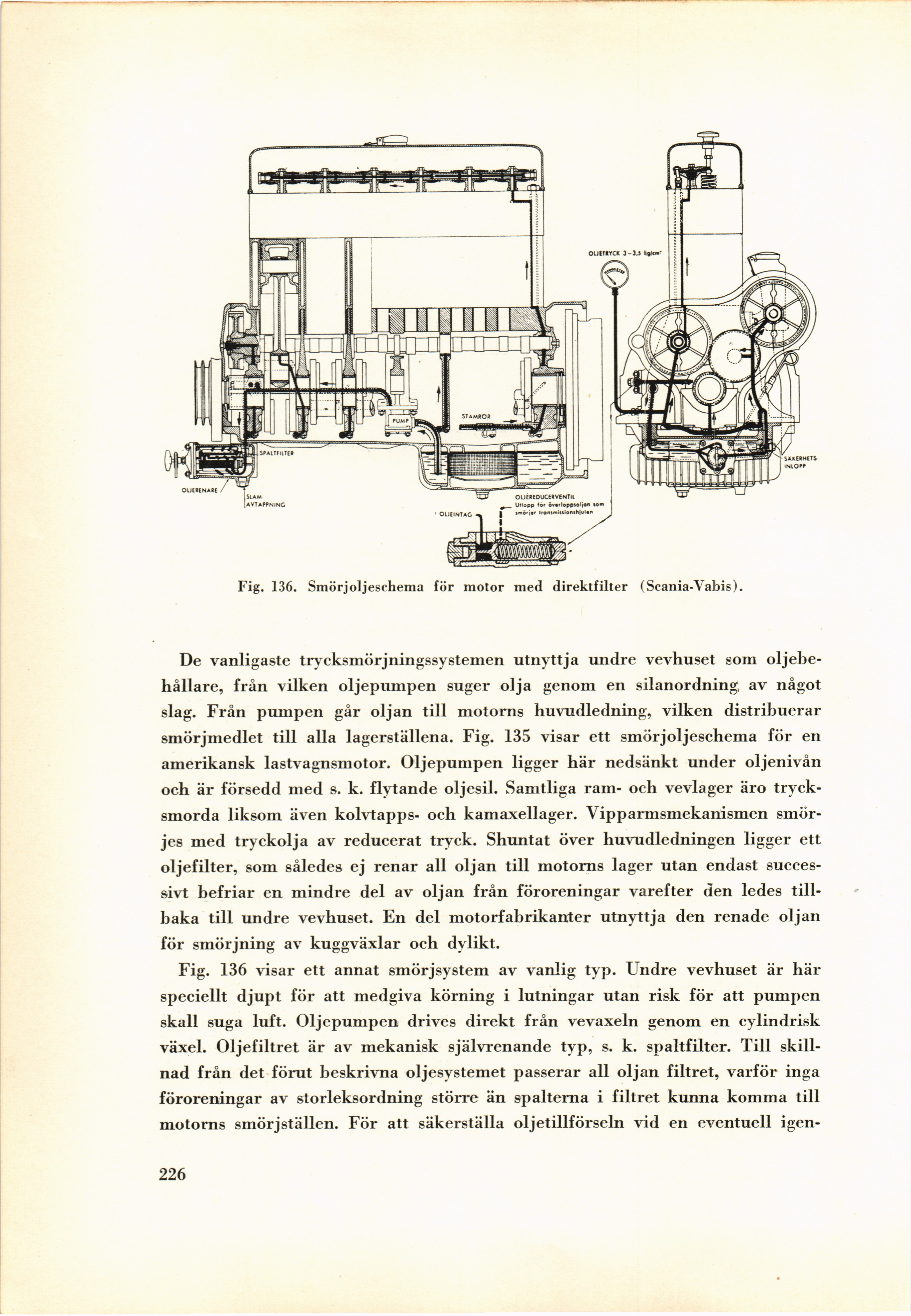

Fig. 136. Smörjoljeschema för motor med direktfilter (Scania-Vabis).

De vanligaste trycksmörjningssystemen utnyttja undre vevhuset som
oljebehållare, från vilken oljepumpen suger olja genom en silanordning, av något
slag. Från pumpen går oljan till motorns huvudledning, vilken distribuerar
smörjmedlet till alla lagerställena. Fig. 135 visar ett smörjoljeschema för en
amerikansk lastvagnsmotor. Oljepumpen ligger här nedsänkt under oljenivån
och är försedd med s. k. flytande oljesil. Samtliga ram- och vevlager äro
tryck-smorda liksom även kolvtapps- och kamaxellager. Vipparmsmekanismen
smörjes med tryckolja av reducerat tryck. Shuntat över huvudledningen ligger ett
oljefilter, som således ej renar all oljan till motorns lager utan endast
successivt befriar en mindre del av oljan från föroreningar varefter den ledes
tillbaka till undre vevhuset. En del motorfabrikanter utnyttja den renade oljan
för smörjning av kuggväxlar och dylikt.

Fig. 136 visar ett annat smörjsystem av vanlig typ. Undre vevhuset är här
speciellt djupt för att medgiva körning i lutningar utan risk för att pumpen
skall suga luft. Oljepumpen drives direkt från vevaxeln genom en cylindrisk
växel. Oljefiltret är av mekanisk självrenande tvp, s. k. spaltfilter. Till
skillnad från det förut beskrivna oljesystemet passerar all oljan filtret, varför inga
föroreningar av storleksordning större än spalterna i filtret kunna komma till
motorns smörjställen. För att säkerställa oljetillförseln vid en eventuell igen-
