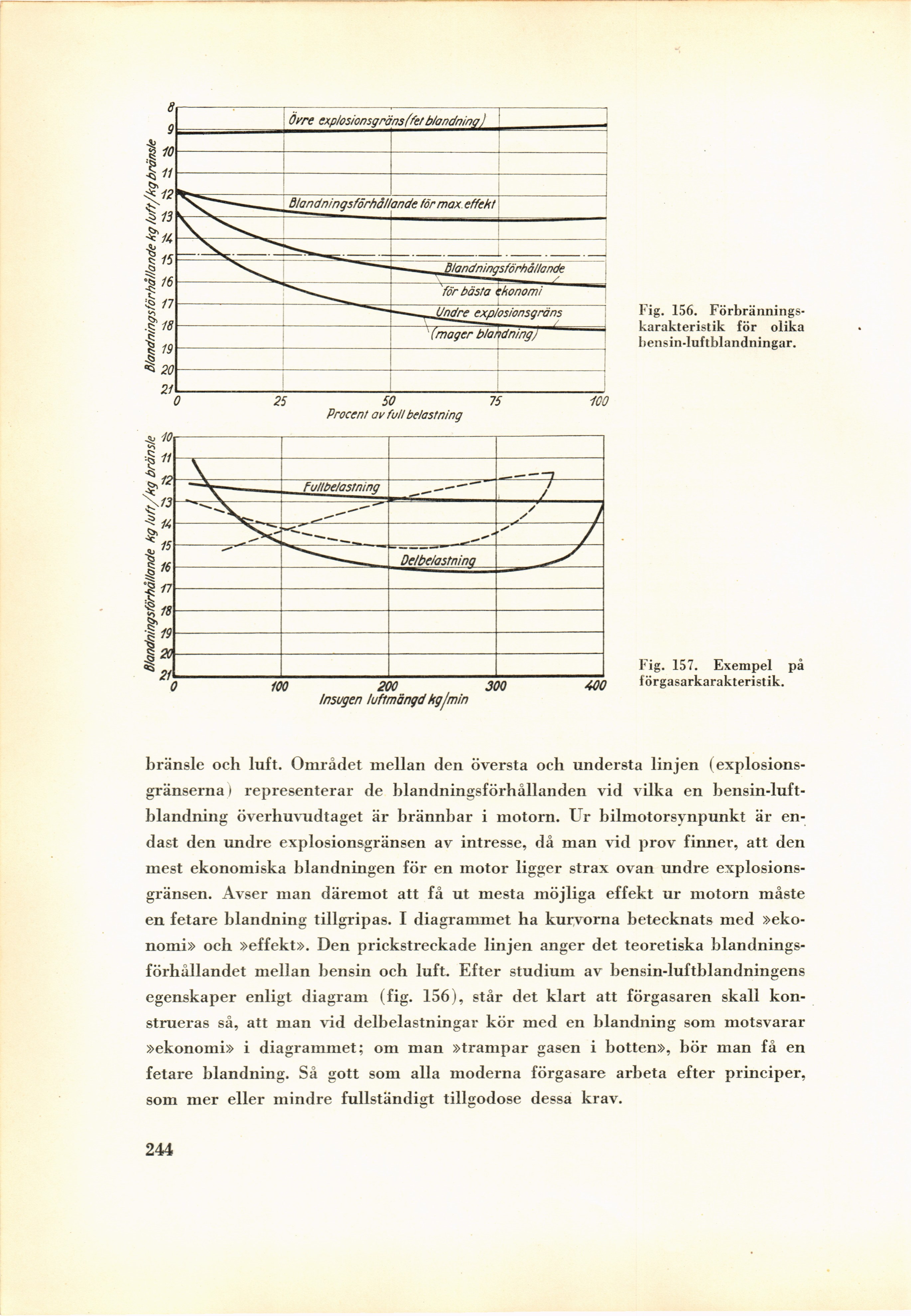

Fig. 156.
Förbränningskarakteristik för olika
bensin-luftblandningar.

Fig. 157. Exempel på
förgasarkarakteristik.

bränsle och luft. Området mellan den översta och understa linjen
(explosionsgränserna) representerar de blandningsförhållanden vid vilka en
bensin-luftblandning överhuvudtaget är brännbar i motorn. Ur bilmotorsynpunkt är
endast den undre explosionsgränsen av intresse, då man vid prov finner, att den
mest ekonomiska blandningen för en motor ligger strax ovan undre
explosionsgränsen. Avser man däremot att få ut mesta möjliga effekt ur motorn måste
en fetare blandning tillgripas. I diagrammet ha kurvorna betecknats med
»ekonomi» och »effekt». Den prickstreckade linjen anger det teoretiska
blandningsförhållandet mellan bensin och luft. Efter studium av bensin-luftblandningens
egenskaper enligt diagram (fig. 156), står det klart att förgasaren skall
konstrueras så, att man vid delbelastningar kör med en blandning som motsvarar
»ekonomi» i diagrammet; om man »trampar gasen i botten», bör man få en
fetare blandning. Så gott som alla moderna förgasare arbeta efter principer,
som mer eller mindre fullständigt tillgodose dessa krav.

244
