Bistarter.
c Starterslid.
C3 Kulspärr för starterslid.
Ga Startluftmunstycke.
Gs Startmunstycke.
1 Hävarm.
Accelerationspump.
Cl Sugventil (kulventil),
d Yakuumkanal.
Gp Pumpmunstycke.
Ge Ekonomimunstycke
(del-gasmunstycke).
H Pumpventil,
i Injektionskanal.
M Pumpmembran.
Pm Membranpump.
r Pumpfjäder.
Huvudförgas are.
a Emulsionsluftmunstycke.
F Flottör.
g Tomgångsmunstycke.
Gg Matarmunstycke
(huvud-munstycke).

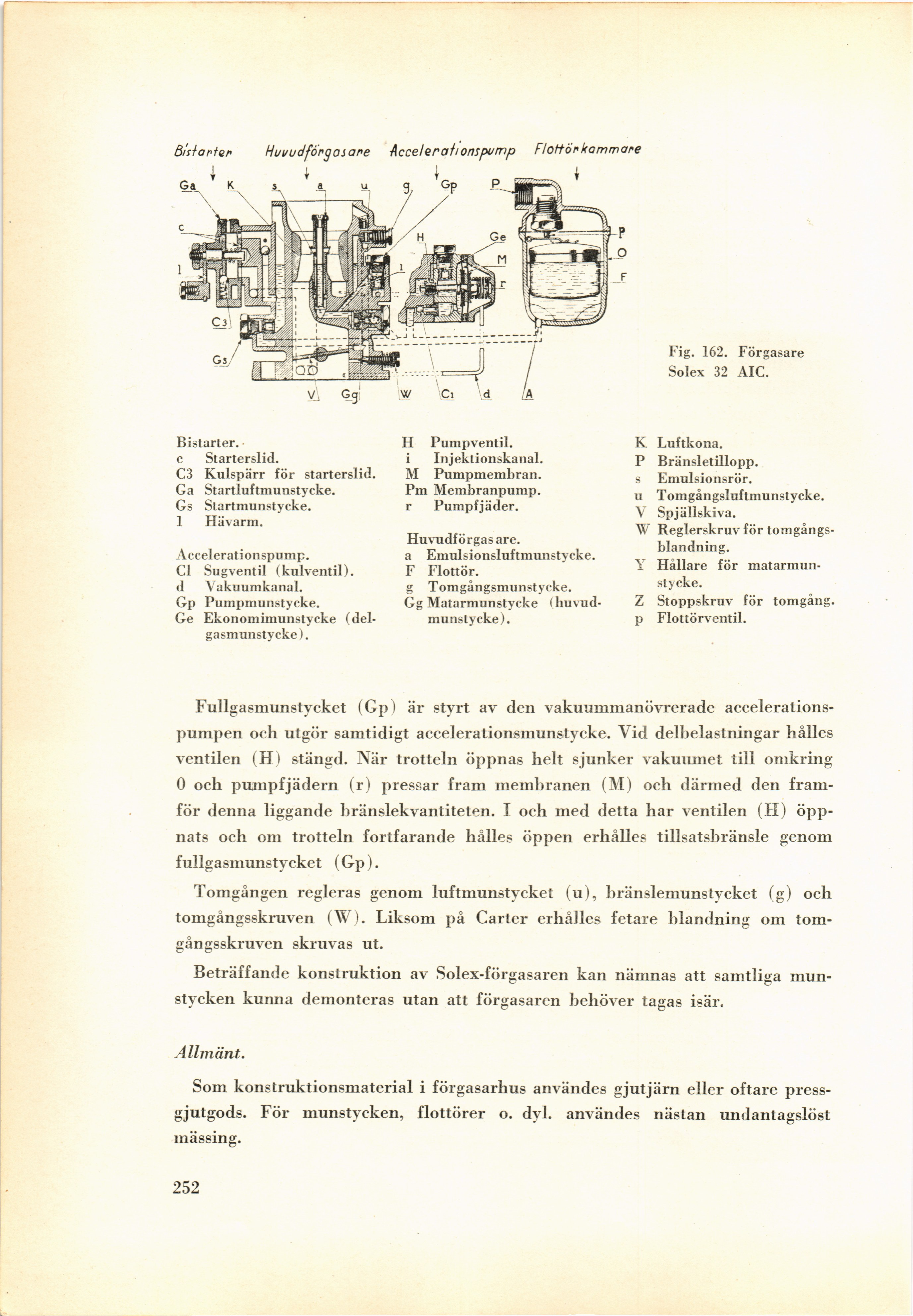

Fig. 162. Förgasare
Solex 32 AIC.
K. Luftkona.
P Bränsletillopp,
s Emulsionsrör.
u Tomgångsluftmunstycke.
\ Spjällskiva.
W Reglerskruv för tomgångs-
blandning.
Y Hållare för
matarmunstycke.
Z Stoppskruv för tomgång.
p Flottörventil.
Fullgasmunstycket (Gp) är styrt av den vakuummanövrerade
accelerations-pumpen och utgör samtidigt accelerationsmunstycke. Vid delbelastningar hålles
ventilen (Hl stängd. När trotteln öppnas helt sjunker vakuumet till omkring
0 och pumpfjädern (r) pressar fram membranen (M) och därmed den
framför denna liggande bränslekvantiteten. I och med detta har ventilen (H)
öppnats och om trotteln fortfarande hålles öppen erhålles tillsatsbränsle genom
fullgasmunstycket (Gp).
Tomgången regleras genom luftmunstycket (u), bränslemunstycket (g) och
tomgångsskruven (W). Liksom på Garter erhålles fetare blandning om
tom-gångsskruven skruvas ut.
Beträffande konstruktion av Solex-förgasaren kan nämnas att samtliga
munstycken kunna demonteras utan att förgasaren behöver tagas isär.
Allmänt.
Som konstruktionsmaterial i förgasarhus användes gjutjärn eller oftare
pressgjutgods. För munstycken, flottörer o. dyl. användes nästan undantagslöst
mässing.
252.
