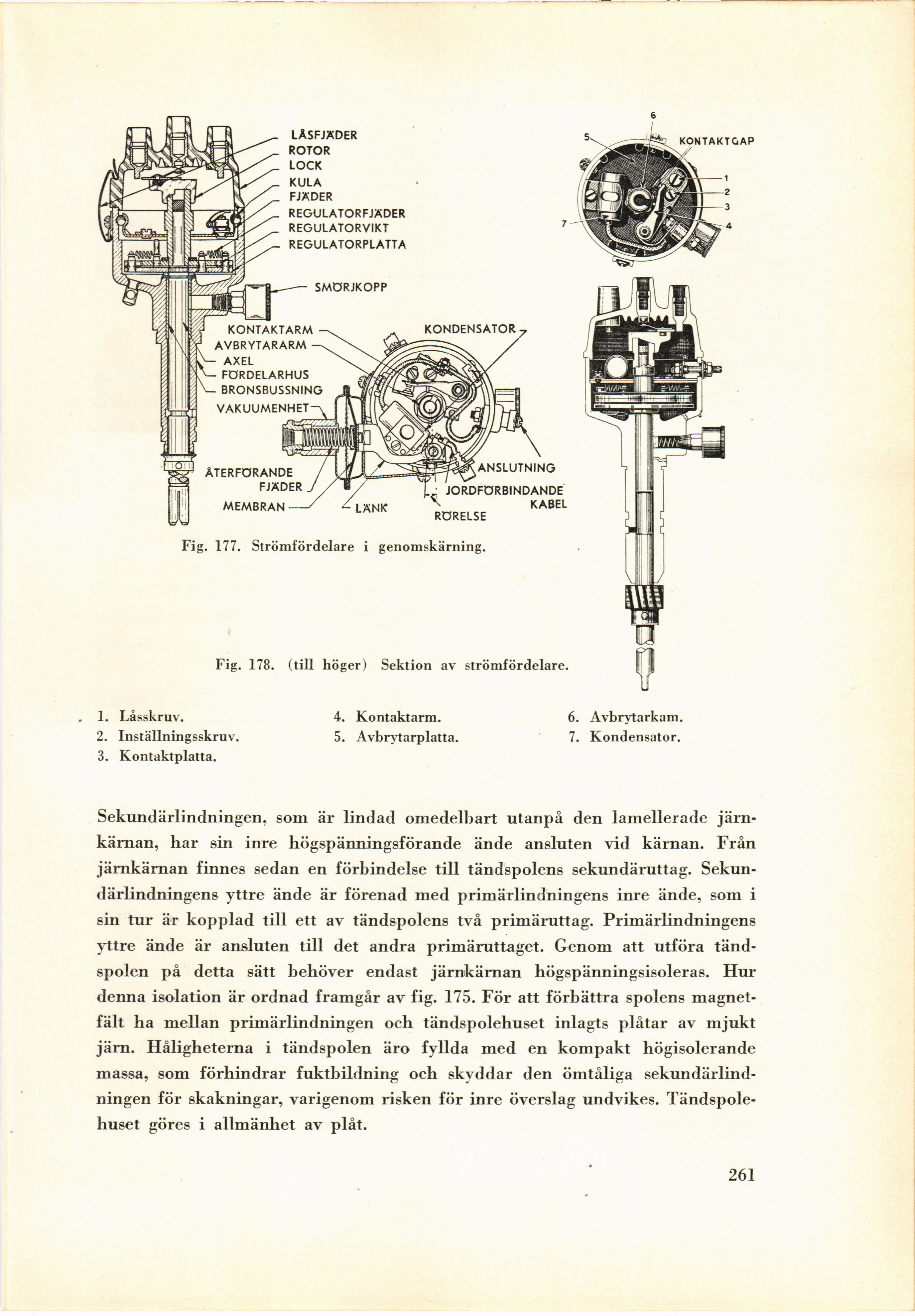

Fig. 178. (till höger) Sektion av strömfördelare.
Fig. 177. Strömfördelare i genomskärning.
Sekundärlindningen, som är lindad omedelbart utanpå den lamellerade
järnkärnan, har sin inre högspänningsförande ände ansluten vid kärnan. Från
järnkärnan finnes sedan en förbindelse till tändspolens sekundäruttag.
Sekundärlindningens yttre ände är förenad med primärlindningens inre ände, som i
sin tur är kopplad till ett av tändspolens två primäruttag. Primärlindningens
yttre ände är ansluten till det andra primäruttaget. Genom att utföra
tändspolen på detta sätt behöver endast järnkärnan högspänningsisoleras. Hur
denna isolation är ordnad framgår av fig. 175. För att förbättra spolens
magnetfält ha mellan primärlindningen och tändspolehuset inlagts plåtar av mjukt
järn. Håligheterna i tändspolen äro fyllda med en kompakt högisolerande
massa, som förhindrar fuktbildning och skyddar den ömtåliga
sekundärlindningen för skakningar, varigenom risken för inre överslag undvikes.
Tändspolehuset göres i allmänhet av plåt.
261.
1. Låsskruv.
2. Inställningsskruv.
3. Kontaktplatta.
4. Kontaktarm.
5. Avbrytarplatta.
6. Avbrytarkam.
7. Kondensator.
