Fig. 185 b visar ungefär hur
kraftlinjerna gå alldeles före
avbrytning-en, och i fig. 185 c är kraftlinjeflödet
strax efter avbrytningen angivet. I
öppningsögonblicket erhålles således
en oerhört snabb flödesväxling i
ankaret, varigenom en mycket hög
spänning induceras i
sekundärlindningen. Denna spänning
vidarebefordras av fördelaren till de olika
tändstiften. Kondensatorn har vid
magnettändning samma uppgift att
fylla som vid batteritändning.
Ka-pacitansen är ungefär densamma,
medan däremot utförandet ibland
är ett annat. Då i en
magnet-apparat utrymmet i allmänhet är knappt, får kondensatorns form anpassas
efter detta.

Den från magnetapparaten erhållna spänningen varierar liksom vid
batteri-tändningen med varvtalet. Karaktären på spänningskurvan är emellertid helt
olika den, som erhålles vid batteritändningssystemet.

Som framgår av fig. 186 ger magnetapparaten större spänning vid högre
varvtal än batteritändningssystemet, medan däremot vid låga varvtal
spänningen sjunker kraftigt. Det har nyss framhållits att den kortslutna
primärlindningen motverkar ändring av magnetfältet i ankaret till dess
avbrytar-kontakterna öppnas. På grund av primärlindningens förluster bibehåller
magnetfältet emellertid sin fulla styrka endast en jämförelsevis kort tid. Vid låga
varv, då alltså ankaret roterar långsamt, hinner detta fält försvagas avsevärt
innan avbrytningen inträder. Kraftlinjeflödets växling blir därför mindre snabb,
vilket resulterar i en minskad sekundärspänning.

Man använder därför vid magnettändning speciella hjälpmedel för
erhållande av säker gnista vid start (se »Starthjälpmedel vid magnetapparater»).

Är motorns varvtal däremot högt, har magnetfältet före avbrytningen ej
nämnvärt försvagats. Sekundärspänningen håller sig därför vid högre varvtal
jämförelsevis hög.

För att kunna stänga av tändningen, när motorn är i gång, finnes på
magnetapparaten ett särskilt uttag, som vid avstängningen kopplas till jord.
Härigenom kortslutes avbrytarkontakterna (se fig. 184).

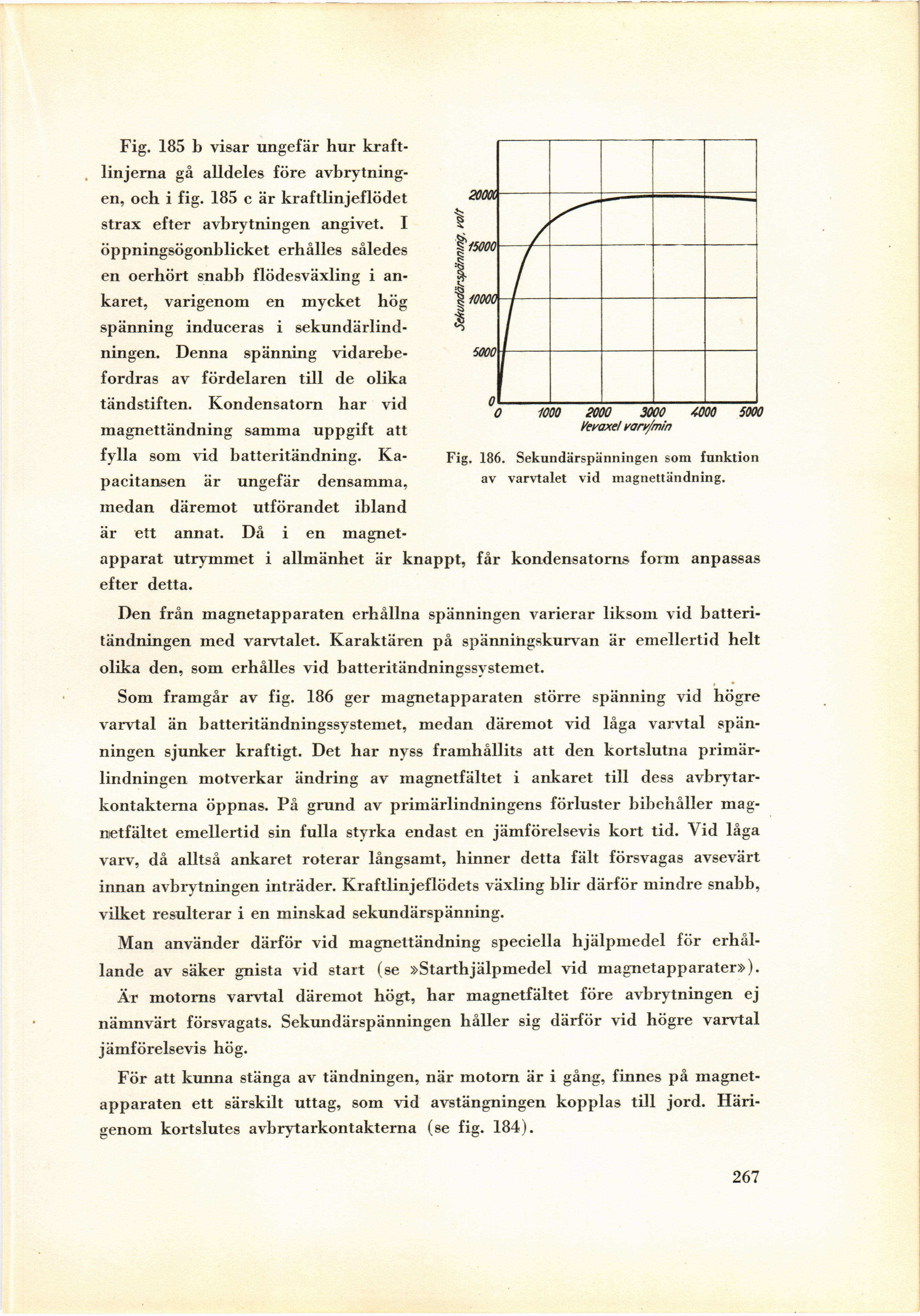

Fig. 186. Sekundärspänningen som funktion
av varvtalet vid magnettändning.

267.
