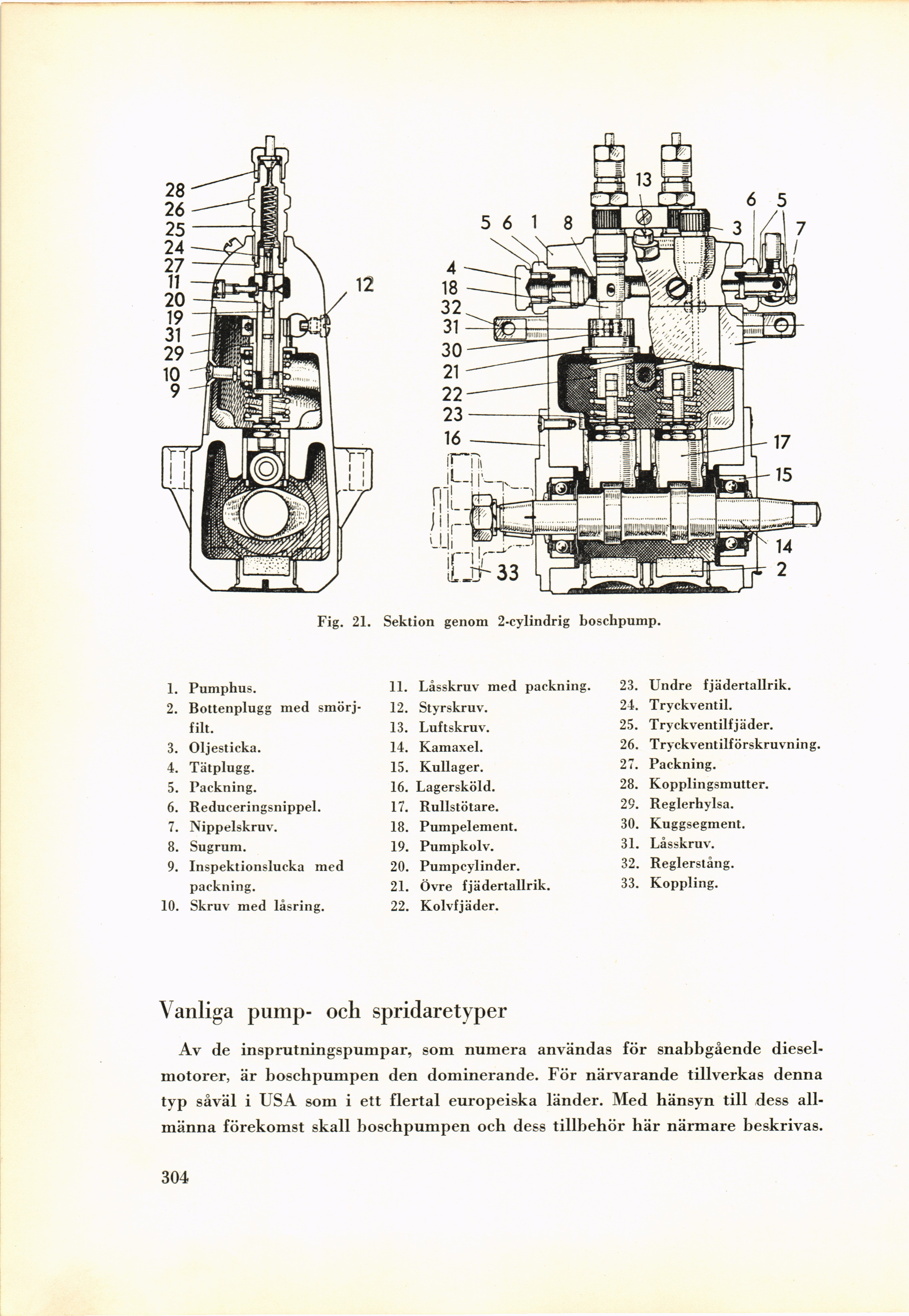

Fig. 21. Sektion genom 2-cylindrig boschpump.
1. Pumphus.
2. Bottenplugg med
smörjfilt.
3. Oljesticka.
4. Tätplugg.
5. Packning.
6. Redueeringsnippel.
7. Nippelskruv.
8. Sugrum.
9. Inspektionslucka med
packning.
10. Skruv med låsring.
Vanliga pump- och spridaretyper
Av de insprutningspumpar, som numera användas för snabbgående
dieselmotorer, är boschpumpen den dominerande. För närvarande tillverkas denna
typ såväl i USA som i ett flertal europeiska länder. Med hänsyn till dess
allmänna förekomst skall boschpumpen och dess tillbehör här närmare beskrivas.
304.
11. Låsskruv med packning.
12. Styr skr uv.
13. Luftskruv.
14. Kamaxel.
15. Kullager.
16. Lagersköld.
17. Rullstötare.
18. Pumpelement.
19. Pumpkolv.
20. Pumpcylinder.
21. Övre fjädertallrik.
22. Kolvfjäder.
23. Undre fjädertallrik.
24. Tryckventil.
25. Tryckventilfjäder.
26. Tryckventilförskruvning.
27. Packning.
28. Kopplingsmutter.
29. Reglerhylsa.
30. Kuggsegment.
31. Låsskruv.
32. Reglerstång.
33. Koppling.
