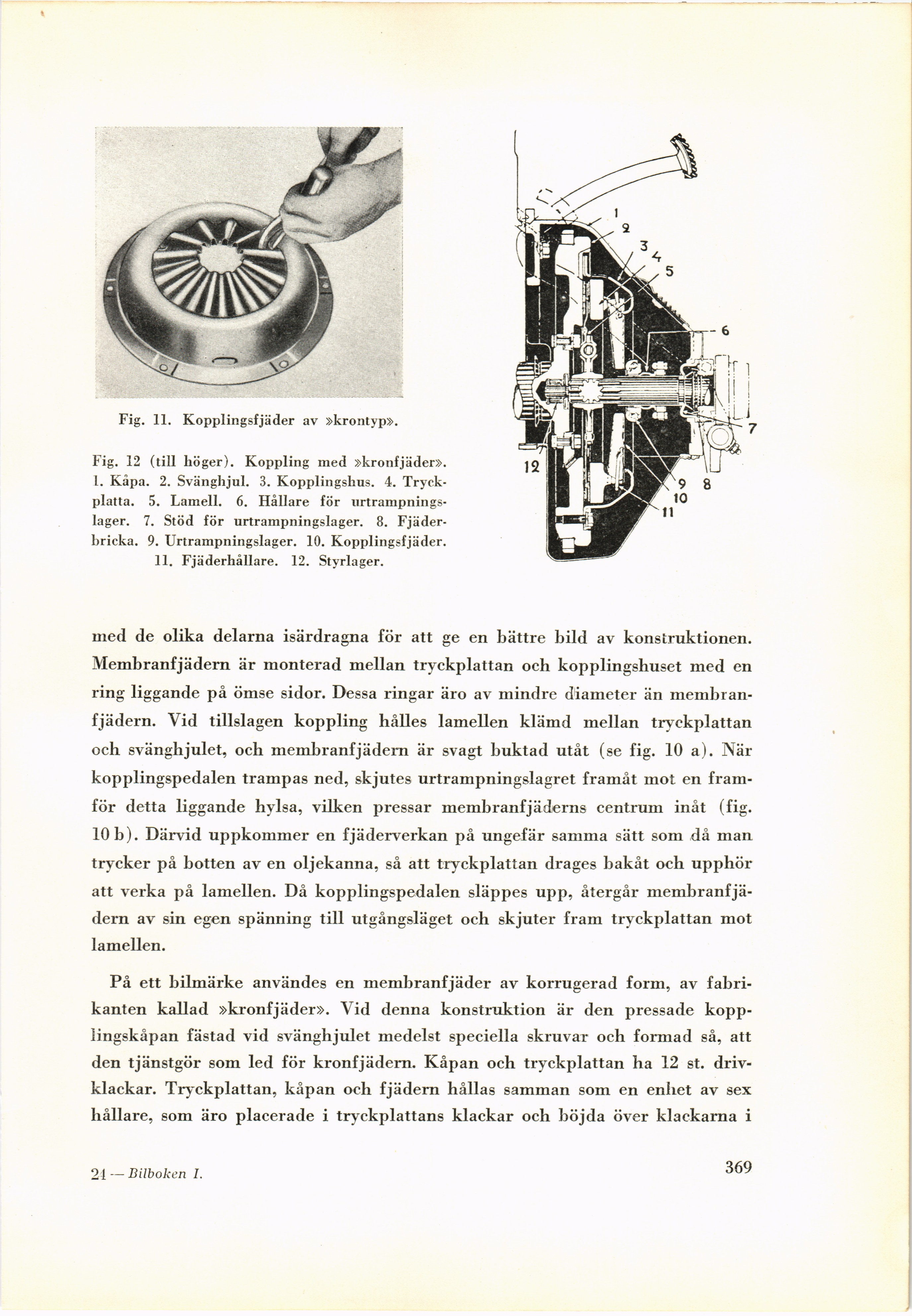

Fig. 11. Kopplingsfjäder av »krontyp».
Fig. 12 (till höger). Koppling med »kronfjäder».
1. Kåpa. 2. Svänghjul. 3. Kopplingshus. 4.
Tryckplatta. 5. Lamell. 6. Hållare för
urtrampnings-lager. 7. Stöd för urtrampningslager. 8.
Fjäderbricka. 9. Urtrampningslager. 10. Kopplingsfjäder.
11. Fjäderhållare. 12. Styrlager.
med de olika delarna isärdragna för att ge en bättre bild av konstruktionen.
Membranfjädern är monterad mellan tryckplattan och kopplingshuset med en
ring liggande på ömse sidor. Dessa ringar äro av mindre diameter än
membranfjädern. Vid tillslagen koppling hålles lamellen klämd mellan tryckplattan
och svänghjulet, och membranfjädern är svagt buktad utåt (se fig. 10 a). När
kopplingspedalen trampas ned, skjutes urtrampningslagret framåt mot en
framför detta liggande hylsa, vilken pressar membranfjäderns centrum inåt (fig.
10 b). Därvid uppkommer en fjäderverkan på ungefär samma sätt som då man
trycker på botten av en oljekanna, så att tryckplattan drages bakåt och upphör
att verka på lamellen. Då kopplingspedalen släppes upp, återgår
membranfjädern av sin egen spänning till utgångsläget och skjuter fram tryckplattan mot
lamellen.
På ett bilmärke användes en membranfjäder av korrugerad form, av
fabrikanten kallad »kronfjäder». Vid denna konstruktion är den pressade
kopplingskåpan fästad vid svänghjulet medelst speciella skruvar och formad så, att
den tjänstgör som led för kronfjädem. Kåpan och tryckplattan ha 12 st.
driv-klackar. Tryckplattan, kåpan och fjädern hållas samman som en enhet av sex
hållare, som äro placerade i tryckplattans klackar och böjda över klackarna i
24 — Bilboken I.
369.
