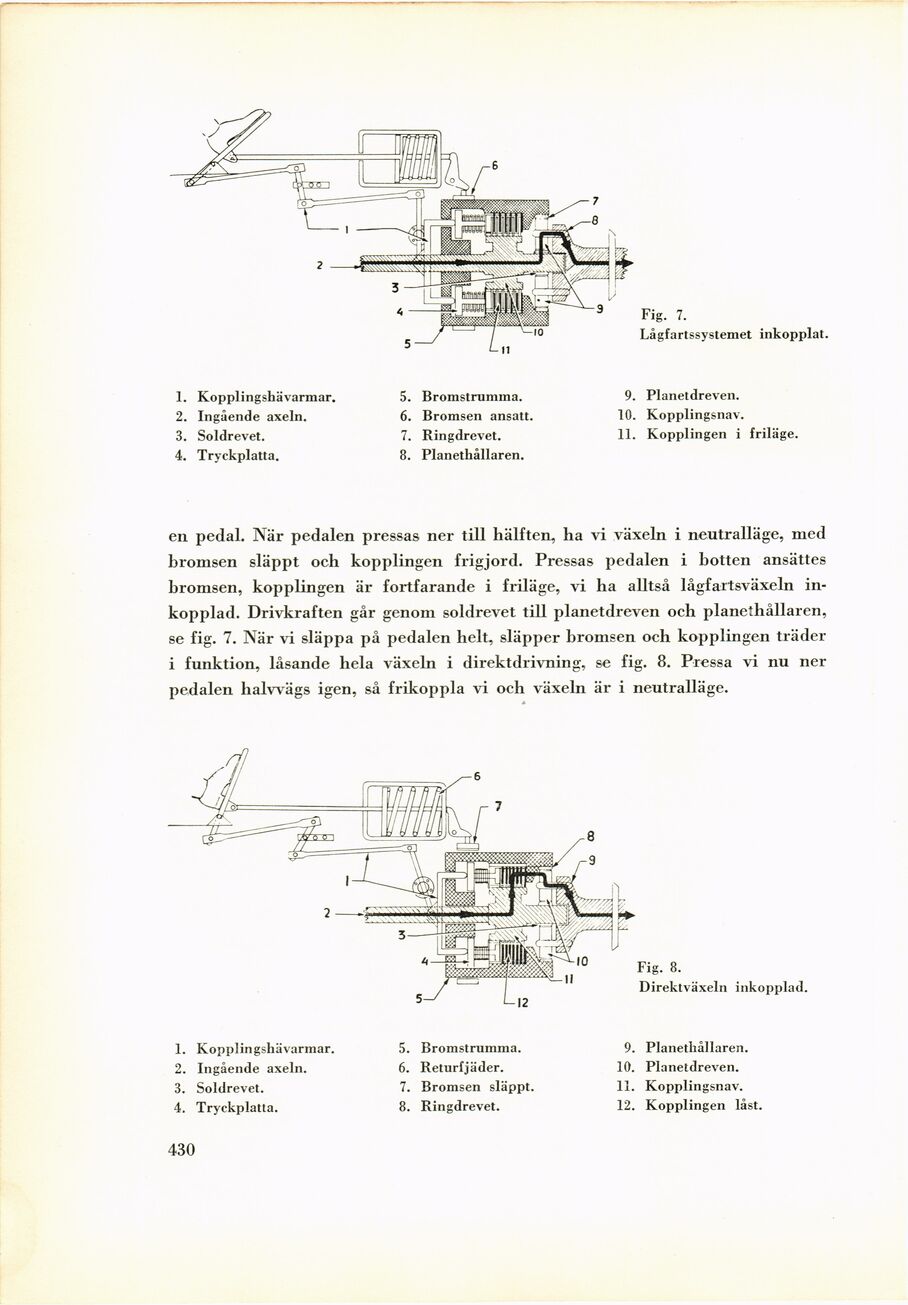

1. Kopplingshävarmar.
2. Ingående axeln.
3. Soldrevet.
4. Tryckplatta.
5. Bromstrumma.
6. Bromsen ansatt.
7. Ringdrevet.
8. Planethållaren.
9. Planetdreven.
10. Kopplingsnav.
11. Kopplingen i friläge.
en pedal. När pedalen pressas ner till hälften, ha vi växeln i neutralläge, med
bromsen släppt och kopplingen frigjord. Pressas pedalen i botten ansättes
bromsen, kopplingen är fortfarande i friläge, vi ha alltså lågfartsväxeln
inkopplad. Drivkraften går genom soldrevet till planetdreven och planethållaren,
se fig. 7. När vi släppa på pedalen helt, släpper bromsen och kopplingen träder
i funktion, låsande hela växeln i direktdrivning, se fig. 8. Pressa vi nu ner
pedalen halvvägs igen, så frikoppla vi och växeln är i neutralläge.
1. Kopplingshävarmar.
2. Ingående axeln.
3. Soldrevet.
4. Tryckplatta.
5. Bromstrumma.
6. Returfjäder.
7. Bromsen släppt.
8. Ringdrevet.
9. Planethållaren.
10. Planetdreven.
11. Kopplingsnav.
12. Kopplingen låst.
430
Fig. 7.
Lågfartssystemet inkopplat.
Fig. 8.
Direktväxeln inkopplad.
