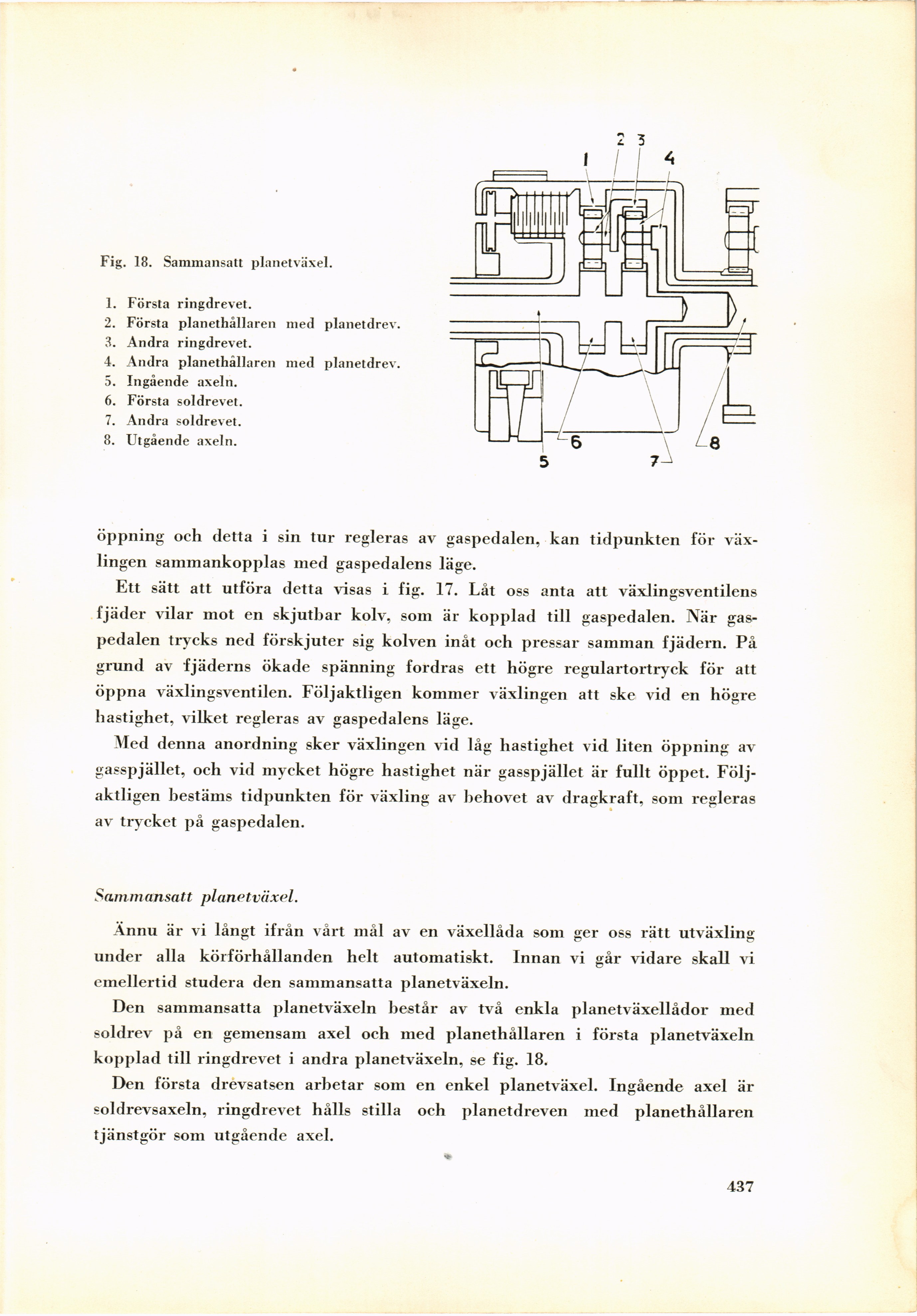

Fig. 18. Sammansatt planetväxel.
1. Första ringdrevet.
2. Första planethållaren med planetdrev.
3. Andra ringdrevet.
4. Andra planethållaren med planetdrev.
5. Ingående axeln.
6. Första soldrevet.
7. Andra soldrevet.
8. Utgående axeln.
öppning och detta i sin tur regleras av gaspedalen, kan tidpunkten för
växlingen sammankopplas med gaspedalens läge.
Ett sätt att utföra detta visas i fig. 17. Låt oss anta att växlingsventilens
fjäder vilar mot en skjutbar kolv, som är kopplad till gaspedalen. När
gaspedalen trycks ned förskjuter sig kolven inåt och pressar samman fjädern. På
grund av fjäderns ökade spänning fordras ett högre regulartortryck för att
öppna växlingsventilen. Följaktligen kommer växlingen att ske vid en högre
hastighet, vilket regleras av gaspedalens läge.
Med denna anordning sker växlingen vid låg hastighet vid liten öppning av
gasspjället, och vid mycket högre hastighet när gasspjället är fullt öppet.
Följaktligen bestäms tidpunkten för växling av behovet av dragkraft, som regleras
av trycket på gaspedalen.
Samm ansatt pianotväxel.
Ännu är vi långt ifrån vårt mål av en växellåda som ger oss rätt utväxling
under alla körförhållanden helt automatiskt. Innan vi går vidare skall vi
emellertid studera den sammansatta planetväxeln.
Den sammansatta planetväxeln består av två enkla planetväxellådor med
soldrev på en gemensam axel och med planethållaren i första planetväxeln
kopplad till ringdrevet i andra planetväxeln, se fig. 18.
Den första drevsatsen arbetar som en enkel planetväxel. Ingående axel är
soldrevsaxeln, ringdrevet hålls stilla och planetdreven ined planethållaren
tjänstgör soin utgående axel.
